2024年省煤器安装方案VIP免费

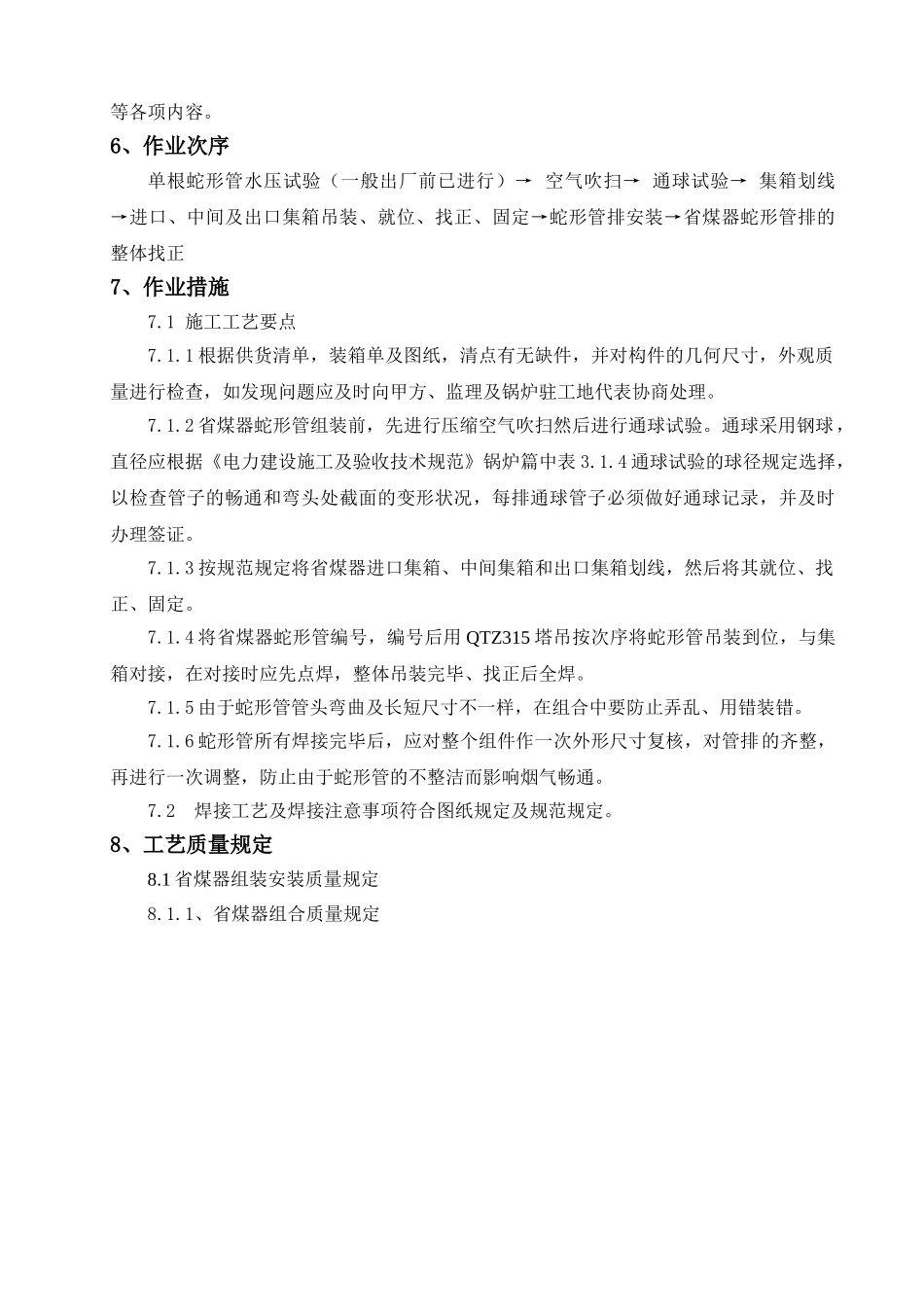

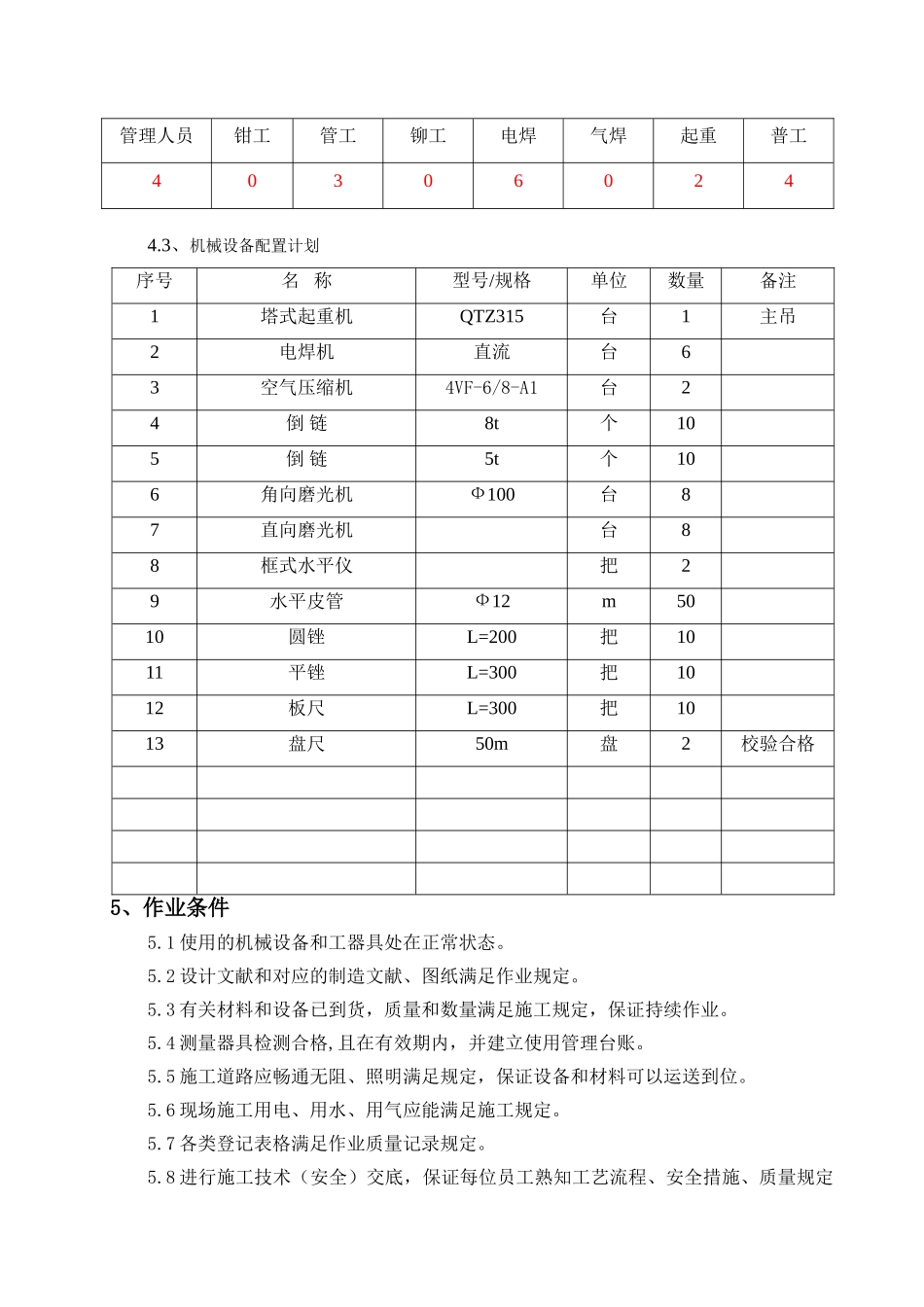

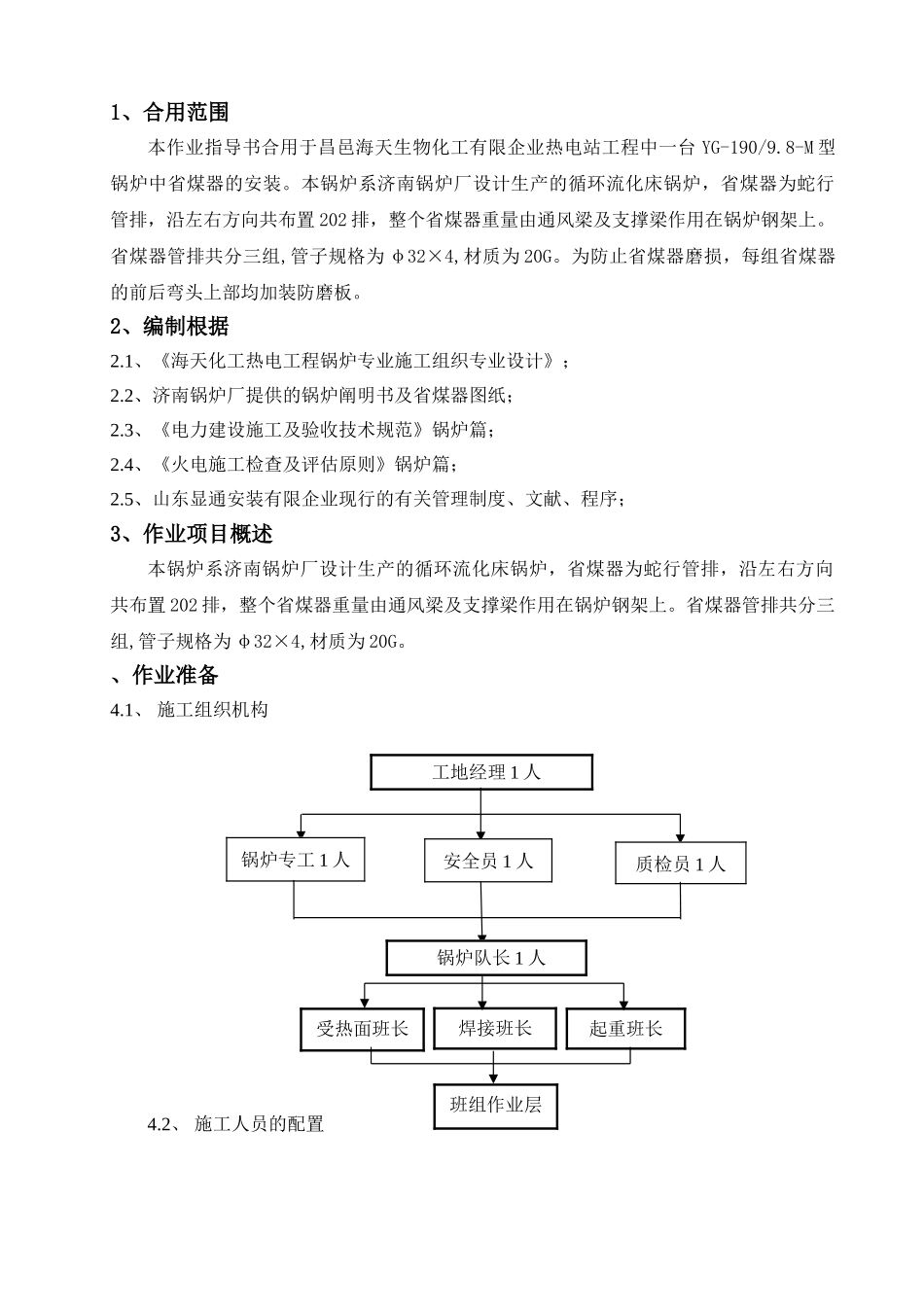

1、合用范围本作业指导书合用于昌邑海天生物化工有限企业热电站工程中一台YG-190/9.8-M型锅炉中省煤器的安装。本锅炉系济南锅炉厂设计生产的循环流化床锅炉，省煤器为蛇行管排，沿左右方向共布置202排，整个省煤器重量由通风梁及支撑梁作用在锅炉钢架上。省煤器管排共分三组,管子规格为φ32×4,材质为20G。为防止省煤器磨损，每组省煤器的前后弯头上部均加装防磨板。2、编制根据2.1、《海天化工热电工程锅炉专业施工组织专业设计》；2.2、济南锅炉厂提供的锅炉阐明书及省煤器图纸；2.3、《电力建设施工及验收技术规范》锅炉篇；2.4、《火电施工检查及评估原则》锅炉篇；2.5、山东显通安装有限企业现行的有关管理制度、文献、程序；3、作业项目概述本锅炉系济南锅炉厂设计生产的循环流化床锅炉，省煤器为蛇行管排，沿左右方向共布置202排，整个省煤器重量由通风梁及支撑梁作用在锅炉钢架上。省煤器管排共分三组,管子规格为φ32×4,材质为20G。、作业准备4.1、施工组织机构4.2、施工人员的配置受热面班长起重班长焊接班长班组作业层工地经理1人锅炉专工1人安全员1人质检员1人锅炉队长1人4.3、机械设备配置计划序号名称型号/规格单位数量备注1塔式起重机QTZ315台1主吊2电焊机直流台63空气压缩机4VF-6/8-A1台24倒链8t个105倒链5t个106角向磨光机Ф100台87直向磨光机台88框式水平仪把29水平皮管Ф12m5010圆锉L=200把1011平锉L=300把1012板尺L=300把1013盘尺50m盘2校验合格5、作业条件5.1使用的机械设备和工器具处在正常状态。5.2设计文献和对应的制造文献、图纸满足作业规定。5.3有关材料和设备已到货，质量和数量满足施工规定，保证持续作业。5.4测量器具检测合格,且在有效期内，并建立使用管理台账。5.5施工道路应畅通无阻、照明满足规定，保证设备和材料可以运送到位。5.6现场施工用电、用水、用气应能满足施工规定。5.7各类登记表格满足作业质量记录规定。5.8进行施工技术（安全）交底，保证每位员工熟知工艺流程、安全措施、质量规定管理人员钳工管工铆工电焊气焊起重普工40306024等各项内容。6、作业次序单根蛇形管水压试验（一般出厂前已进行）→空气吹扫→通球试验→集箱划线→进口、中间及出口集箱吊装、就位、找正、固定→蛇形管排安装→省煤器蛇形管排的整体找正7、作业措施7.1施工工艺要点7.1.1根据供货清单，装箱单及图纸，清点有无缺件，并对构件的几何尺寸，外观质量进行检查，如发现问题应及时向甲方、监理及锅炉驻工地代表协商处理。7.1.2省煤器蛇形管组装前，先进行压缩空气吹扫然后进行通球试验。通球采用钢球，直径应根据《电力建设施工及验收技术规范》锅炉篇中表3.1.4通球试验的球径规定选择，以检查管子的畅通和弯头处截面的变形状况，每排通球管子必须做好通球记录，并及时办理签证。7.1.3按规范规定将省煤器进口集箱、中间集箱和出口集箱划线，然后将其就位、找正、固定。7.1.4将省煤器蛇形管编号，编号后用QTZ315塔吊按次序将蛇形管吊装到位，与集箱对接，在对接时应先点焊，整体吊装完毕、找正后全焊。7.1.5由于蛇形管管头弯曲及长短尺寸不一样，在组合中要防止弄乱、用错装错。7.1.6蛇形管所有焊接完毕后，应对整个组件作一次外形尺寸复核，对管排的齐整，再进行一次调整，防止由于蛇形管的不整洁而影响烟气畅通。7.2焊接工艺及焊接注意事项符合图纸规定及规范规定。8、工艺质量规定8.1省煤器组装安装质量规定8.1.1、省煤器组合质量规定工序检查指标性质单位质量原则合格优良设备检查重要符合《验标》炉3.6规定联箱划线联箱两端面有纵横中心线标志（铳眼）管子对口重要符合《验标》3.7规定蛇形管排通球试验重要符合《规范》锅炉篇3.1.4条联箱纵横水平度偏差重要mm≤3上、下联箱纵向中心线间距离偏差垂直方向重要mm±5±3水平方向联箱中心线至蛇形管弯头距离误差mm±10±7组合件各平面对角线差重要mm≤10≤7管排间距偏差mm±5组合件边排管垂直度偏差mm≤5≤3组合件宽度偏差mm±5管排平整度偏差mm≤20防磨装置符合图纸，焊接牢固、平整，不影响热膨胀焊接重要符合《验标》焊接篇组件严密试验重要符合《规范》锅炉篇3.4.98.1.2、省煤器组合件安装质量规定工序...
