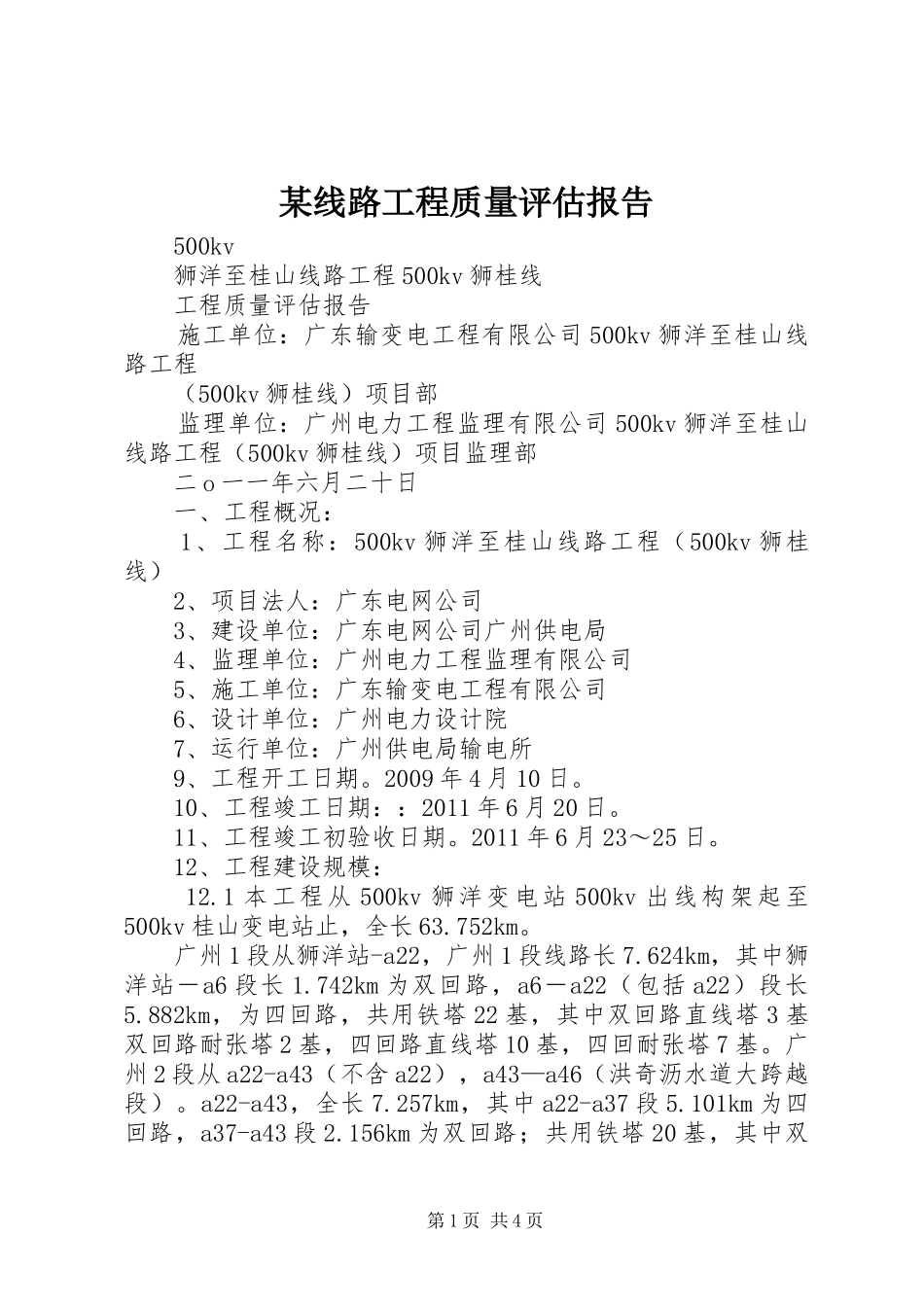

某线路工程质量评估报告500kv狮洋至桂山线路工程500kv狮桂线工程质量评估报告施工单位：广东输变电工程有限公司500kv狮洋至桂山线路工程（500kv狮桂线）项目部监理单位：广州电力工程监理有限公司500kv狮洋至桂山线路工程（500kv狮桂线）项目监理部二o一一年六月二十日一、工程概况：1、工程名称：500kv狮洋至桂山线路工程（500kv狮桂线）2、项目法人：广东电网公司3、建设单位：广东电网公司广州供电局4、监理单位：广州电力工程监理有限公司5、施工单位：广东输变电工程有限公司6、设计单位：广州电力设计院7、运行单位：广州供电局输电所9、工程开工日期。2009年4月10日。10、工程竣工日期：：2011年6月20日。11、工程竣工初验收日期。2011年6月23～25日。12、工程建设规模：12.1本工程从500kv狮洋变电站500kv出线构架起至500kv桂山变电站止，全长63.752km。广州1段从狮洋站-a22，广州1段线路长7.624km，其中狮洋站－a6段长1.742km为双回路，a6－a22（包括a22）段长5.882km，为四回路，共用铁塔22基，其中双回路直线塔3基双回路耐张塔2基，四回路直线塔10基，四回耐张塔7基。广州2段从a22-a43（不含a22），a43—a46（洪奇沥水道大跨越段）。a22-a43，全长7.257km，其中a22-a37段5.101km为四回路，a37-a43段2.156km为双回路；共用铁塔20基，其中双第1页共4页回路直线塔3基，双回路耐张塔2基，四回路直线塔8基，四回路耐张塔7基。洪奇沥水道大跨越段，a43-a46全段长1.839km，均为双回路，共用铁塔4基，其中直线塔2基，耐张塔2基。12.2本段线路狮洋站-a22，a22-a43设计最大风速为40m/s，无冰。a43-a46设计最大风速为41m/s，，无冰。其气象组合条件属XX省电力设计研究院编制的。12.3污区划分。狮洋站-a22，a22-a46均为Ⅲ级污区。12.4广州1段全长6.624km，导线采用4ⅹacsr／as-720／50型铝包钢芯铝绞线，地线：狮洋构架－a6为lbgj－120－40ac型铝包钢绞线，另一根采用opgw；a6－a22架设2根opgw，芯数分别为48芯和36芯，型号招标后定。直线悬垂串：fxbw4-500/300-d/e，fxbw4-500/-240d/e，耐张串：lxy-400。广州2段全长7.257km，a22-a43，导线采用4ⅹacsr／as-720／50型铝包钢芯铝绞线，a22-a37采用2根opgw，其中一根采用48芯opgw，另一根采用36芯opgw。a37-a43，用一根48芯opgw和一根lbgj-120-40ac型铝包钢绞线。绝缘子型号：a22—a43，直线悬垂串：fxbw4-500/300-d/e，fxbw4-500/-240d/e，耐张串：lxy-400。a43-a46，直线悬垂串：fc300/195，耐张串：fc400/205u。洪奇沥水道大跨越段，a43-a46，全长1.839km，导线采用2×ktacsr／est-1000型特强钢芯耐热铝合金绞线，地线采用一根jlb1b-100铝包钢绞线，另一根采用opgw48b1-215光缆。12.5杆塔型式：广州1段有耐张塔9基，直线塔13基；广州2段有耐张塔11基，直线塔13基。12.6基础型式：广州1段，广州2段均为灌注桩基础。12.7沿线地形：广州1段主要以泥沼为主，交通条件较好。广州2段主要以泥沼为主，交通条件较好，途径南沙万顷第2页共4页沙镇、横沥镇和XX县区民众镇。13工程特点13.1土建专业广州1段，广州2段均为灌注桩基础，加强管理，把基础浇筑好。13.2.电气专业交叉跨越：·广州1段重要跨越有。广州1段a3－a4跨大岗沥水道，a4－a5跨潭州沥水道，a7－a8跨上横沥水道，a11－a12跨高速公路，a13－a14跨110kv电力线路，a16－a17跨下横沥水道，a18－a19跨110kv电力线路。广州2段的重要跨越有。a34—a35跨110kv电力线路，a41—a42跨110kv电力线路，a37—a38跨220kv电力线路，a37—a38跨南沙港快速路，a44—a45跨洪奇沥水道。二、施工检查验收情况：1.分项、分部工程质量验评（自评）等级：线路部分：（1）分项工程243项，其中：合格243项，一次验收合格率100%。（2）分部工程8项，其中：合格8项，一次验收合格率100%。扩建部分：（1）分项工程11项，其中：合格11项，一次验收合格率100%。（2）分部工程6项，其中：合格6项，一次验收合格率100%工程整体验评：优良2.工程质量验评资料（另附）：见验收评定记录三、工程竣工初验收情况：1.工程竣工初验收质量检查验评情况：线路部分：（1）分项工程243项，其中：合格243项，一次验收合格率100...
