台升悦园工程临时用电专项施工方案VIP免费

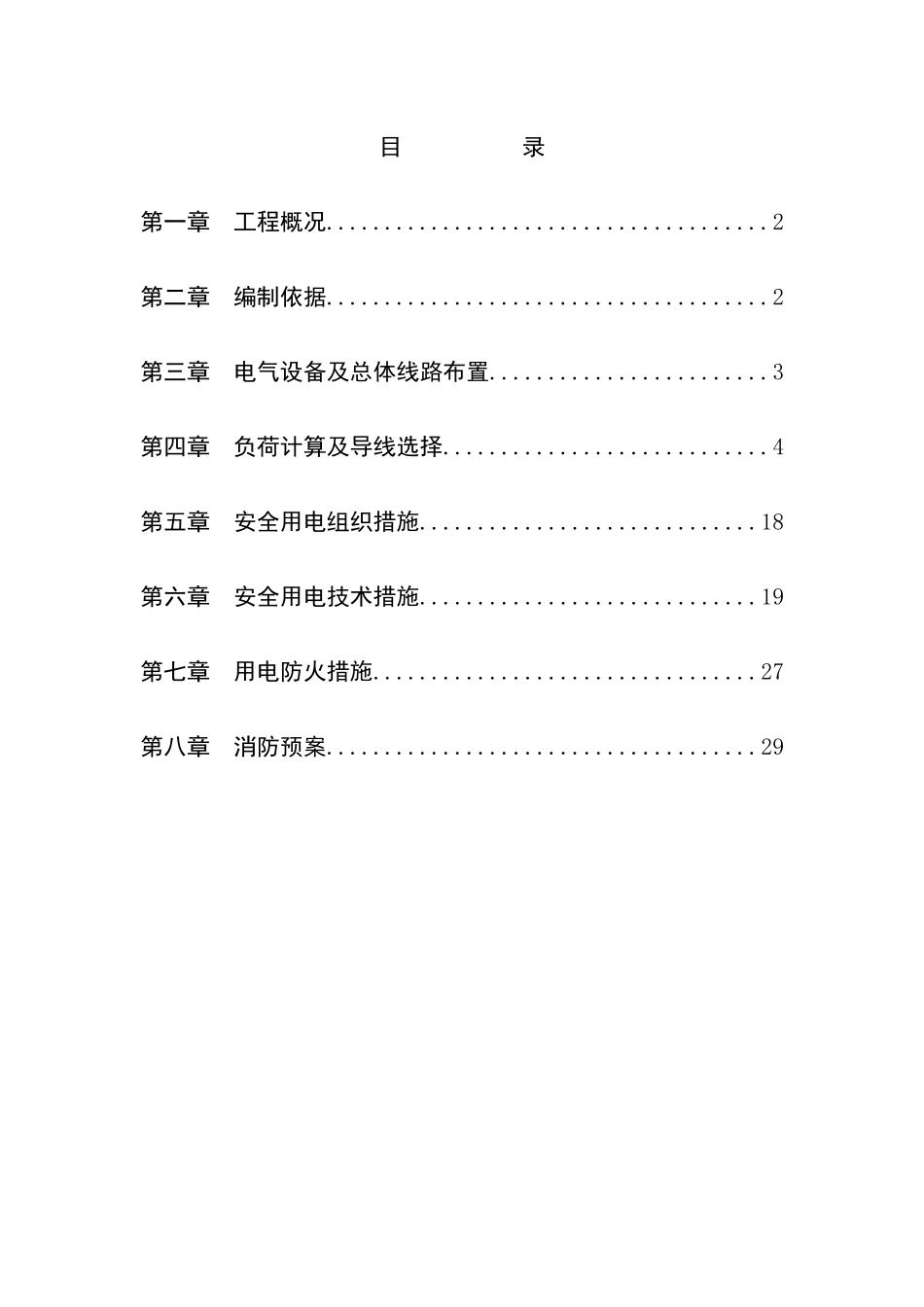

目录第一章工程概况......................................2第二章编制依据......................................2第三章电气设备及总体线路布置........................3第四章负荷计算及导线选择............................4第五章安全用电组织措施.............................18第六章安全用电技术措施.............................19第七章用电防火措施.................................27第八章消防预案.....................................29第一章工程概况建设单位：嘉兴金格置业有限公司设计单位：上海工程勘察设计有限公司监理单位:浙江经建工程管理有限公司勘察单位：浙江大学建筑设计研究院施工总承包单位：中天建设集团有限公司台升悦园工程位于嘉兴南湖区国际商务区，西临新气象路，东临花园路，南面紧贴长水路，北面为庄前路。工程共有13幢住宅楼和1幢幼儿园，各楼之间设独立式地库停车。地下室均为1层，地上分别为16—33层不等，建筑高度为48.25m—97m，总建筑面积为209482.09㎡，其中地上162938㎡，地下43807.15㎡。本工程抗震设防烈度为6度，地下室防水等级为二级，耐火等级为一级，主体结构为框架剪力墙结构。本工程施工现场临时用电电源由甲方提供的4台315KVA专用变压器供给，根据规范规定实施三级配电，采用TN—S接零保护系统，以保证施工过程中用电的安全性与可靠性。由于本工程体量大、楼号多，基础、主体施工阶段施工机械数量、种类较多（具体机械列表见后），为满足施工现场临时用电的可靠性与安全性，确保工程顺利进行，编制本临时用电专项方案。第二章编制依据1、《施工现场临时用电安全技术规范》JGJ46-2005；2、《建设工程施工现场供用电安全规范》GB50194-93；3、《建筑施工安全检查标准》JGJ59—20114、施工现场勘测情况及临时设施总平面布置图；5、当地行业主管部门及公司有关要求；6、本工程的安全管理目标。第三章电气设备及总体线路布置(详见附图)本工程施工用电电源位于：1号变压器放置在工地西北，2号放置西南，3号放置东北，4号放置东南。已安装完毕。根据现场实际情况，结合工程施工平面图布置图中对各加工作业区、办公区、的划分与布置所确定的变压器、机械设备的位置及施工机具的负荷分布情况，本工程：（1）在17号楼西北角位置设置总配电室（1号）1间，内设总配电柜1*NO·1壹台；（2）在9号楼西南角位置设置总配电室（2号）1间，内设总配电柜2*NO·1壹台；（3）在11号楼东南角位置设置总配电室（3号）1间，内设总配电柜3*NO·1壹台；（4）在3b号楼东北角位置设置总配电室（4号）1间，内设总配电柜4*NO·1壹台；所有配电柜（箱）电源线由VV型塑料五芯电力电缆埋地、架空或穿保护管敷设，开关箱至用电设备则根据实际需要使用五芯、四芯或三芯电缆（或导线）穿管敷设，确保TN—S接零保护系统的完整性。总体设置总配电柜1*NO.1设置8个馈电回路，分别供给：A、1#塔吊分配箱NO.2—101；B、2#塔吊分配箱NO.2—102；C、3#塔吊分配箱NO.2—103；D、1号楼人货电梯和楼层分配箱NO.2—104；E、2号楼人货电梯和楼层分配箱NO.2—105；F、5号楼人货电梯和楼层NO.2—106；G、加工场地和对焊机NO.2—107；H、7号楼人货电梯NO.2—128。总配电柜2*NO.1设置8个馈电回路，分别供给：A、7#塔吊分配箱NO.2—108；B、8#塔吊分配箱NO.2—109；C、7号楼楼层分配箱NO.2—110；D、8#楼人货电梯和楼层分配箱NO.2—111；E、9#楼人货电梯和楼层分配箱NO.2—112；F、10a楼人货电梯和楼层分配箱NO.2—113；G、加工场地和对焊机NO.2—114；H、10b楼人货电梯和楼层分配箱NO.2—129。总配电柜3*NO.1设置8个馈电回路，分别供给：A、6#塔吊分配箱NO.2—115；B、9#塔吊分配箱NO.2—116；C、11#楼人货电梯和楼层分配箱NO.2—117；D、12#楼人货电梯和楼层分配箱NO.2—118；E、15#楼人货电梯和楼层分配箱NO.2—119；F、加工场地和对焊机NO.2—121；G、办公区用电NO.2—120；H、备用。总配电柜4*NO.1设置8个馈电回路，分别供给：A、4#塔吊分配箱NO.2—122；B、5#塔吊分配箱NO.2—123；C、3a楼人货电梯和楼层分配箱NO.2—124；D、6#楼人货电梯和楼层分配箱NO.2—125；E、1...
