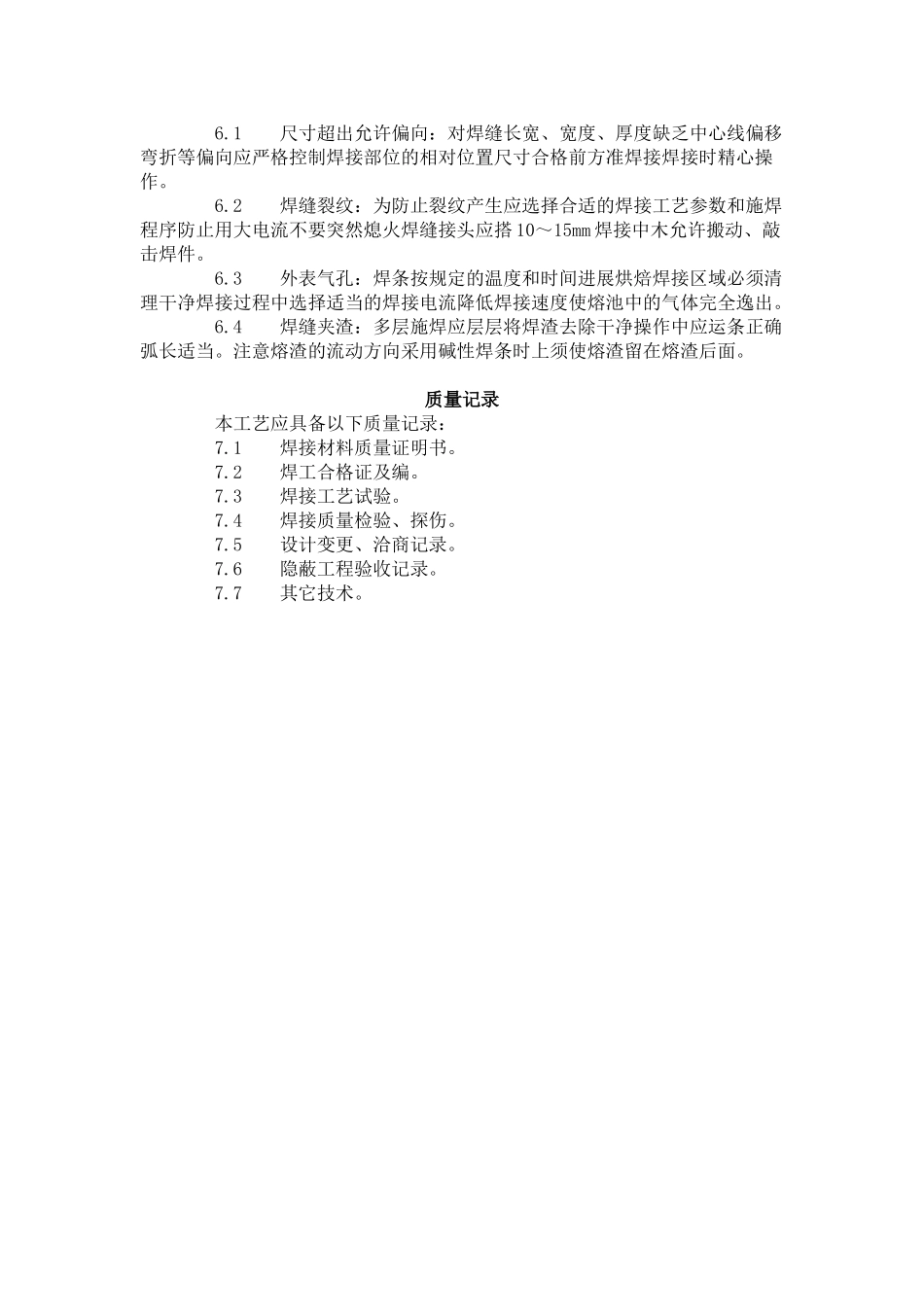

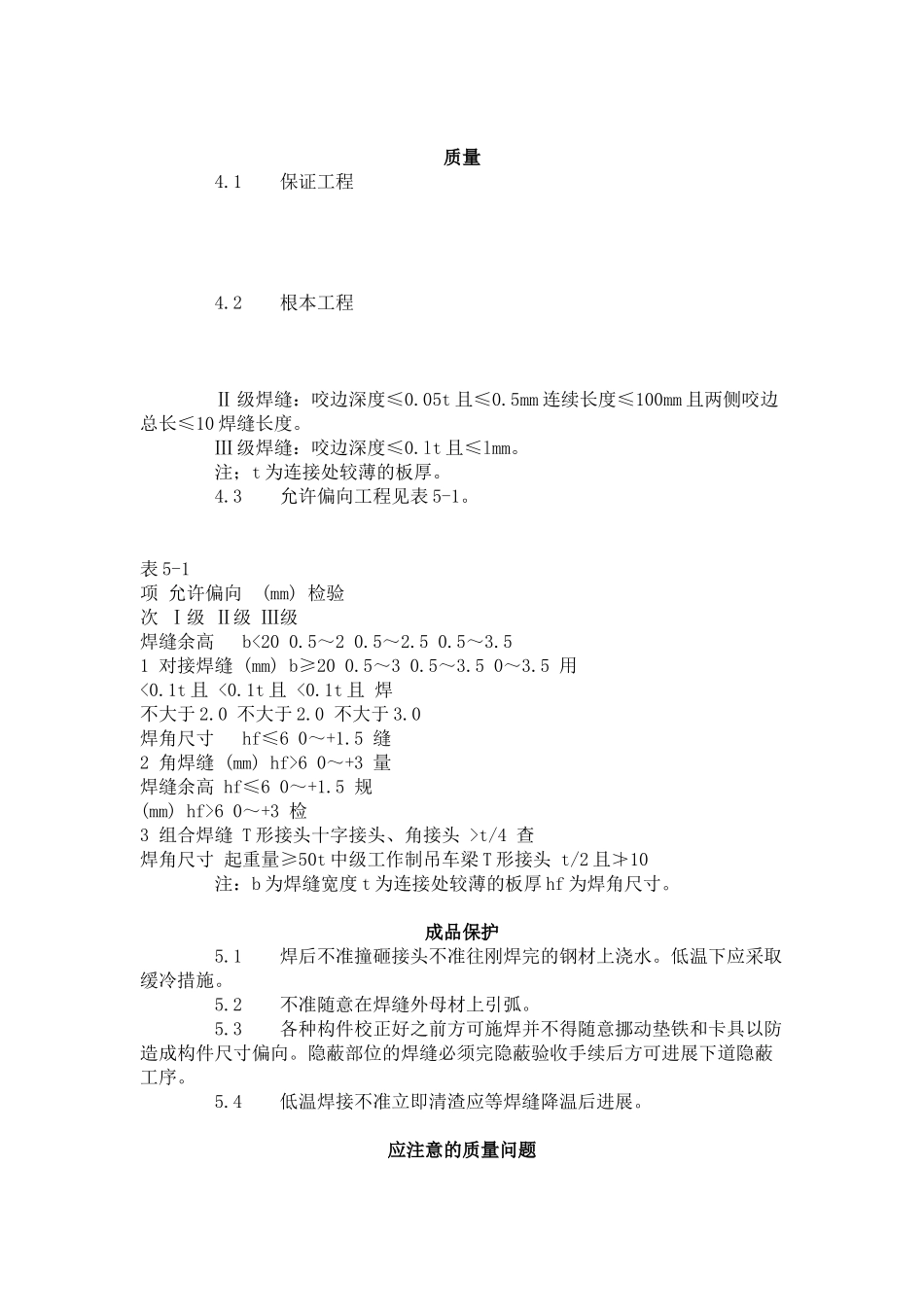

钢构造手工电弧焊焊接工艺〔501-1996〕范围本工艺适用于一般工业与民用建筑工程中钢构造制作与安装手工电弧焊焊接工程。施工准备2.1材料及主要机具：2.2作业条件操作工艺3.1工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊)→焊缝检查3.2钢构造电弧焊接：3.3冬低温焊接：质量4.1保证工程4.2根本工程Ⅱ级焊缝：咬边深度≤0.05t且≤0.5mm连续长度≤100mm且两侧咬边总长≤10焊缝长度。Ⅲ级焊缝：咬边深度≤0.lt且≤lmm。注；t为连接处较薄的板厚。4.3允许偏向工程见表5-1。表5-1项允许偏向(mm)检验次Ⅰ级Ⅱ级Ⅲ级焊缝余高b<200.5～20.5～2.50.5～3.51对接焊缝(mm)b≥200.5～30.5～3.50～3.5用<0.1t且<0.1t且<0.1t且焊不大于2.0不大于2.0不大于3.0焊角尺寸hf≤60～+1.5缝2角焊缝(mm)hf>60～+3量焊缝余高hf≤60～+1.5规(mm)hf>60～+3检3组合焊缝T形接头十字接头、角接头>t/4查焊角尺寸起重量≥50t中级工作制吊车梁T形接头t/2且≯10注：b为焊缝宽度t为连接处较薄的板厚hf为焊角尺寸。成品保护5.1焊后不准撞砸接头不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。5.2不准随意在焊缝外母材上引弧。5.3各种构件校正好之前方可施焊并不得随意挪动垫铁和卡具以防造成构件尺寸偏向。隐蔽部位的焊缝必须完隐蔽验收手续后方可进展下道隐蔽工序。5.4低温焊接不准立即清渣应等焊缝降温后进展。应注意的质量问题6.1尺寸超出允许偏向：对焊缝长宽、宽度、厚度缺乏中心线偏移弯折等偏向应严格控制焊接部位的相对位置尺寸合格前方准焊接焊接时精心操作。6.2焊缝裂纹：为防止裂纹产生应选择合适的焊接工艺参数和施焊程序防止用大电流不要突然熄火焊缝接头应搭10～15mm焊接中木允许搬动、敲击焊件。6.3外表气孔：焊条按规定的温度和时间进展烘焙焊接区域必须清理干净焊接过程中选择适当的焊接电流降低焊接速度使熔池中的气体完全逸出。6.4焊缝夹渣：多层施焊应层层将焊渣去除干净操作中应运条正确弧长适当。注意熔渣的流动方向采用碱性焊条时上须使熔渣留在熔渣后面。质量记录本工艺应具备以下质量记录：7.1焊接材料质量证明书。7.2焊工合格证及编。7.3焊接工艺试验。7.4焊接质量检验、探伤。7.5设计变更、洽商记录。7.6隐蔽工程验收记录。7.7其它技术。
