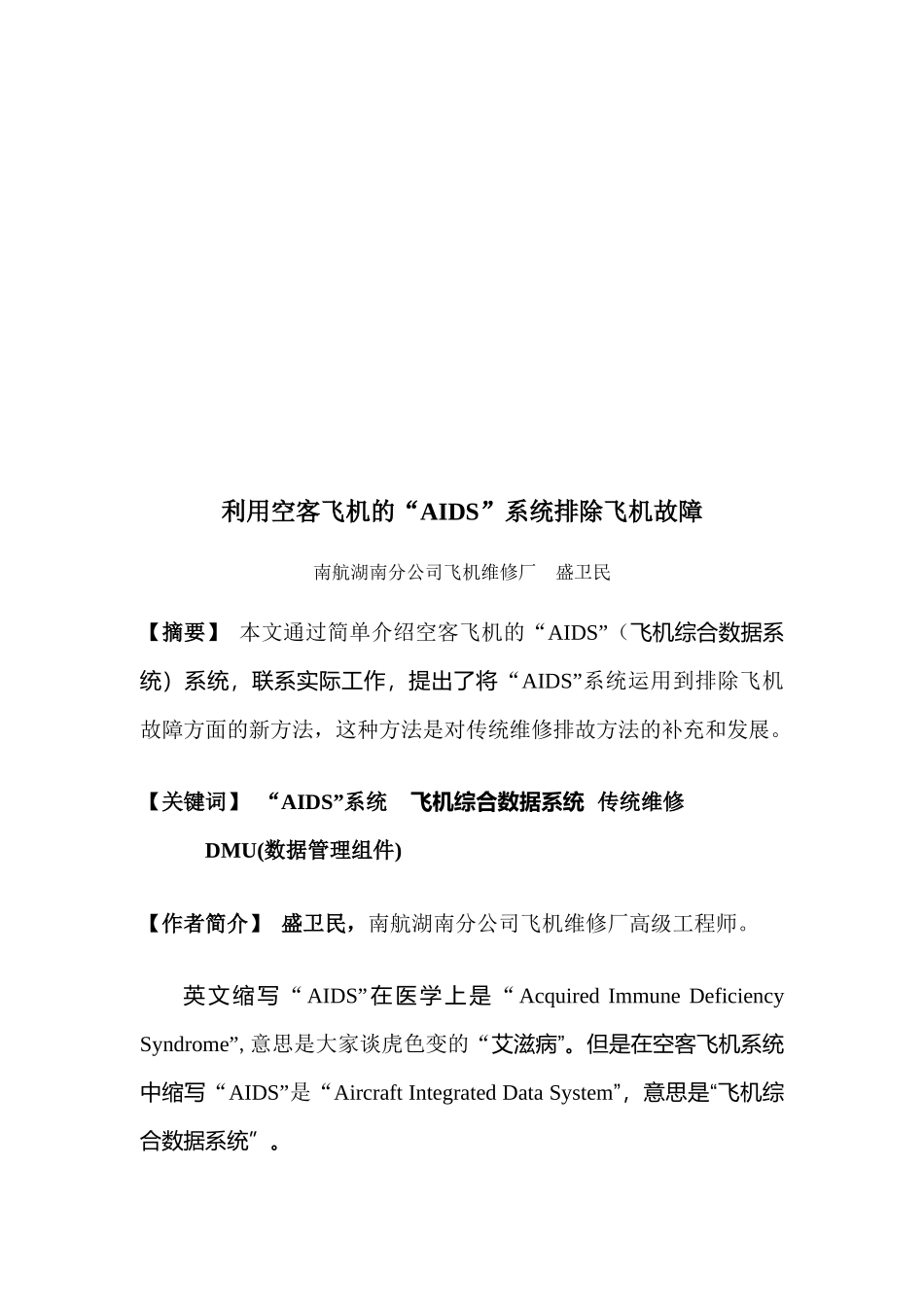

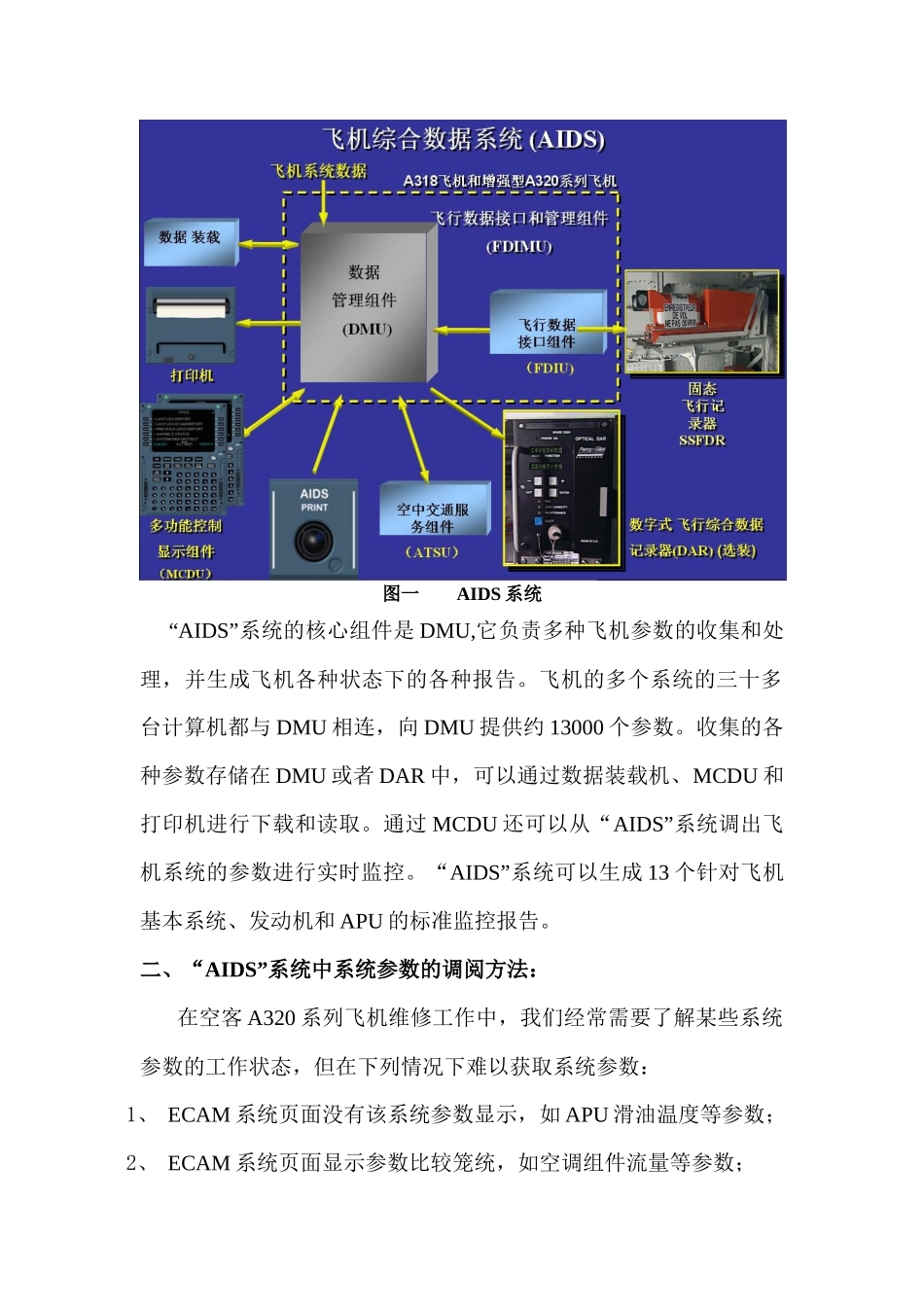

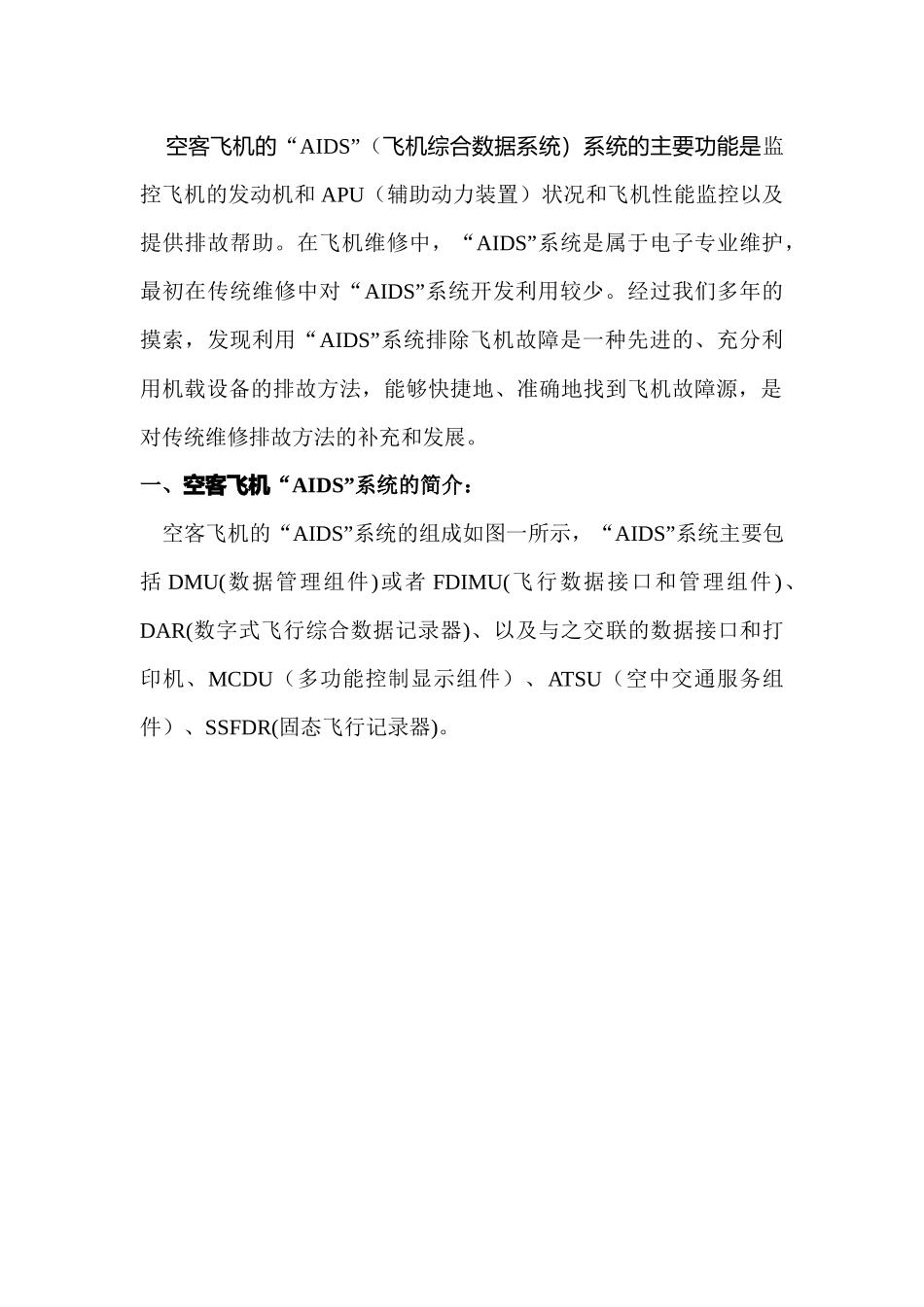

利用空客飞机的“AIDS”系统排除飞机故障南航湖南分公司飞机维修厂盛卫民【摘要】本文通过简单介绍空客飞机的“AIDS”（飞机综合数据系统）系统，联系实际工作，提出了将“AIDS”系统运用到排除飞机故障方面的新方法，这种方法是对传统维修排故方法的补充和发展。【关键词】“AIDS”系统飞机综合数据系统传统维修DMU(数据管理组件)【作者简介】盛卫民，南航湖南分公司飞机维修厂高级工程师。英文缩写“AIDS”在医学上是“AcquiredImmuneDeficiencySyndrome”,意思是大家谈虎色变的“”艾滋病。但是在空客飞机系统中缩写“AIDS”是“AircraftIntegratedDataSystem”“，意思是飞机综合数据系统”。空客飞机的“AIDS”（飞机综合数据系统）系统的主要功能是监控飞机的发动机和APU（辅助动力装置）状况和飞机性能监控以及提供排故帮助。在飞机维修中，“AIDS”系统是属于电子专业维护，最初在传统维修中对“AIDS”系统开发利用较少。经过我们多年的摸索，发现利用“AIDS”系统排除飞机故障是一种先进的、充分利用机载设备的排故方法，能够快捷地、准确地找到飞机故障源，是对传统维修排故方法的补充和发展。一、空客飞机“AIDS”系统的简介：空客飞机的“AIDS”系统的组成如图一所示，“AIDS”系统主要包括DMU(数据管理组件)或者FDIMU(飞行数据接口和管理组件)、DAR(数字式飞行综合数据记录器)、以及与之交联的数据接口和打印机、MCDU（多功能控制显示组件）、ATSU（空中交通服务组件）、SSFDR(固态飞行记录器)。图一AIDS系统“AIDS”系统的核心组件是DMU,它负责多种飞机参数的收集和处理，并生成飞机各种状态下的各种报告。飞机的多个系统的三十多台计算机都与DMU相连，向DMU提供约13000个参数。收集的各种参数存储在DMU或者DAR中，可以通过数据装载机、MCDU和打印机进行下载和读取。通过MCDU还可以从“AIDS”系统调出飞机系统的参数进行实时监控。“AIDS”系统可以生成13个针对飞机基本系统、发动机和APU的标准监控报告。二、“AIDS”系统中系统参数的调阅方法：在空客A320系列飞机维修工作中，我们经常需要了解某些系统参数的工作状态，但在下列情况下难以获取系统参数：1、ECAM系统页面没有该系统参数显示，如APU滑油温度等参数；2、ECAM系统页面显示参数比较笼统，如空调组件流量等参数；3、拆下某些传感器插头用电阻、电压法测量传感器时，并不能实时准确地反映该传感器的工作状态；4、发动机的VBV、VSV活门在工作过程中，其开关的精确角度无法目视检查；5、飞行操纵系统的各操纵面转动的精确角度无法目视检查等等。在以上这些情况下，我们可以利用调阅“AIDS”系统中的参数来实时观察系统中某个部件的工作情况。这样就不用象传统维修方法中，通过换件或串件来判断这个部件是否工作正常。利用“AIDS”系统的参数实时监控功能就可以快速、准确地判断故障。通过MCDU进入“AIDS”系统进行调阅参数的方法如图二所示（参考维护手册TASK31-36-00-740-008AccesstotheParameterCall-UpMenus），具体步骤：依次按压行选键（LSK）:“MCDUMENU”→“AIDS”→“PARAMETERCALLUPALPHA”→“ALPHAMENUDISPLAY”,最后出现图二所示的参数显示页面，然后通过MCDU的键盘输入相应系统参数的代码，按压行选键后就显示出相应部件的实时参数。例如，如图三所示，可以调出APU的IGV作动筒的角度的实时参数。图二AIDS系统参数调阅图三APU的IGV作动筒的角度的显示“AIDS”系统中各系统的参数代码可以在维护手册AMM31-37-00PB001中的表格里查到（见附表一、二、三），将表格中的代码输入MCDU就可以显示相应系统的参数。一次可以同时观察多个参数，通过MCDU上下键翻页，左右键可以改变输出模式。系统参数可以分为三类：1、数值类：该类参数显示参数具体的数值；2、位置类：该类参数一般显示部件的工作位置，如显示活门的开、关位置等；3、状态类：该类参数一般显示部件的工作情况类，如显示“FAULT”（故障）。三、利用“AIDS”系统排除飞机故障：“AIDS”系统平常主要作用是为飞机发动机和APU的维护提供参考数据和依据，从而提高发动机和APU的维护质量，为航空公司降低维修成本。我们在实际工作中，发现“AI...
