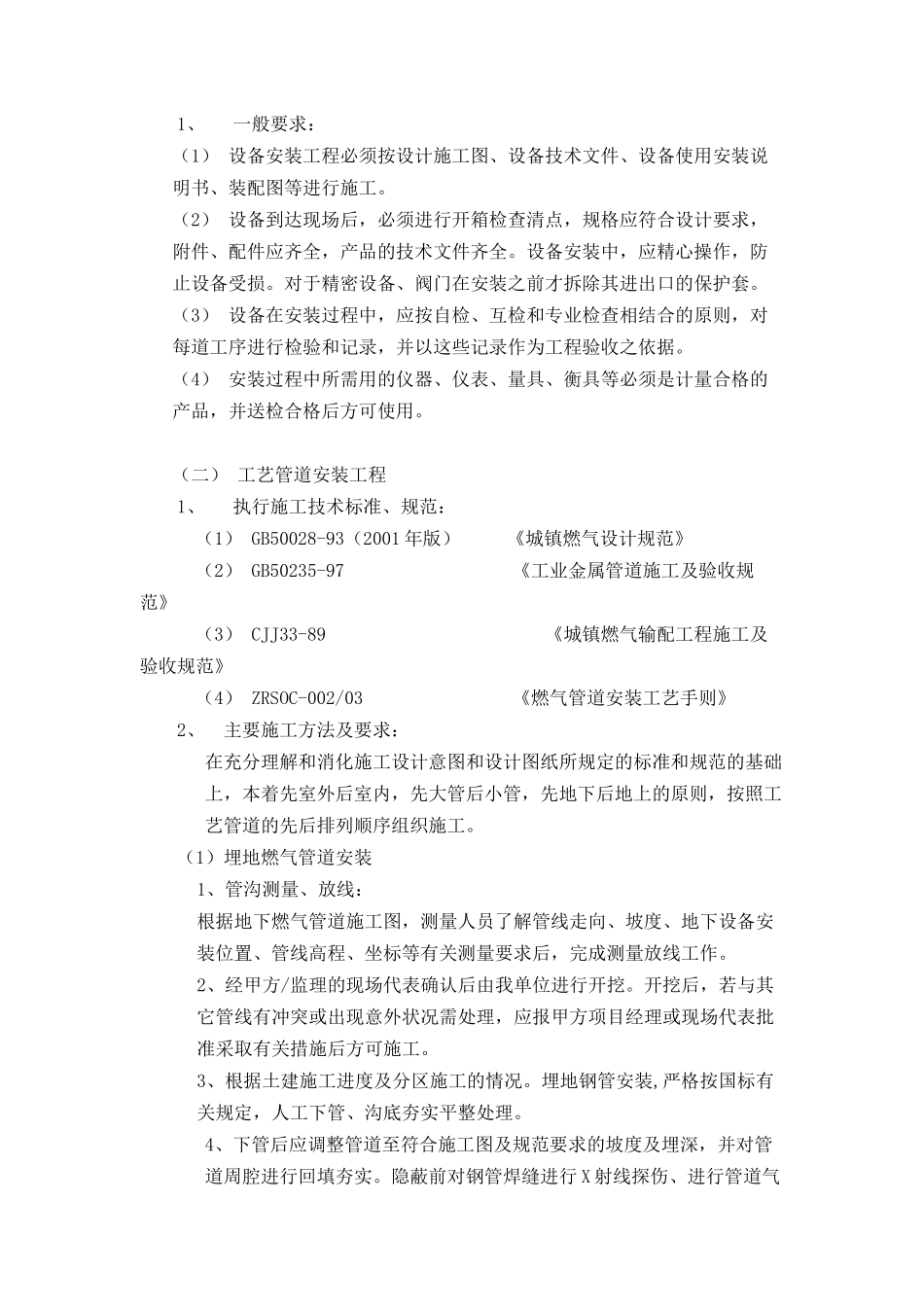

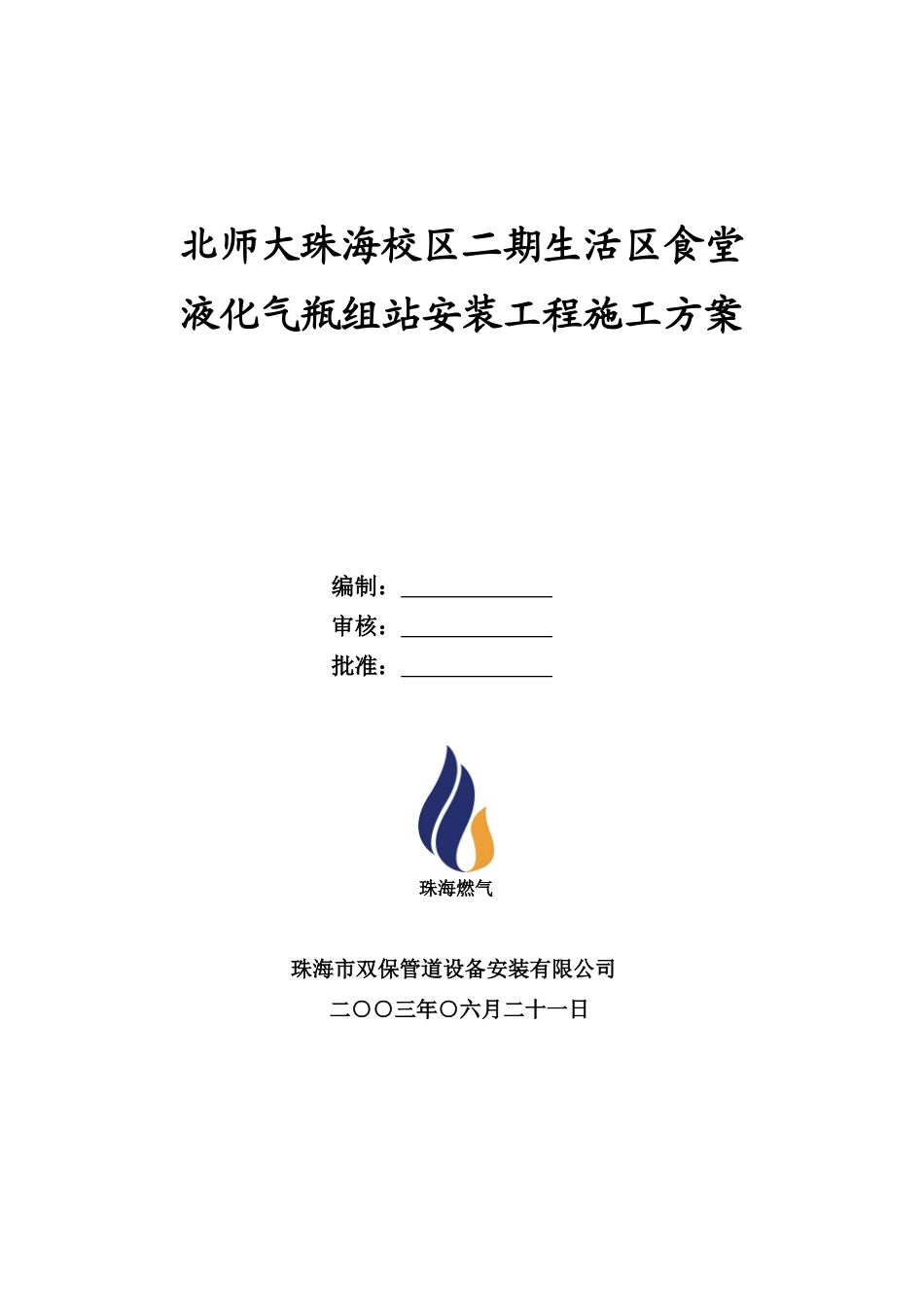

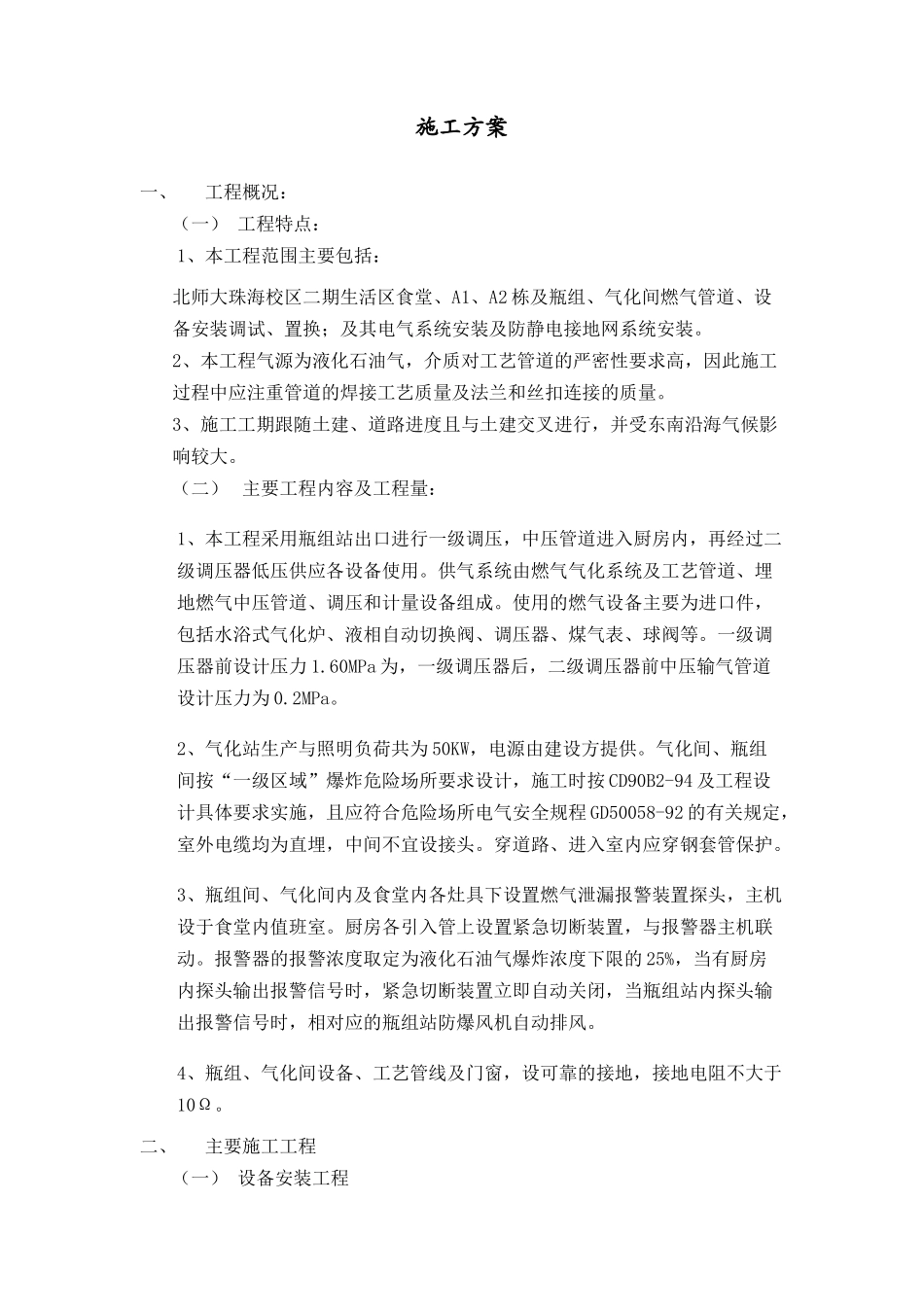

北师大珠海校区二期生活区食堂液化气瓶组站安装工程施工方案编制：审核：批准：珠海燃气珠海市双保管道设备安装有限公司二○○三年○六月二十一日施工方案一、工程概况：（一）工程特点：1、本工程范围主要包括：北师大珠海校区二期生活区食堂、A1、A2栋及瓶组、气化间燃气管道、设备安装调试、置换；及其电气系统安装及防静电接地网系统安装。2、本工程气源为液化石油气，介质对工艺管道的严密性要求高，因此施工过程中应注重管道的焊接工艺质量及法兰和丝扣连接的质量。3、施工工期跟随土建、道路进度且与土建交叉进行，并受东南沿海气候影响较大。（二）主要工程内容及工程量：1、本工程采用瓶组站出口进行一级调压，中压管道进入厨房内，再经过二级调压器低压供应各设备使用。供气系统由燃气气化系统及工艺管道、埋地燃气中压管道、调压和计量设备组成。使用的燃气设备主要为进口件，包括水浴式气化炉、液相自动切换阀、调压器、煤气表、球阀等。一级调压器前设计压力1.60MPa为，一级调压器后，二级调压器前中压输气管道设计压力为0.2MPa。2、气化站生产与照明负荷共为50KW，电源由建设方提供。气化间、瓶组间按“一级区域”爆炸危险场所要求设计，施工时按CD90B2-94及工程设计具体要求实施，且应符合危险场所电气安全规程GD50058-92的有关规定，室外电缆均为直埋，中间不宜设接头。穿道路、进入室内应穿钢套管保护。3、瓶组间、气化间内及食堂内各灶具下设置燃气泄漏报警装置探头，主机设于食堂内值班室。厨房各引入管上设置紧急切断装置，与报警器主机联动。报警器的报警浓度取定为液化石油气爆炸浓度下限的25%，当有厨房内探头输出报警信号时，紧急切断装置立即自动关闭，当瓶组站内探头输出报警信号时，相对应的瓶组站防爆风机自动排风。4、瓶组、气化间设备、工艺管线及门窗，设可靠的接地，接地电阻不大于10Ω。二、主要施工工程（一）设备安装工程1、一般要求：（1）设备安装工程必须按设计施工图、设备技术文件、设备使用安装说明书、装配图等进行施工。（2）设备到达现场后，必须进行开箱检查清点，规格应符合设计要求，附件、配件应齐全，产品的技术文件齐全。设备安装中，应精心操作，防止设备受损。对于精密设备、阀门在安装之前才拆除其进出口的保护套。（3）设备在安装过程中，应按自检、互检和专业检查相结合的原则，对每道工序进行检验和记录，并以这些记录作为工程验收之依据。（4）安装过程中所需用的仪器、仪表、量具、衡具等必须是计量合格的产品，并送检合格后方可使用。（二）工艺管道安装工程1、执行施工技术标准、规范：（1）GB50028-93（2001年版）《城镇燃气设计规范》（2）GB50235-97《工业金属管道施工及验收规范》（3）CJJ33-89《城镇燃气输配工程施工及验收规范》（4）ZRSOC-002/03《燃气管道安装工艺手则》2、主要施工方法及要求：在充分理解和消化施工设计意图和设计图纸所规定的标准和规范的基础上，本着先室外后室内，先大管后小管，先地下后地上的原则，按照工艺管道的先后排列顺序组织施工。（1）埋地燃气管道安装1、管沟测量、放线：根据地下燃气管道施工图，测量人员了解管线走向、坡度、地下设备安装位置、管线高程、坐标等有关测量要求后，完成测量放线工作。2、经甲方/监理的现场代表确认后由我单位进行开挖。开挖后，若与其它管线有冲突或出现意外状况需处理，应报甲方项目经理或现场代表批准采取有关措施后方可施工。3、根据土建施工进度及分区施工的情况。埋地钢管安装,严格按国标有关规定，人工下管、沟底夯实平整处理。4、下管后应调整管道至符合施工图及规范要求的坡度及埋深，并对管道周腔进行回填夯实。隐蔽前对钢管焊缝进行X射线探伤、进行管道气压试验。管沟在竣工测量之后进行回填夯实。（2）食堂内燃气管道的布线1、进入食堂的燃气引入管上，应设立管总阀门。阀门设在室外。且阀门应安装在便于检查和维修的地点，在必要时能迅速关断食堂燃气管道。2、食堂内的燃气管道采取枝状分布。燃气管道不应敷设在可能被火焰和热烟气熏烤或易受酸、碱等化学药品腐蚀的位置上。三、检测方案1、阀门试压（球阀、截止阀等）燃气系统的...
