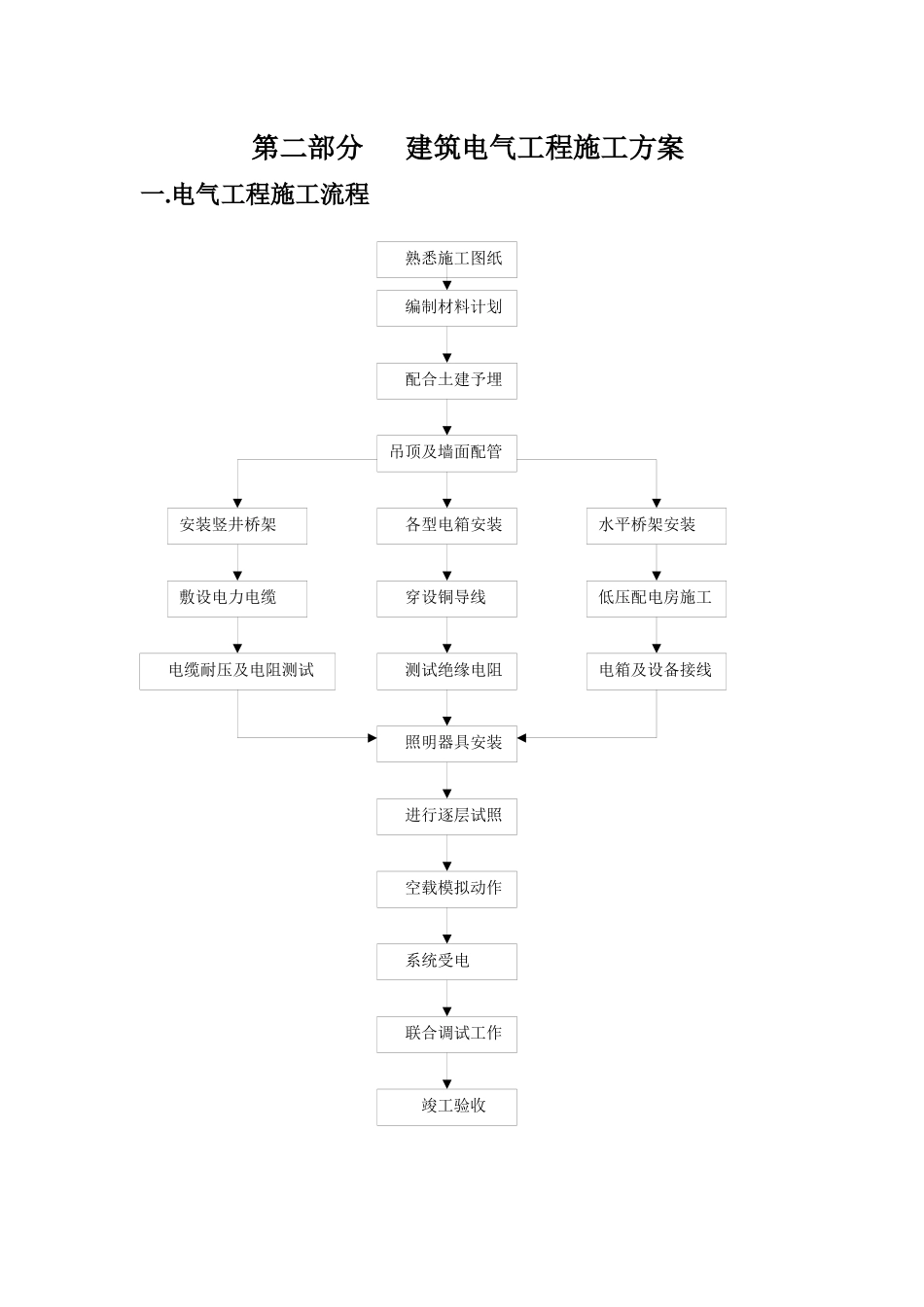

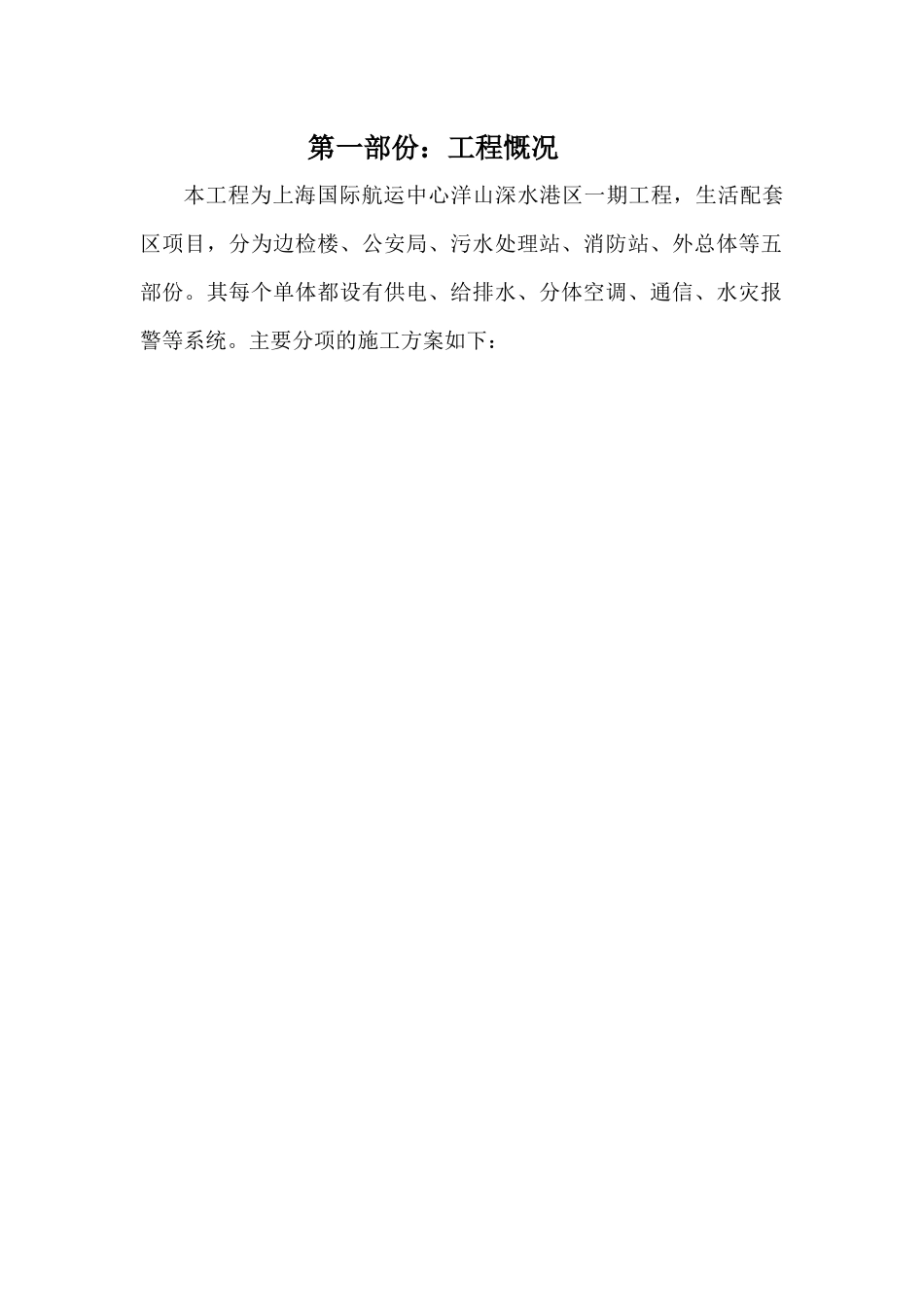

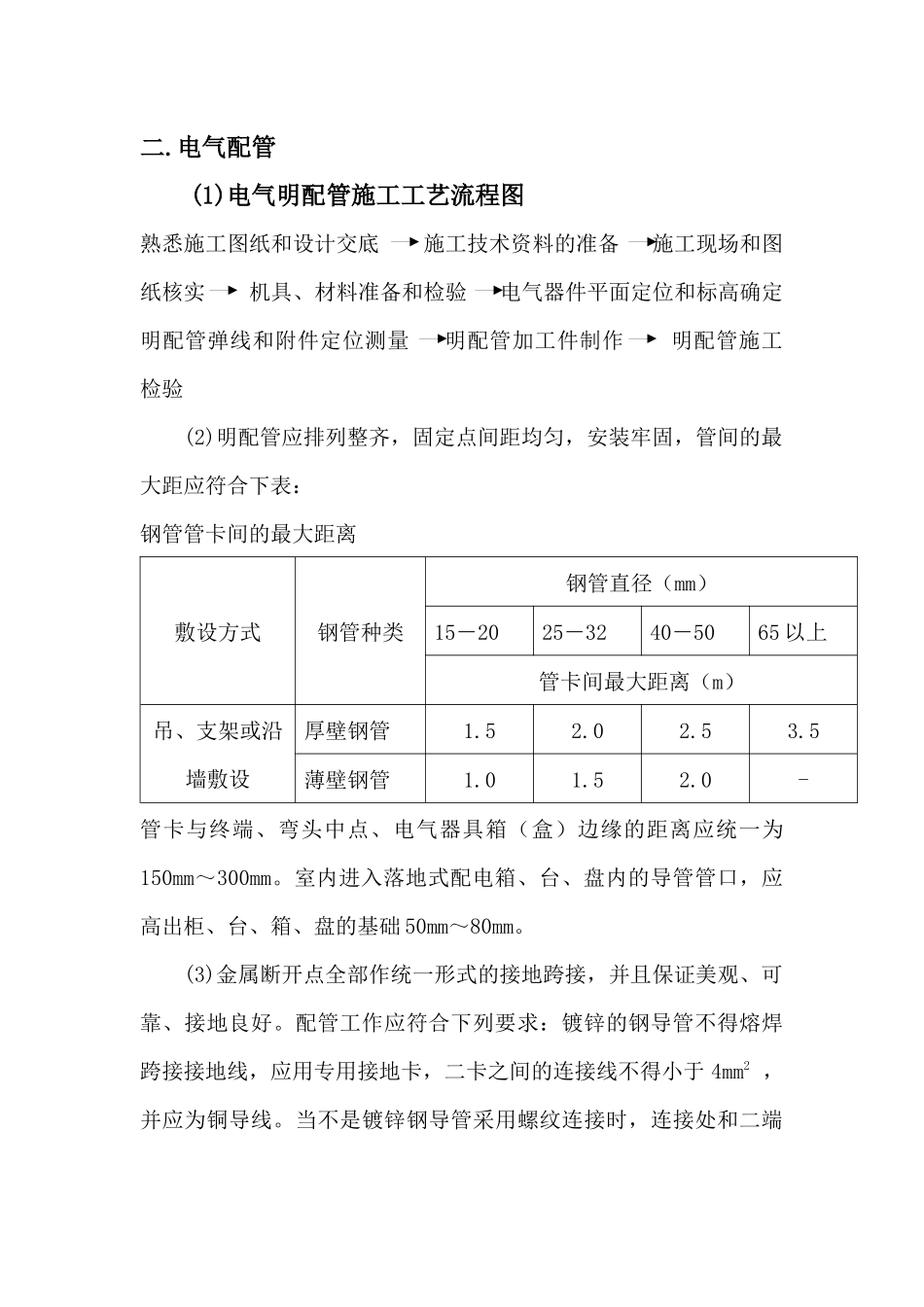

第一部份:工程慨况本工程为上海国际航运中心洋山深水港区一期工程,生活配套区项目,分为边检楼、公安局、污水处理站、消防站、外总体等五部份。其每个单体都设有供电、给排水、分体空调、通信、水灾报警等系统。主要分项的施工方案如下:第二部分建筑电气工程施工方案一.电气工程施工流程熟悉施工图纸编制材料计划配合土建予埋吊顶及墙面配管各型电箱安装水平桥架安装安装竖井桥架穿设铜导线敷设电力电缆低压配电房施工测试绝缘电阻电缆耐压及电阻测试照明器具安装电箱及设备接线进行逐层试照空载模拟动作系统受电联合调试工作竣工验收二.电气配管(1)电气明配管施工工艺流程图熟悉施工图纸和设计交底施工技术资料的准备施工现场和图纸核实机具、材料准备和检验电气器件平面定位和标高确定明配管弹线和附件定位测量明配管加工件制作明配管施工检验(2)明配管应排列整齐,固定点间距均匀,安装牢固,管间的最大距应符合下表:钢管管卡间的最大距离敷设方式钢管种类钢管直径(mm)15-2025-3240-5065以上管卡间最大距离(m)吊、支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.0-管卡与终端、弯头中点、电气器具箱(盒)边缘的距离应统一为150mm~300mm。室内进入落地式配电箱、台、盘内的导管管口,应高出柜、台、箱、盘的基础50mm~80mm。(3)金属断开点全部作统一形式的接地跨接,并且保证美观、可靠、接地良好。配管工作应符合下列要求:镀锌的钢导管不得熔焊跨接接地线,应用专用接地卡,二卡之间的连接线不得小于4mm2,并应为铜导线。当不是镀锌钢导管采用螺纹连接时,连接处和二端焊跨接接地线,且不得小于6钢筋。金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。(4)当绝缘导管在砌体上剔槽打眼埋设时,应采用强度等级不小于m10的水泥砂浆保护,保护层厚度不得小于15mm(5)焊接钢管作导管时,内外壁应防腐处理,埋设于砼内的导管内壁应做防腐处理,外壁可不做。所有管口在穿入导线前应做密封处理。(6)本工程采用JDG紧定式电管,由于其金属管道接地连接主要有紧定式螺钉来完成,所以配管时一定要把紧定螺钉的端部旋断为止。三.电缆槽架安装(1)槽架安装工程工艺流程图熟悉施工图纸资料施工现场核实施工技术文件的准备施工机具及材料的准备检验支架定位测量槽架安装产品保护(2)施工前必须熟悉图纸,了解槽架的材质、型号、规格,并对施工现场进行实地勘察。根据水管、风管的走向及标高,从而确定槽架的走向及标高。(3)吊支架安装要合理、整齐、美观、统一;其档距平均为1.8m,转角、分支处均有统一距离的支架固定,在每直线段需设两处防晃支架。槽架直线段每30m处预留20mm伸缩缝,槽架跨接接地线在每一直线段同一侧,安装时要横平竖直,接口要紧密,固定要牢固。(4)吊架水、电、风管道均采用轻型支架吊挂系统。水平相邻桥架净距不宜小于50mm,多层桥架距离不小于0.5m.桥架安装必须认真做好质量自检和互检,注意支吊架有无遗留、牢固、扭曲,跨接接地线是否符合要求。四.配线(1)配线前应把箱(盒)、管内的积水及杂物清理干净。同类照明的几个回路,可穿在同一根管内,但管内导线根数不应多于8根。管口应先放好护圈,电线理直后,方可穿入管内。每一回路穿线完毕后,必须把回路编号用号码管套好,在箱内接线前必须复检。(2)导线在管内不应有接头和扭结,接头应设在接线箱(盒)内。同一建筑物内,电线绝缘层的色彩应一致,保护电线为黄绿相间,零线为淡蓝色,A相为黄色、B相为绿色、C相为红色。(3)各回路在线槽内敷设,每隔2m~4m需用尼龙带绑扎、理齐,导线的总面积(包括绝缘层)不大于线槽面积的60%。在每个转弯、分支处及直线段内,用标签全部标明回路编号,以便将来线路维修。五.开关、插座安装(1)开关、插座安装的水平高度严格按设计图纸的要求放置。(2)在安装前首先要检查开关、插座外观质量是否符合要求后,再进行安装。同一室内的开关、插座高低差为5mm,并列安装的相同型号开关、插座高低差为1mm。(3)开关安装的位置应便于操作,开关边缘距门框的距离宜为150mm~200mm,扶梯部位开关安装位置应距第一踏步边150mm~200mm,并且同一...
