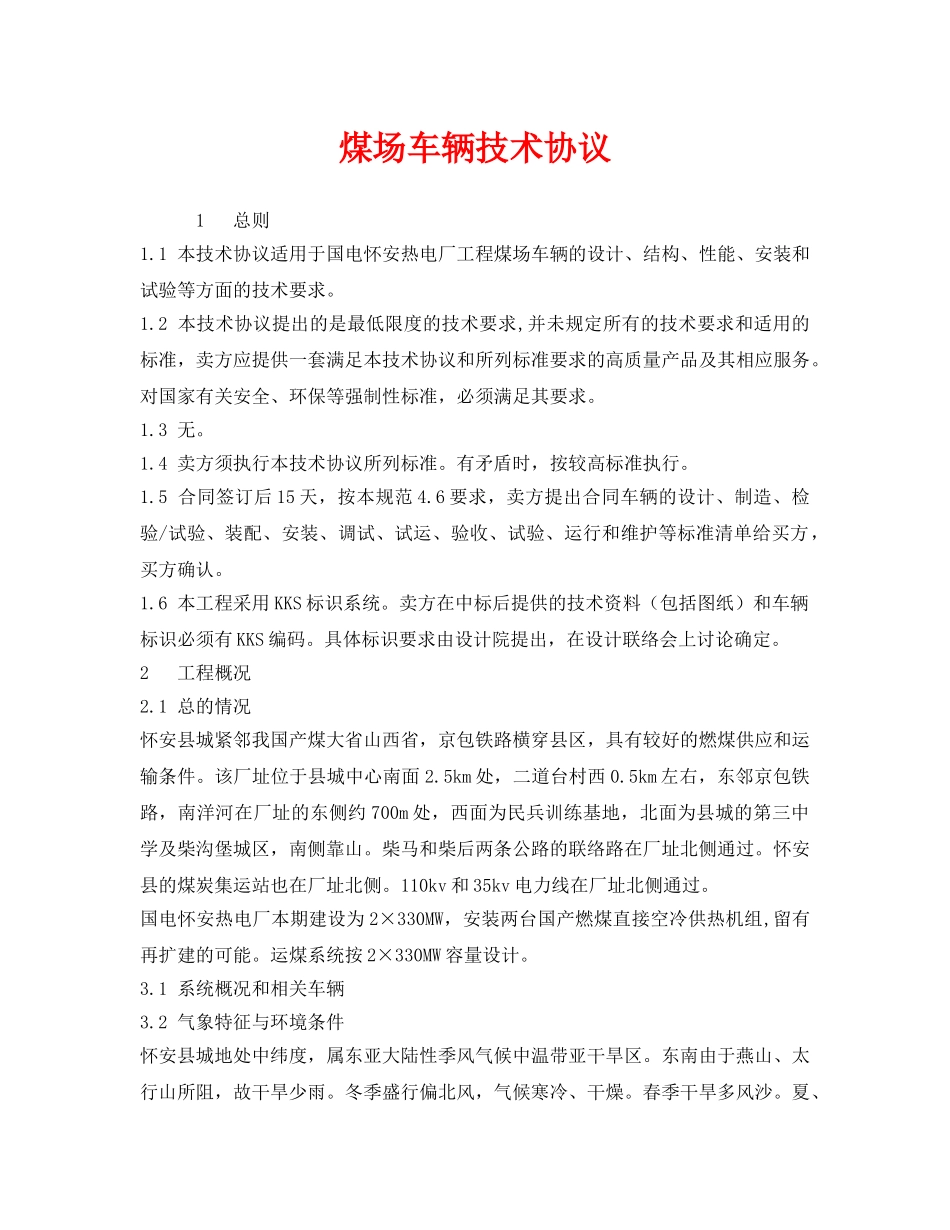

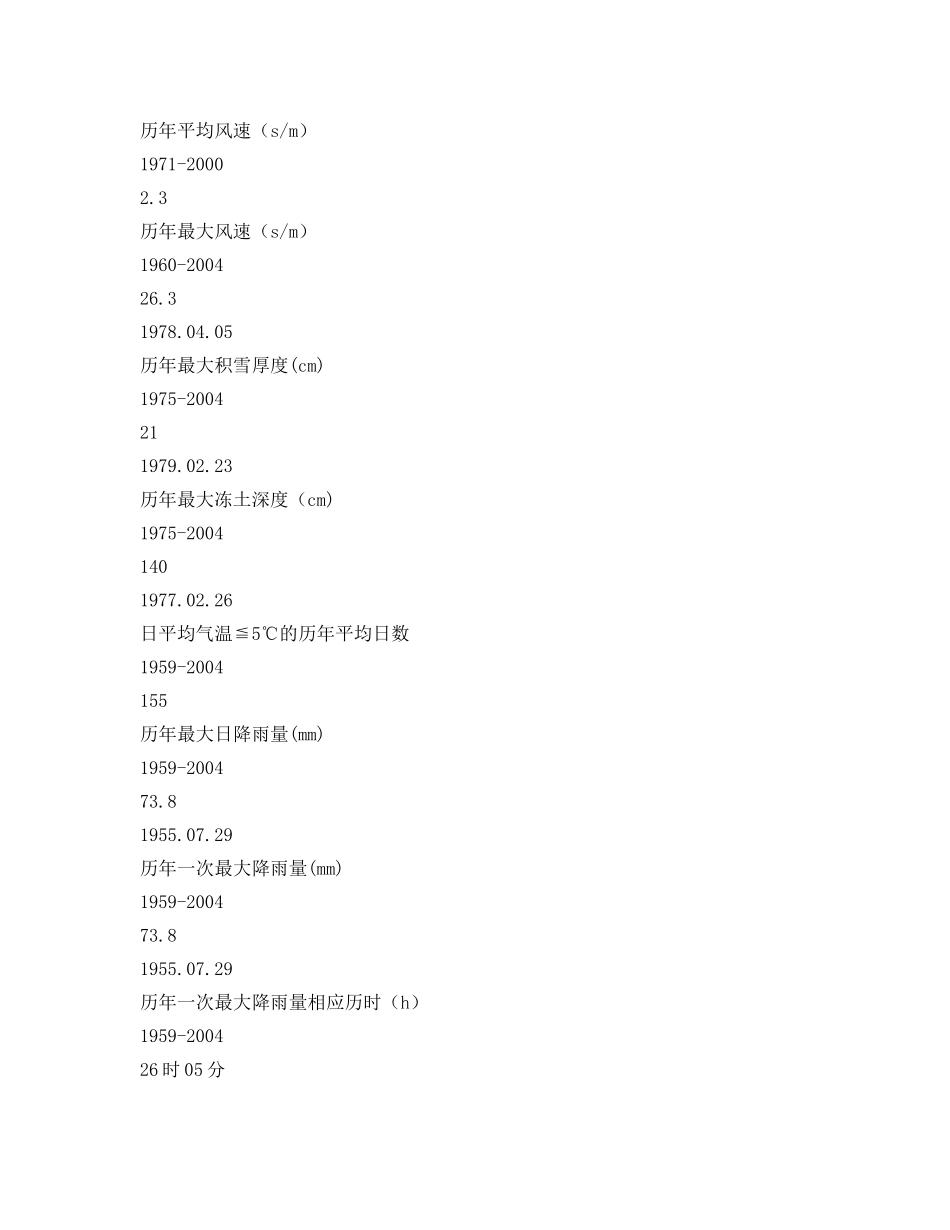

煤场车辆技术协议1总则1.1本技术协议适用于国电怀安热电厂工程煤场车辆的设计、结构、性能、安装和试验等方面的技术要求。1.2本技术协议提出的是最低限度的技术要求,并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。1.3无。1.4卖方须执行本技术协议所列标准。有矛盾时，按较高标准执行。1.5合同签订后15天，按本规范4.6要求，卖方提出合同车辆的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，买方确认。1.6本工程采用KKS标识系统。卖方在中标后提供的技术资料（包括图纸）和车辆标识必须有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。2工程概况2.1总的情况怀安县城紧邻我国产煤大省山西省，京包铁路横穿县区，具有较好的燃煤供应和运输条件。该厂址位于县城中心南面2.5km处，二道台村西0.5km左右，东邻京包铁路，南洋河在厂址的东侧约700m处，西面为民兵训练基地，北面为县城的第三中学及柴沟堡城区，南侧靠山。柴马和柴后两条公路的联络路在厂址北侧通过。怀安县的煤炭集运站也在厂址北侧。110kv和35kv电力线在厂址北侧通过。国电怀安热电厂本期建设为2×330MW，安装两台国产燃煤直接空冷供热机组,留有再扩建的可能。运煤系统按2×330MW容量设计。3.1系统概况和相关车辆3.2气象特征与环境条件怀安县城地处中纬度，属东亚大陆性季风气候中温带亚干旱区。东南由于燕山、太行山所阻，故干旱少雨。冬季盛行偏北风，气候寒冷、干燥。春季干旱多风沙。夏、秋季盛行偏南风，气候炎热，雨量集中，多雷雨。该地区多年平均温度7.7℃，常年主导风向为WNW（频率15%），多年平均风速2.3m/s，年平均降雨量382.4mm，年平均蒸发量1647.2mm。其主要气象特征见下：项目统计年限统计值出现时间历年平均气温(℃)1975-20047.7历年极端最高气温(℃)1959-200439.41961.06.10历年极端最低气温(℃)1959-2004-26.32003.01.05历年平均气压(hPa)1975-2004924.5历年极端最高气压(hPa)1959-2004952.81970.01.4历年极端最低气压(hPa)1959-2004900.01980.04.18历年平均风速（s/m）1971-20002.3历年最大风速（s/m）1960-200426.31978.04.05历年最大积雪厚度(cm)1975-2004211979.02.23历年最大冻土深度（cm)1975-20041401977.02.26日平均气温≦5℃的历年平均日数1959-2004155历年最大日降雨量(mm)1959-200473.81955.07.29历年一次最大降雨量(mm)1959-200473.81955.07.29历年一次最大降雨量相应历时（h）1959-200426时05分夏季盛行风向ENE相应频率（%）11冬季盛行风向W相应频率（%）24全年盛行风向W相应频率（%）172.4.2厂/场区地质2.4.3厂/场区地震地震基本烈度7度(里氏）。2.4.4燃煤煤种煤质:山西大同煤及当地煤。散装密度:0.85～0.90t/m3。粒度≤250mm。动安息角:20°。煤质分析如下：项目符号单位设计煤种校核煤种工业分析干燥无灰基挥发份Vdaf%34.1537.24固定炭F.Car%48.2242.71空气干燥基水份Mad%1.7510.46元素分析收到基碳Car%56.2352.28收到基氢Har%3.843.10收到基氧Oar%11.6111.95收到基氮Nar%0.790.51收到基硫Sar%0.760.80收到基水份Mar%11.818.30收到基灰份Aar%14.9713.65收到基低位发热量Qnet.arMJ/kg23.23319.440可磨性系数HGI/61.257变形温度DT℃11701110软化温度ST℃12601130半球温度HT℃13501190灰成分分析二氧化硅SiO2%53.4147.33三氧化二铝Al2O3%21.115.95三氧化二铁Fe2O3%14.739.87氧化钙CaO%3.935.46氧化镁MgO%1.276.35氧化钠Na2O%2.332.18氧化钾K2O%1.36二氧化钛TiO2%/0.45五氧化二磷P2O5%/0.075其它-%3.2310.803．3安装运行条件3.3.1车辆运行模式日运行班数班运行时间年运行时间备注3班6小时5500小时3.3.2煤场车辆的工作环境为储煤场，推煤机和装载机用来堆煤和煤场整形，煤场粉尘较大，室外作业，喷淋时环境湿度大。4技术条件4.1参数、容量/能力4.1.1车辆数量TY230B型推土机2台4.1.1.1整机参数外形尺寸单位：mm项目数据状态长宽高驾驶室防翻装置排气管空气滤裸机4405262033962535带直倾铲545937253380347233962535带U倾铲679038183380347233962535具体配置：U型铲、冷暖空调、防滚翻装置、其中一台带松土器（三齿）29120kg行使速度：档次123前进(km/h)0—3.80—6.80—11.3后退(km/h)0—4.90—8.20—13.6.最大牵引力：221kN
