《安全操作规程》之高压配电装置安全操作规程 VIP免费

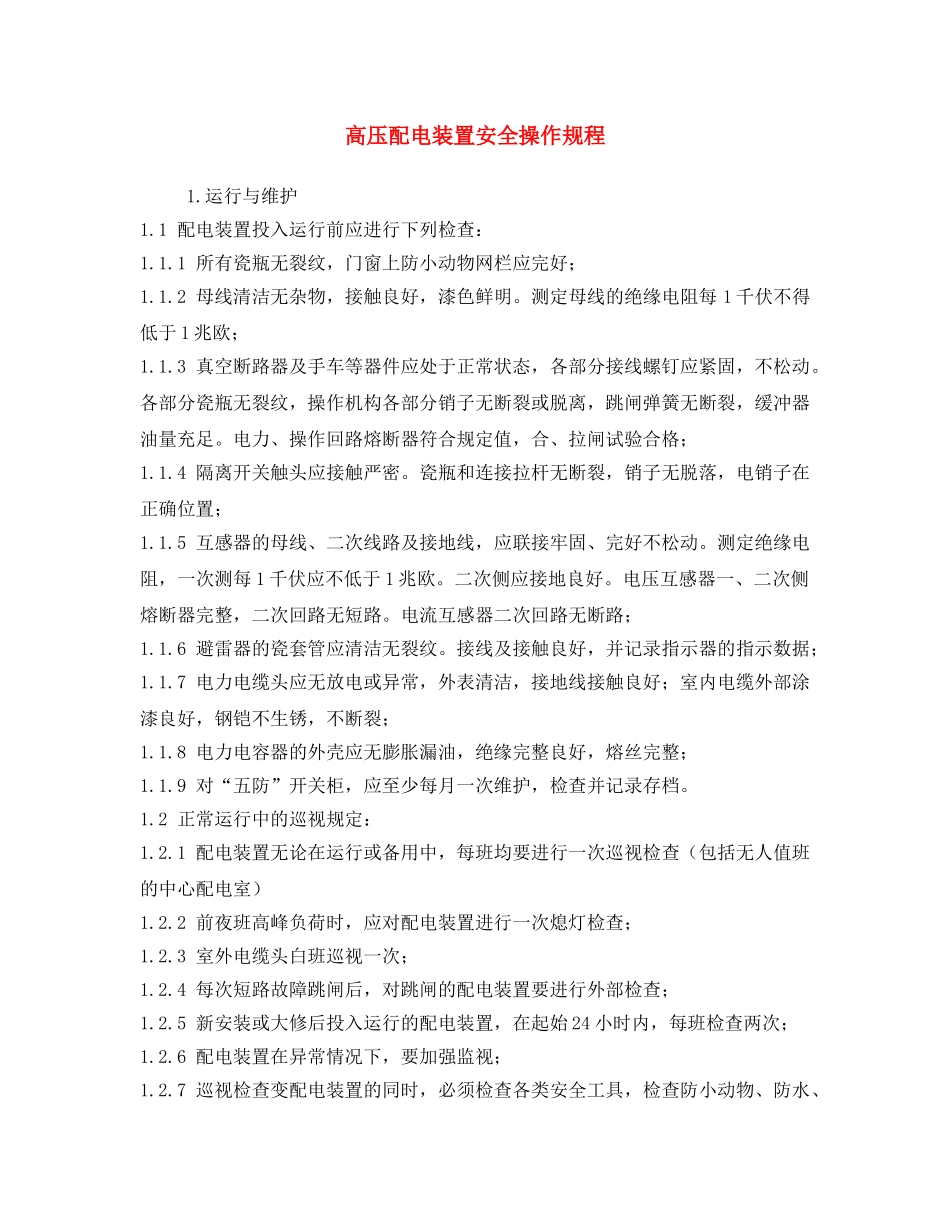

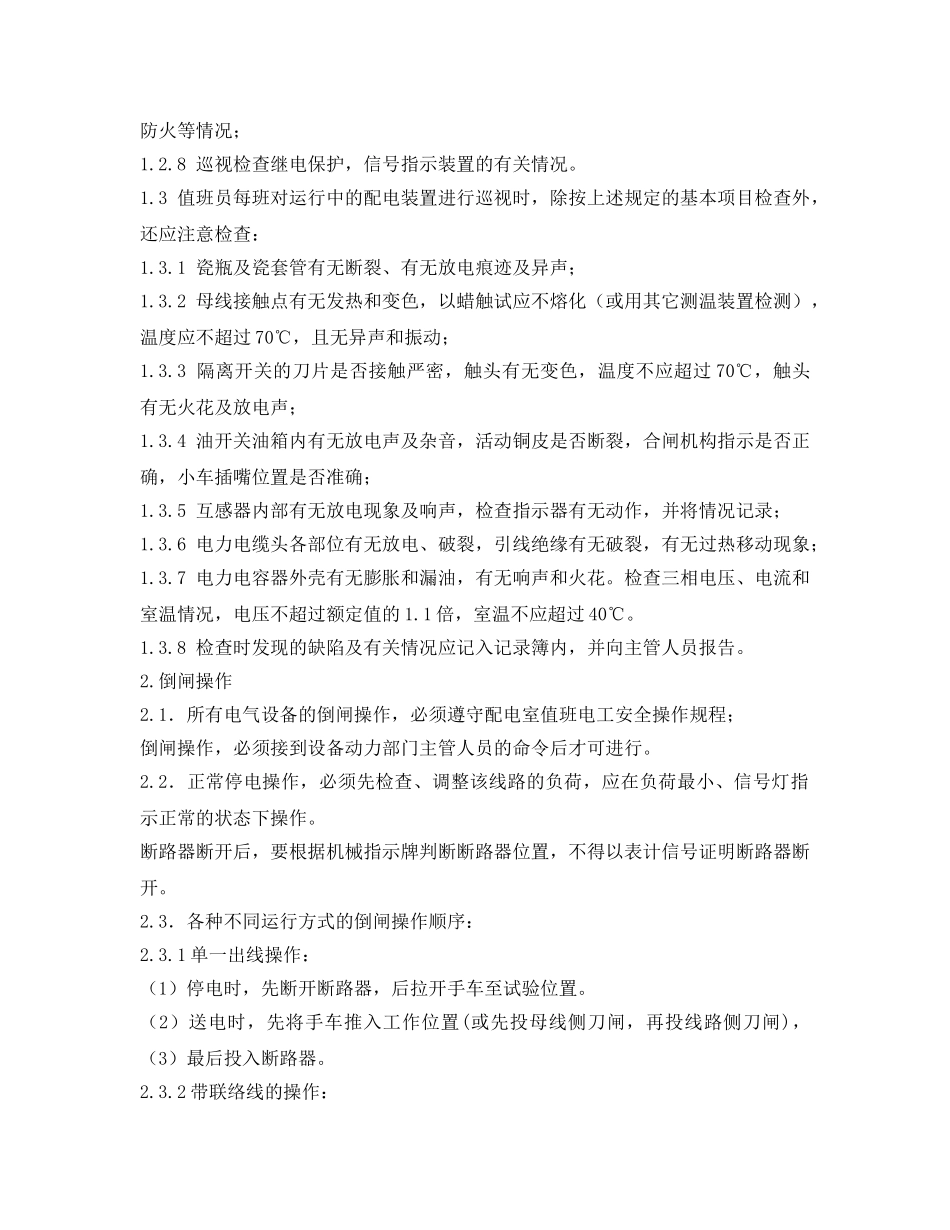

高压配电装置安全操作规程1.运行与维护1.1配电装置投入运行前应进行下列检查：1.1.1所有瓷瓶无裂纹，门窗上防小动物网栏应完好；1.1.2母线清洁无杂物，接触良好，漆色鲜明。测定母线的绝缘电阻每1千伏不得低于1兆欧；1.1.3真空断路器及手车等器件应处于正常状态，各部分接线螺钉应紧固，不松动。各部分瓷瓶无裂纹，操作机构各部分销子无断裂或脱离，跳闸弹簧无断裂，缓冲器油量充足。电力、操作回路熔断器符合规定值，合、拉闸试验合格；1.1.4隔离开关触头应接触严密。瓷瓶和连接拉杆无断裂，销子无脱落，电销子在正确位置；1.1.5互感器的母线、二次线路及接地线，应联接牢固、完好不松动。测定绝缘电阻，一次测每1千伏应不低于1兆欧。二次侧应接地良好。电压互感器一、二次侧熔断器完整，二次回路无短路。电流互感器二次回路无断路；1.1.6避雷器的瓷套管应清洁无裂纹。接线及接触良好，并记录指示器的指示数据；1.1.7电力电缆头应无放电或异常，外表清洁，接地线接触良好；室内电缆外部涂漆良好，钢铠不生锈，不断裂；1.1.8电力电容器的外壳应无膨胀漏油，绝缘完整良好，熔丝完整；1.1.9对“五防”开关柜，应至少每月一次维护，检查并记录存档。1.2正常运行中的巡视规定：1.2.1配电装置无论在运行或备用中，每班均要进行一次巡视检查（包括无人值班的中心配电室）1.2.2前夜班高峰负荷时，应对配电装置进行一次熄灯检查；1.2.3室外电缆头白班巡视一次；1.2.4每次短路故障跳闸后，对跳闸的配电装置要进行外部检查；1.2.5新安装或大修后投入运行的配电装置，在起始24小时内，每班检查两次；1.2.6配电装置在异常情况下，要加强监视；1.2.7巡视检查变配电装置的同时，必须检查各类安全工具，检查防小动物、防水、防火等情况；1.2.8巡视检查继电保护，信号指示装置的有关情况。1.3值班员每班对运行中的配电装置进行巡视时，除按上述规定的基本项目检查外，还应注意检查：1.3.1瓷瓶及瓷套管有无断裂、有无放电痕迹及异声；1.3.2母线接触点有无发热和变色，以蜡触试应不熔化（或用其它测温装置检测），温度应不超过70℃，且无异声和振动；1.3.3隔离开关的刀片是否接触严密，触头有无变色，温度不应超过70℃，触头有无火花及放电声；1.3.4油开关油箱内有无放电声及杂音，活动铜皮是否断裂，合闸机构指示是否正确，小车插嘴位置是否准确；1.3.5互感器内部有无放电现象及响声，检查指示器有无动作，并将情况记录；1.3.6电力电缆头各部位有无放电、破裂，引线绝缘有无破裂，有无过热移动现象；1.3.7电力电容器外壳有无膨胀和漏油，有无响声和火花。检查三相电压、电流和室温情况，电压不超过额定值的1.1倍，室温不应超过40℃。1.3.8检查时发现的缺陷及有关情况应记入记录簿内，并向主管人员报告。2.倒闸操作2.1．所有电气设备的倒闸操作，必须遵守配电室值班电工安全操作规程；倒闸操作，必须接到设备动力部门主管人员的命令后才可进行。2.2．正常停电操作，必须先检查、调整该线路的负荷，应在负荷最小、信号灯指示正常的状态下操作。断路器断开后，要根据机械指示牌判断断路器位置，不得以表计信号证明断路器断开。2.3．各种不同运行方式的倒闸操作顺序：2.3.1单一出线操作：（1）停电时，先断开断路器，后拉开手车至试验位置。（2）送电时，先将手车推入工作位置(或先投母线侧刀闸，再投线路侧刀闸)，（3）最后投入断路器。2.3.2带联络线的操作：停送电时（同一系统），要先用断路器并列，后用断路器解列，切不可用手车或隔离开关并、解列；2.3.3母线停电操作，电压互感器应最后停电，送电时，应先送给电压互感器；2.3.4停电操作必须先检查有关指示仪表是否允许，拉闸后按操作程序从低压到高压依次进行。送电操作必须先从高压侧送电对变压器或线路充电，然后依次从高压到低压送电。送电操作前应检查设备上装设的各种临时安全措施，保证接地线确已拆除，有关保护装置已按规定投入，断路器确在开闸位置；2.3.5操作单相的隔离开关，应先拉开中间一相闸刀，然后再拉开两侧的闸刀，合闸时则相反。2.4当回路中没有断路器时，可利用隔离开关进行以下操作，但必须系统无单相接地故障时进行：2.4.1拉...
