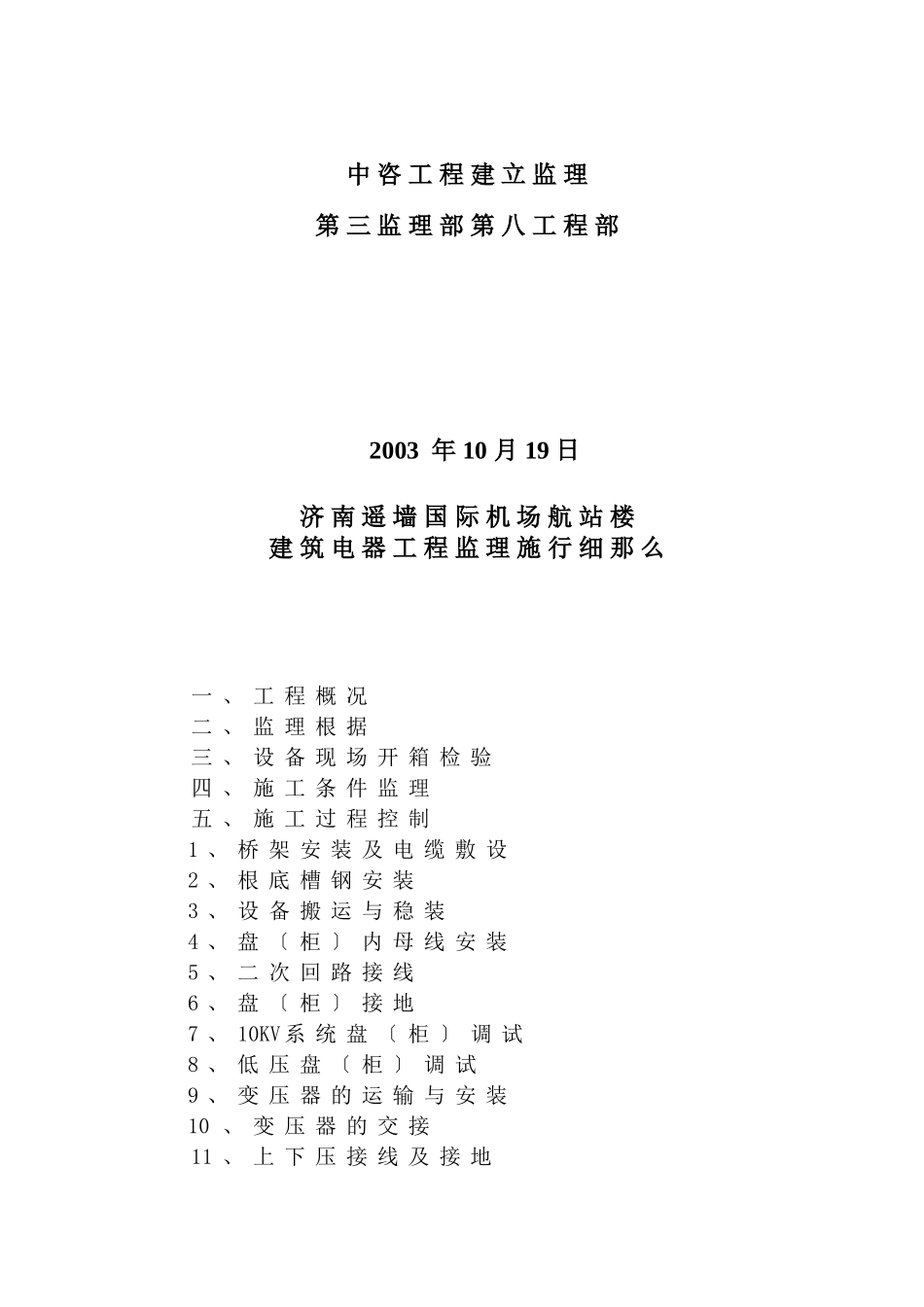

济南遥墙国际机场航站楼建筑电器工程监理施行细那么何卫先、杜润安审批：编：中咨工程建立监理第三监理部第八工程部2003年10月19日济南遥墙国际机场航站楼建筑电器工程监理施行细那么一、工程概况二、监理根据三、设备现场开箱检验四、施工条件监理五、施工过程控制1、桥架安装及电缆敷设2、根底槽钢安装3、设备搬运与稳装4、盘〔柜〕内母线安装5、二次回路接线6、盘〔柜〕接地7、10KV系统盘〔柜〕调试8、低压盘〔柜〕调试9、变压器的运输与安装10、变压器的交接11、上下压接线及接地12、用电器具的安装13、防雷与接地六、柴油发电机组七、成品保护八、验收检查九、送电空载试运行济南遥墙国际机场航站楼建筑电器工程监理施行细那么一、工程概况航站楼内建筑电气工程包括变电站、供电线路、照明系统、防雷接地系统等安装工程。楼内一层在A段设1#变电站、F段设2#变电站。两个变电站互相运行每个变电站各有两路10KV进线两台2500KVA的变压器两台变压器同时运行互为备用。一路电断电后另一台变压器承当全部负荷。电全部断电后由柴油发电机组发电供电以满足UPS和重要电源的需要。供电线路采用电缆供电电缆沿金属桥架敷设至楼内分设的10个配电间内。其中一层设有4个配电间、二层设有6个配电间变电站值班室同时兼做配电间使用。配电间内设置动力配电箱、应急配电箱。照明配电箱根据供电半径就近设置。柴油发电机组安装在变电站旁边由母线和低压配电柜连接。防雷接地系统采用共用接地所有进出航站楼的金属线均与接地系统连接。供电系统、计算机及系统均进展等电位连接。在航站楼屋顶的避雷针采用单独的人工引下线与接地系统连接。同时利用建筑构造的根底梁柱内的钢筋焊接作为自然接地体自然接地体与人工接地体焊接使整个航站楼成为电气贯穿的整体。二、监理根据1、电气装置安装工程高压电器施工及验收(GBJ147-90)2、电气装置安装工程盘、柜及二次回路结线施工及验收(GB50171-92)3、电气装置安装工程母线装置施工及验收(GBJ149-90)4、建筑电气工程施工质量验收〔GB50303-2002〕5、建筑安装分项工程施工工艺规程(第四分册)(DBJ01-26-96)6、电气安装工程设备交接试验(GB50150-91)7、继电保护和平安自动装置技术规程(SDJ6-83)8、施工图纸、设计变更、洽商记录9、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收〔GB148-90〕10、电力变压器安装使用说明书11、已批准的施工方案三、设备现场开箱检验1、包装及封良好。包装箱应有明显的包装编和起吊部位标志每件包装箱应有详细的装箱单和合格证。2、的技术齐全。包括安装图及安装技术说明、操作使用说明书、维修说明书、随机附件、备件及专用工具出厂前的各种检验与试验记录等。3、开箱检查设备的型、规格及箱体内的元、器件应符合设计要求设备应无损伤附件、备件齐全。每台盘、箱、柜均需装有铭牌并注明:制造厂名、工厂编、制造年、月、型名称及主要技术数据等。4、外观检查(1)变压器、盘(柜)体应规整、防护层外观色泽均匀平整光滑、目测应无流痕、锈蚀及机械损伤金属零件外表平整不得有锐边和毛刺；(2)焊缝应光洁均匀、无焊穿、裂纹、溅渣等现象；(3)盘(柜)的门开闭应灵敏,无卡擦现象,开启角不小于90℃,装有电器的门,应以铜软线与接地的金属柜架可靠地连接;(4)母线的排列,涂色应符合规定,母线的接触面必须平整吻合;(5)盘(柜)内必须有主接地点,并有明显的接地标志;(6)的一次母线及其它带电体的电气间隙和爬电间隔应符合规定。(7)检查变压器铭牌以确定该变压器的型、容量一、二次电压分接电压等是否与所定一样。(8)检验各各配电间的配电柜规格应符合设计要求。。(9)检查各紧固件经长途运输后是否松动如松动应及时锁紧。四、施工条件监理1、设备安装前建筑工程应具备以下条件(1)屋顶、楼板施工完毕,不得渗漏;(2)完毕室内地面工作,模板及施工设施撤除,室内沟道无积水、杂物;具有足够的施工场地,道路通畅。并在墙上标出地面标高(3)预埋件及预留孔符合设计要求,预埋件应结实;(4)门窗安装完毕;(5)进展装饰工作时有可能损坏已安装设备或安装设备后不能再进展施工的装饰工作全部完毕。(6)混凝根底及构件到达允许安装强度,焊接构件的质量符合要...
