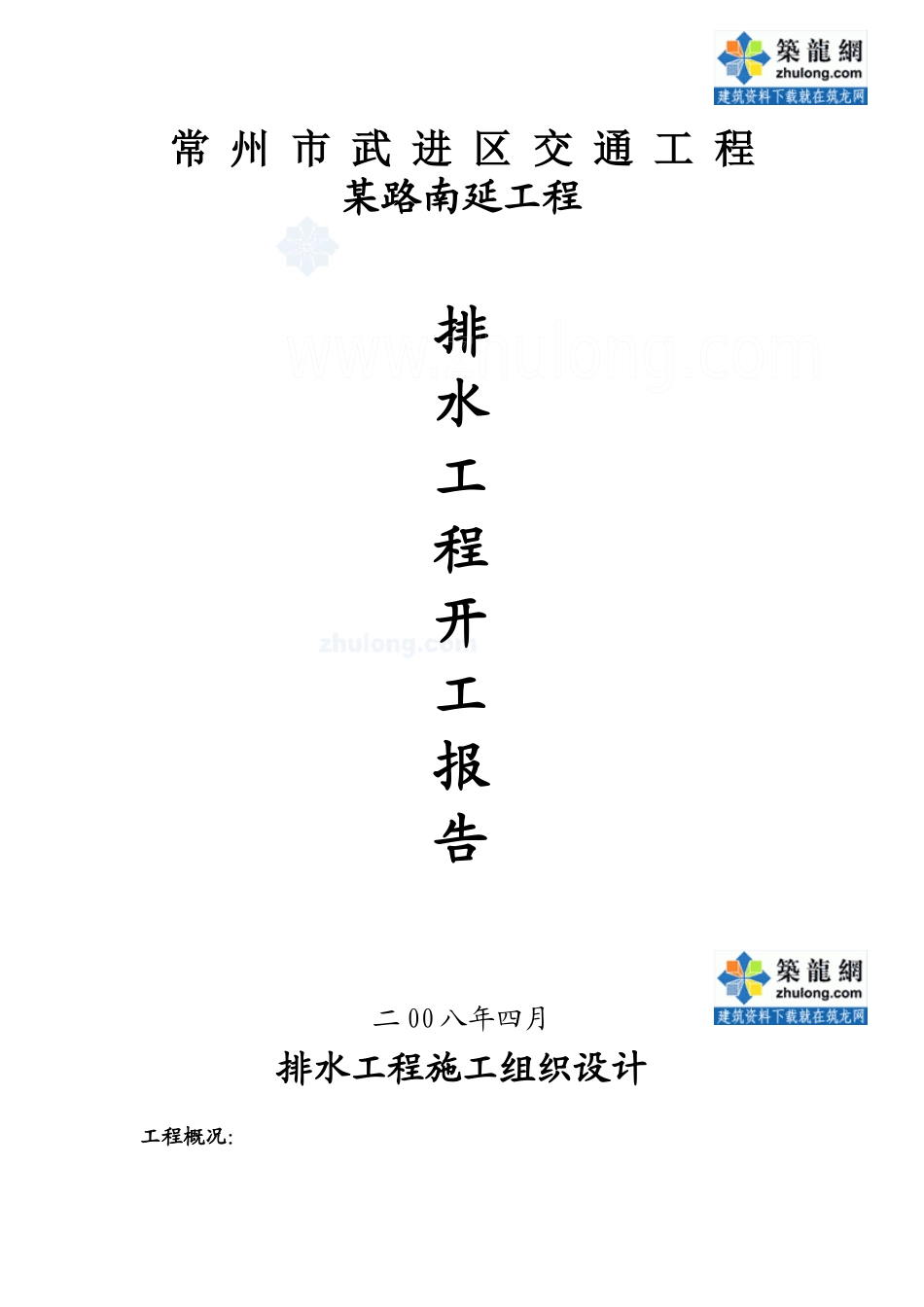

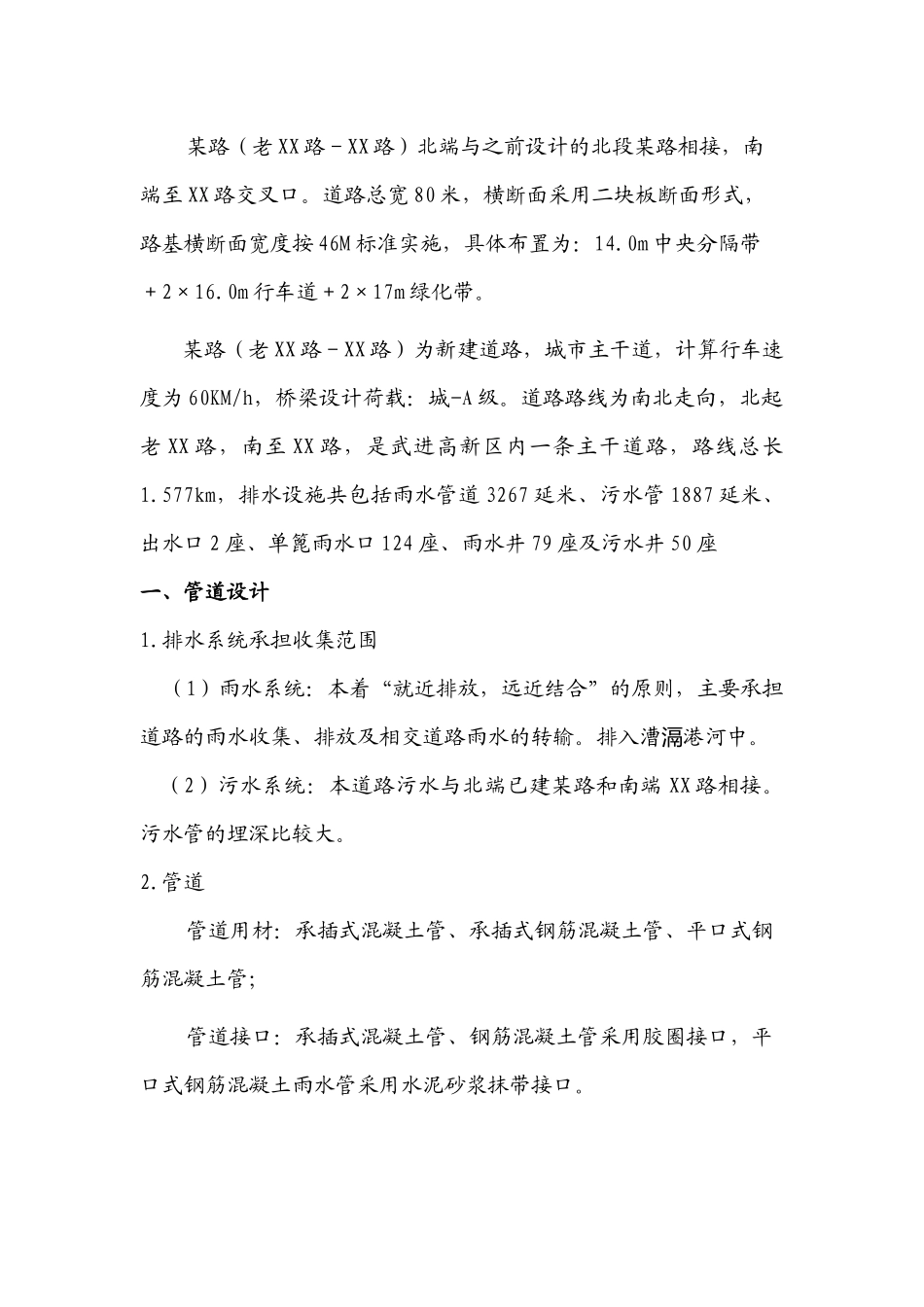

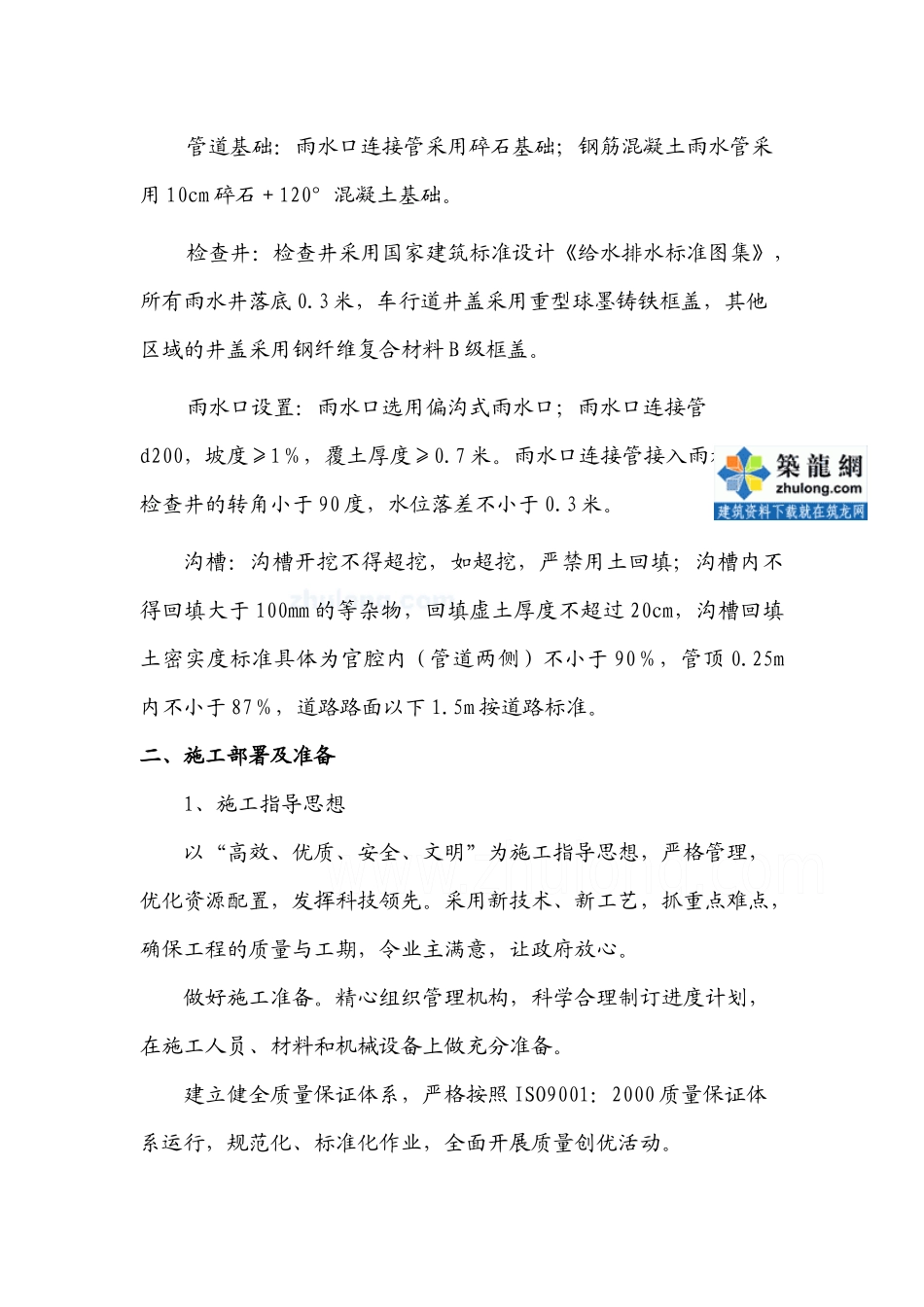

常州市武进区交通工程某路南延工程排水工程开工报告二00八年四月排水工程施工组织设计工程概况：某路（老XX路－XX路）北端与之前设计的北段某路相接，南端至XX路交叉口。道路总宽80米，横断面采用二块板断面形式，路基横断面宽度按46M标准实施，具体布置为：14.0m中央分隔带＋2×16.0m行车道＋2×17m绿化带。某路（老XX路－XX路）为新建道路，城市主干道，计算行车速度为60KM/h，桥梁设计荷载：城-A级。道路路线为南北走向，北起老XX路，南至XX路，是武进高新区内一条主干道路，路线总长1.577km，排水设施共包括雨水管道3267延米、污水管1887延米、出水口2座、单篦雨水口124座、雨水井79座及污水井50座一、管道设计1.排水系统承担收集范围（1）雨水系统：本着“就近排放，远近结合”的原则，主要承担道路的雨水收集、排放及相交道路雨水的转输。排入漕港河中。滆（2）污水系统：本道路污水与北端已建某路和南端XX路相接。污水管的埋深比较大。2.管道管道用材：承插式混凝土管、承插式钢筋混凝土管、平口式钢筋混凝土管；管道接口：承插式混凝土管、钢筋混凝土管采用胶圈接口，平口式钢筋混凝土雨水管采用水泥砂浆抹带接口。管道基础：雨水口连接管采用碎石基础；钢筋混凝土雨水管采用10cm碎石＋120°混凝土基础。检查井：检查井采用国家建筑标准设计《给水排水标准图集》，所有雨水井落底0.3米，车行道井盖采用重型球墨铸铁框盖，其他区域的井盖采用钢纤维复合材料B级框盖。雨水口设置：雨水口选用偏沟式雨水口；雨水口连接管d200，坡度≥1％，覆土厚度≥0.7米。雨水口连接管接入雨水口或检查井的转角小于90度，水位落差不小于0.3米。沟槽：沟槽开挖不得超挖，如超挖，严禁用土回填；沟槽内不得回填大于100mm的等杂物，回填虚土厚度不超过20cm，沟槽回填土密实度标准具体为官腔内（管道两侧）不小于90％，管顶0.25m内不小于87％，道路路面以下1.5m按道路标准。二、施工部署及准备1、施工指导思想以“高效、优质、安全、文明”为施工指导思想，严格管理，优化资源配置，发挥科技领先。采用新技术、新工艺，抓重点难点，确保工程的质量与工期，令业主满意，让政府放心。做好施工准备。精心组织管理机构，科学合理制订进度计划，在施工人员、材料和机械设备上做充分准备。建立健全质量保证体系，严格按照ISO9001：2000质量保证体系运行，规范化、标准化作业，全面开展质量创优活动。安全生产、文明施工。不破坏生态平衡，现场做到整洁、有序。2、管理机构为保证本工程项目按时优质完成，我们组织了完善的管理机构，以对本工程进行全面的管理和实施，确保本工程顺利有序的开展，超时优质完成，尽早发挥业主投资效益。为确保雨污水管道工程的施工质量及进度，使施工质量、进度、安全等处于受控状态，项目部组织由项目经理牵头的包括材料、运行、试验、测量、结构等岗位工程师在内的管道施工管理人员，确定管理体系，明确岗位职责，同时制定详细的施工管理考核办法、细化管理程序。项目部管理组织设置及管理人员分工详见施工管理网络图。三、管道施工工艺1.施工前准备(1)技术准备：认真审核设计图纸，复核计算涵洞放样坐标和几何尺寸及各部标高。(2)材料准备：管节采用离心法成型工艺场厂集中预制，本工程采用水泥制管厂生产的管节，且须有产品合格书。原材料包括碎石、黄沙、水泥、钢筋须经自检并报验合格后方可进场。(3)机械设备：现场须配备砼振捣棒、发电机、平板振、振动压路机等。2.施工工艺(1)施工放样测量人员由经复核满足精度要求的导线点放出管线的地面中心点位，并在管涵轴线方向埋好施工控制桩以及管涵长度，管节的配置的准确位置，报请监理验收合格方可施工。(2)基坑开挖根据确定的平面位置，用挖掘机配合人工开挖到设计的高程，当采用机械开挖时，只能挖至圆管流水面的位置后用人开挖至设计标高，严禁超挖。（深基坑开挖方案见后）(3)碎石垫层铺设和基础砼的浇筑①采用平基法铺设，其施工顺序为：支平基模板→碎石垫层铺设→浇平基混凝土→平基混凝土养护→下管→安管→支管座模板→浇管座混凝土→抹带接口→湿草袋养护。②沟槽经监理工程师检验合格，及时进行垫层及平基的...
