【沉管碎石桩施工方案】 沉管碎石桩施工工艺 VIP免费

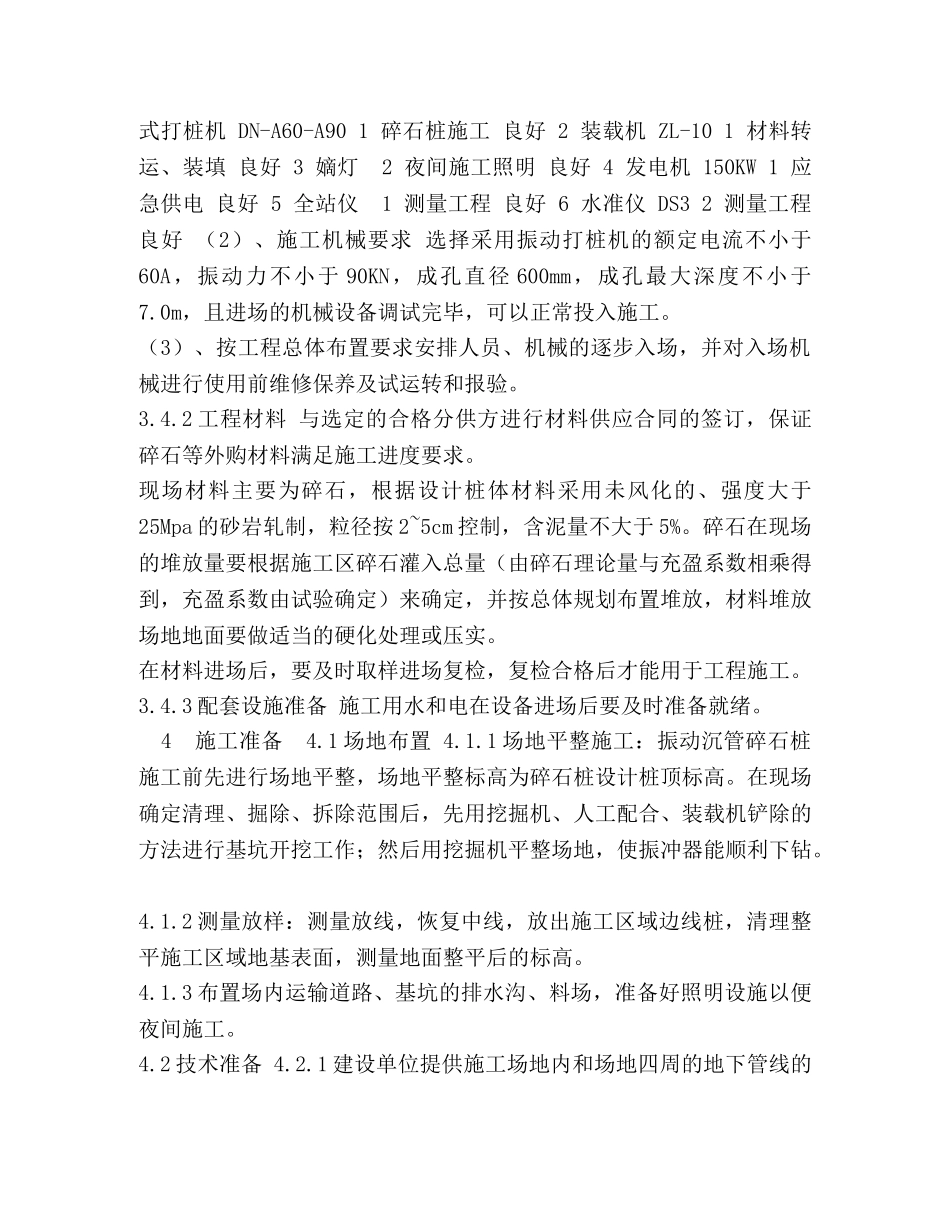

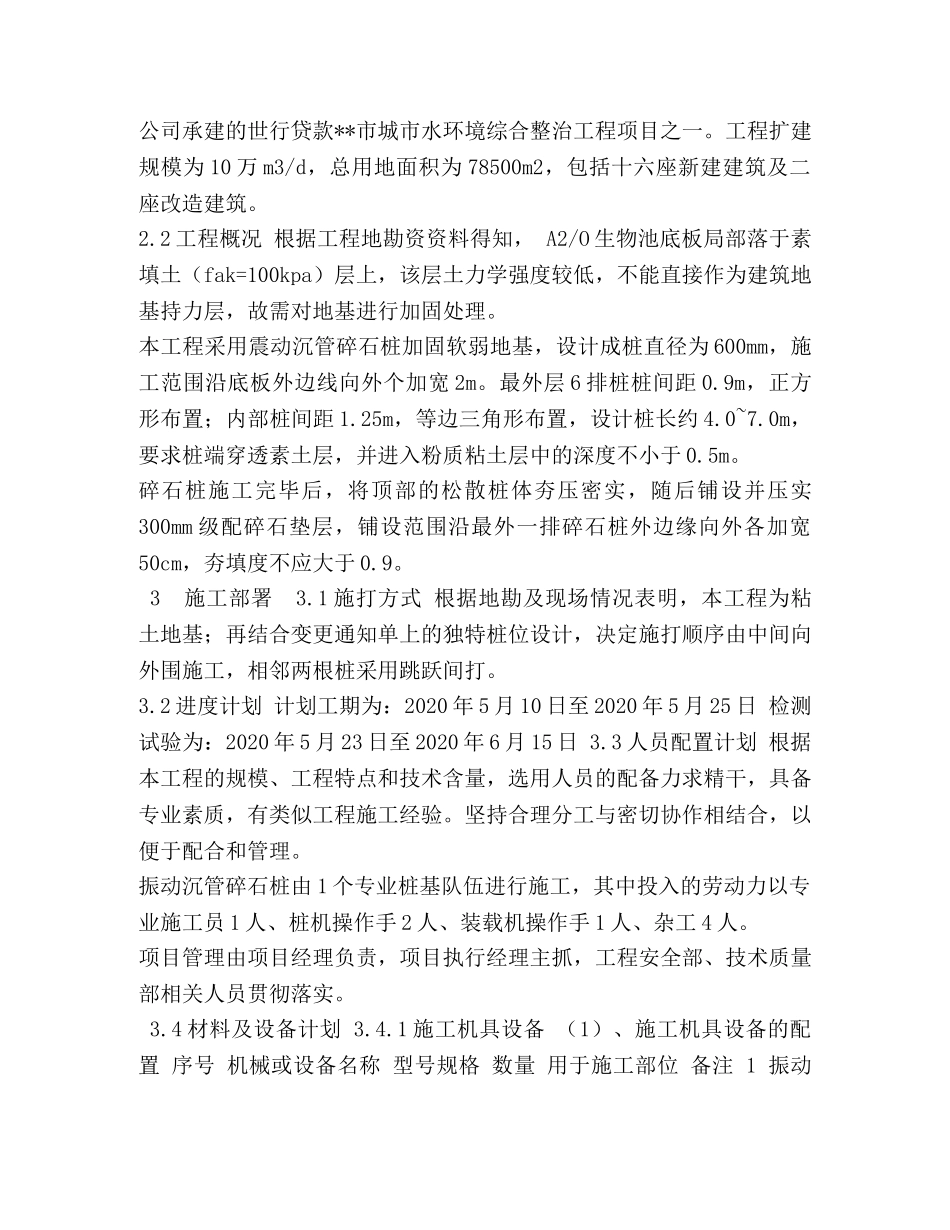

【沉管碎石桩施工方案】沉管碎石桩施工工艺利用世行贷款**市环境综合治理项目（二期）——**污水处理厂（三期）工程振动沉管碎石桩施工方案编制：审核：批准：中国建五局土木工程有限公司利用世行贷款**市环境综合治理项目（二期）**污水处理厂（三期）工程项目经理部二〇一六年四月目录1编制依据12工程概述12.1项目简介12.2工程概况13施工部署23.1施打方式23.2进度计划23.3人员配置计划23.4材料及设备计划34施工准备44.1场地布置44.2技术准备45施工方案55.1加固原理55.2试桩施工55.3施工工艺66施工质量控制86.1质量控制标准86.2质量控制要求86.3施工注意事项96.4常见问题及对策106.5检验控制项目及方法117施工安全措施117.1施工现场技术安全措施117.2施工机械的安全128环保、水文和文明施工措施128.1废料、废方的处理128.2防止水土流失128.3控制扬尘138.4减少噪音、废气污染138.5做好绿色植被和现有公用设施的保护131编制依据（1）、本工程施工图纸及变更通知。（1）、本工程岩土工程勘察报告。（2）、《建筑地基基础施工质量验收规范》GB50202-2020。（3）、《建筑桩基技术规范》JGJ94-2020。（4）、《建筑地基处理技术规范》JGJ79-2020。2工程概述2.1项目概况工程名称：利用**市环境综合治理项目（二期）—**污水处理厂（三期）工程建设单位：**市污水治理有限责任公司设计单位：中国市政工程**设计研究总院有限公司监理单位：**市天元工程监理有限公司施工单位：中建五局土木工程有限公司建设规模：**市**污水处理厂（三期）工程，位于九头山路**污水处理厂内。是由**市污水治理有限责任公司投资建设，中建五局土木工程有限公司承建的世行贷款**市城市水环境综合整治工程项目之一。工程扩建规模为10万m3/d，总用地面积为78500m2，包括十六座新建建筑及二座改造建筑。2.2工程概况根据工程地勘资资料得知，A2/O生物池底板局部落于素填土（fak=100kpa）层上，该层土力学强度较低，不能直接作为建筑地基持力层，故需对地基进行加固处理。本工程采用震动沉管碎石桩加固软弱地基，设计成桩直径为600mm，施工范围沿底板外边线向外个加宽2m。最外层6排桩桩间距0.9m，正方形布置；内部桩间距1.25m，等边三角形布置，设计桩长约4.0~7.0m，要求桩端穿透素土层，并进入粉质粘土层中的深度不小于0.5m。碎石桩施工完毕后，将顶部的松散桩体夯压密实，随后铺设并压实300mm级配碎石垫层，铺设范围沿最外一排碎石桩外边缘向外各加宽50cm，夯填度不应大于0.9。3施工部署3.1施打方式根据地勘及现场情况表明，本工程为粘土地基；再结合变更通知单上的独特桩位设计，决定施打顺序由中间向外围施工，相邻两根桩采用跳跃间打。3.2进度计划计划工期为：2020年5月10日至2020年5月25日检测试验为：2020年5月23日至2020年6月15日3.3人员配置计划根据本工程的规模、工程特点和技术含量，选用人员的配备力求精干，具备专业素质，有类似工程施工经验。坚持合理分工与密切协作相结合，以便于配合和管理。振动沉管碎石桩由1个专业桩基队伍进行施工，其中投入的劳动力以专业施工员1人、桩机操作手2人、装载机操作手1人、杂工4人。项目管理由项目经理负责，项目执行经理主抓，工程安全部、技术质量部相关人员贯彻落实。3.4材料及设备计划3.4.1施工机具设备（1）、施工机具设备的配置序号机械或设备名称型号规格数量用于施工部位备注1振动式打桩机DN-A60-A901碎石桩施工良好2装载机ZL-101材料转运、装填良好3嫡灯2夜间施工照明良好4发电机150KW1应急供电良好5全站仪1测量工程良好6水准仪DS32测量工程良好（2）、施工机械要求选择采用振动打桩机的额定电流不小于60A，振动力不小于90KN，成孔直径600mm，成孔最大深度不小于7.0m，且进场的机械设备调试完毕，可以正常投入施工。（3）、按工程总体布置要求安排人员、机械的逐步入场，并对入场机械进行使用前维修保养及试运转和报验。3.4.2工程材料与选定的合格分供方进行材料供应合同的签订，保证碎石等外购材料满足施工进度要求。现场材料主要为碎石，根据设计桩体材料采用未风化的、强度大于25Mpa的砂岩轧制，粒径按2~5cm控制，含泥量不大于5%。碎石在现场的堆放量要...
