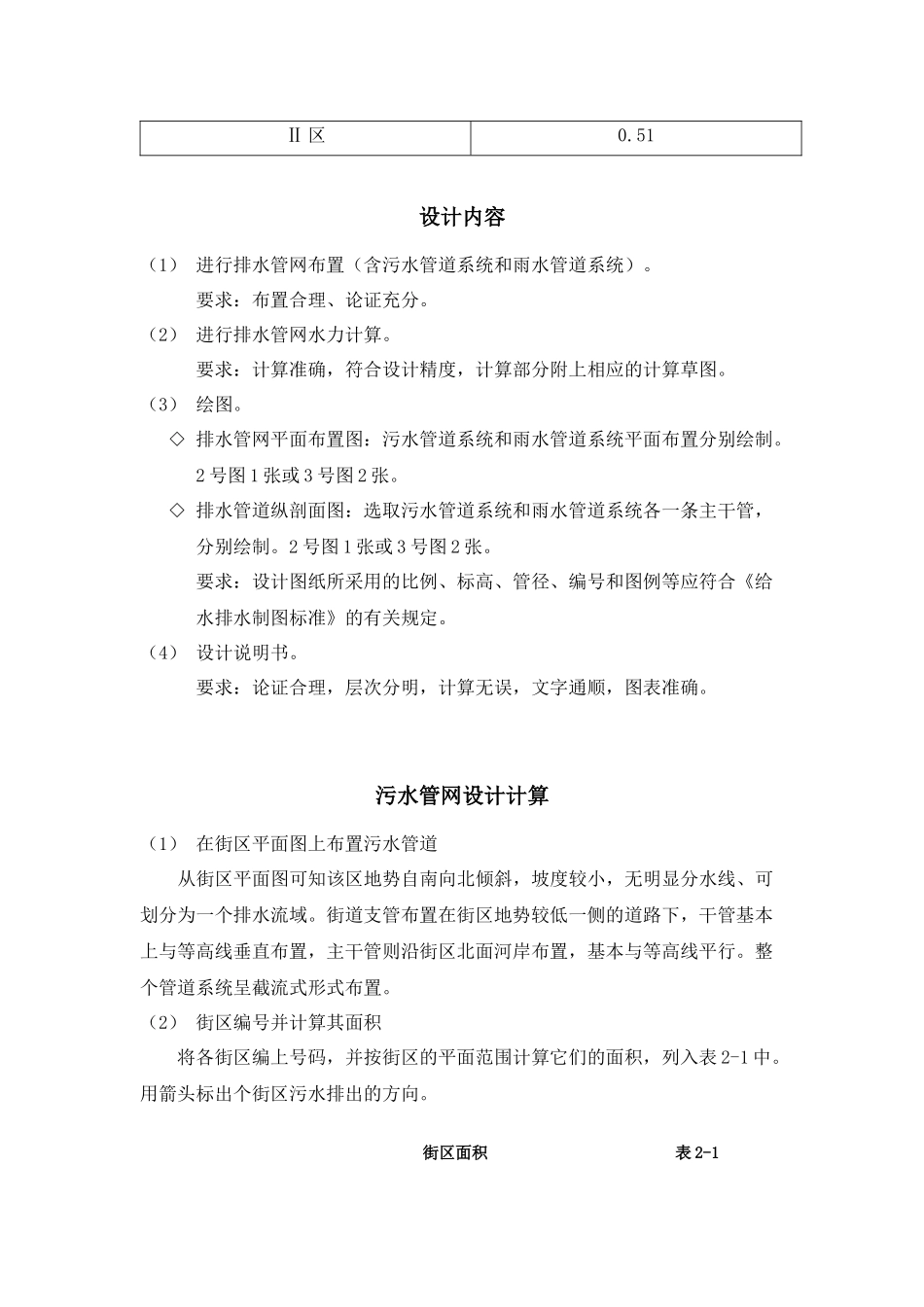

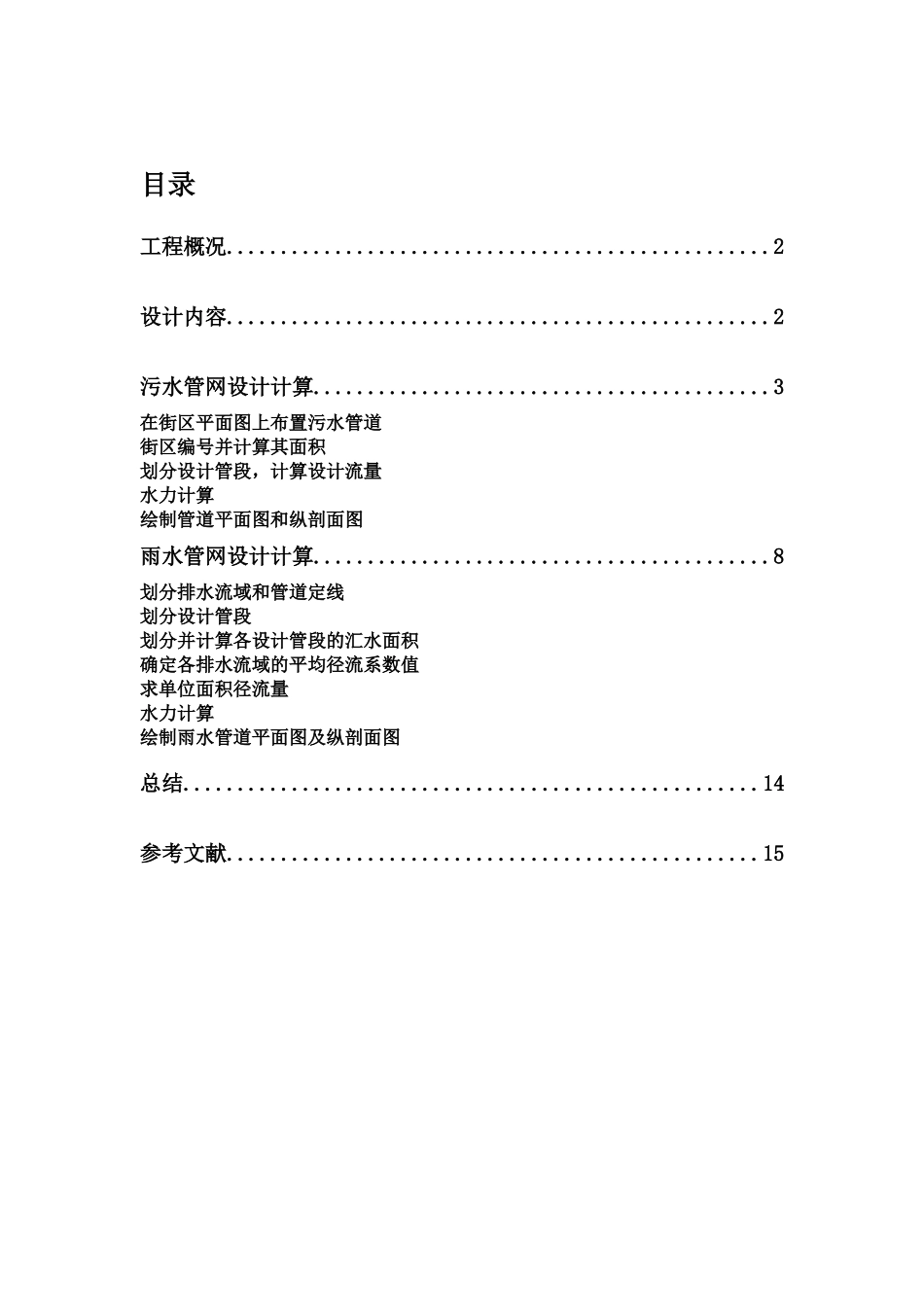

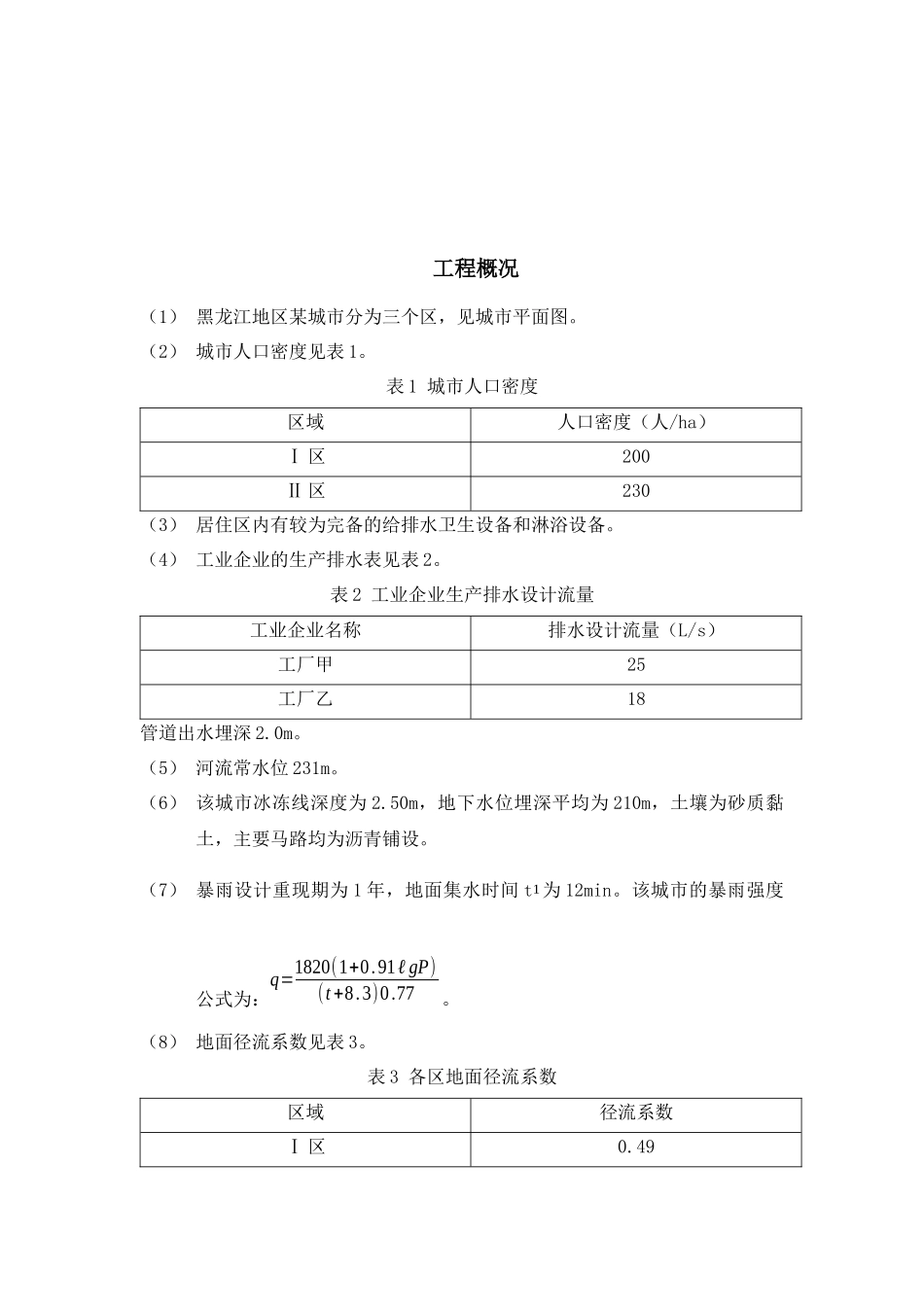

目录工程概况..................................................2设计内容..................................................2污水管网设计计算..........................................3在街区平面图上布置污水管道街区编号并计算其面积划分设计管段，计算设计流量水力计算绘制管道平面图和纵剖面图雨水管网设计计算..........................................8划分排水流域和管道定线划分设计管段划分并计算各设计管段的汇水面积确定各排水流域的平均径流系数值求单位面积径流量水力计算绘制雨水管道平面图及纵剖面图总结.....................................................14参考文献.................................................15工程概况（1）黑龙江地区某城市分为三个区，见城市平面图。（2）城市人口密度见表1。表1城市人口密度区域人口密度（人/ha）Ⅰ区200Ⅱ区230（3）居住区内有较为完备的给排水卫生设备和淋浴设备。（4）工业企业的生产排水表见表2。表2工业企业生产排水设计流量工业企业名称排水设计流量（L/s）工厂甲25工厂乙18管道出水埋深2.0m。（5）河流常水位231m。（6）该城市冰冻线深度为2.50m，地下水位埋深平均为210m，土壤为砂质黏土，主要马路均为沥青铺设。（7）暴雨设计重现期为1年，地面集水时间t1为12min。该城市的暴雨强度公式为：q=1820(1+0.91ℓgP)(t+8.3)0.77。（8）地面径流系数见表3。表3各区地面径流系数区域径流系数Ⅰ区0.49Ⅱ区0.51设计内容（1）进行排水管网布置（含污水管道系统和雨水管道系统）。要求：布置合理、论证充分。（2）进行排水管网水力计算。要求：计算准确，符合设计精度，计算部分附上相应的计算草图。（3）绘图。◇排水管网平面布置图：污水管道系统和雨水管道系统平面布置分别绘制。2号图1张或3号图2张。◇排水管道纵剖面图：选取污水管道系统和雨水管道系统各一条主干管，分别绘制。2号图1张或3号图2张。要求：设计图纸所采用的比例、标高、管径、编号和图例等应符合《给水排水制图标准》的有关规定。（4）设计说明书。要求：论证合理，层次分明，计算无误，文字通顺，图表准确。污水管网设计计算（1）在街区平面图上布置污水管道从街区平面图可知该区地势自南向北倾斜，坡度较小，无明显分水线、可划分为一个排水流域。街道支管布置在街区地势较低一侧的道路下，干管基本上与等高线垂直布置，主干管则沿街区北面河岸布置，基本与等高线平行。整个管道系统呈截流式形式布置。（2）街区编号并计算其面积将各街区编上号码，并按街区的平面范围计算它们的面积，列入表2-1中。用箭头标出个街区污水排出的方向。街区面积表2-1街区编号12345678910街区面积（ha）0.851.200.630.902.161.080.881.051.760.95街区编号11121314151617181920街区面积（ha）1.440.792.191.791.461.710.481.830.251.19街区编号21222324252627282930街区面积（ha）2.051.180.531.091.470.940.480.250.60.75街区编号31323334353637383940街区面积（ha）0.770.370.891.100.741.981.460.420.720.50街区编号41424344454647484950街区面积（ha）2.32.171.130.990.680.430.550.791.250.66（3）划分设计管段，计算设计流量根据设计管段的定义和划分方法，将各干管和主干管中有本段流量进入的点（一般定义为街区两端）、集中流量及旁侧支管进入的点，作为设计管段的起讫点的检查井并编上号码。例如，主干管长1130余米，根据设计流量变化情况，可划分为1~2，2~3，3~4，4~5，5~7，7~8，8~9，7个设计管段。各设计管段的设计流量应列表进行计算。在初步设计中只设计干管和主干管的设计流量，如表2-2。污水干管设计流量计算表表2-2管段编号居住区生活污水量Q1集中流量设计流量（L/s）本段流量转输流量q2（L/s）合计平均流量（L/s）总变化系数Kz生活污水设计流量Q1（L/s）本段（L/s）转输（L/s）街区编号街区面积（ha）比流量q0（L/s）流量q1（L/s）1234567891011121~210.850.2780.24-0.242.30.55--0.5510~11----0.200.202.30.46--0.4611~12----0.580.582.1.33--1.33312~13----0.710.712.31.63--1.6313~14----1.321.322.33.04--3.0414~2----1.981.98...
