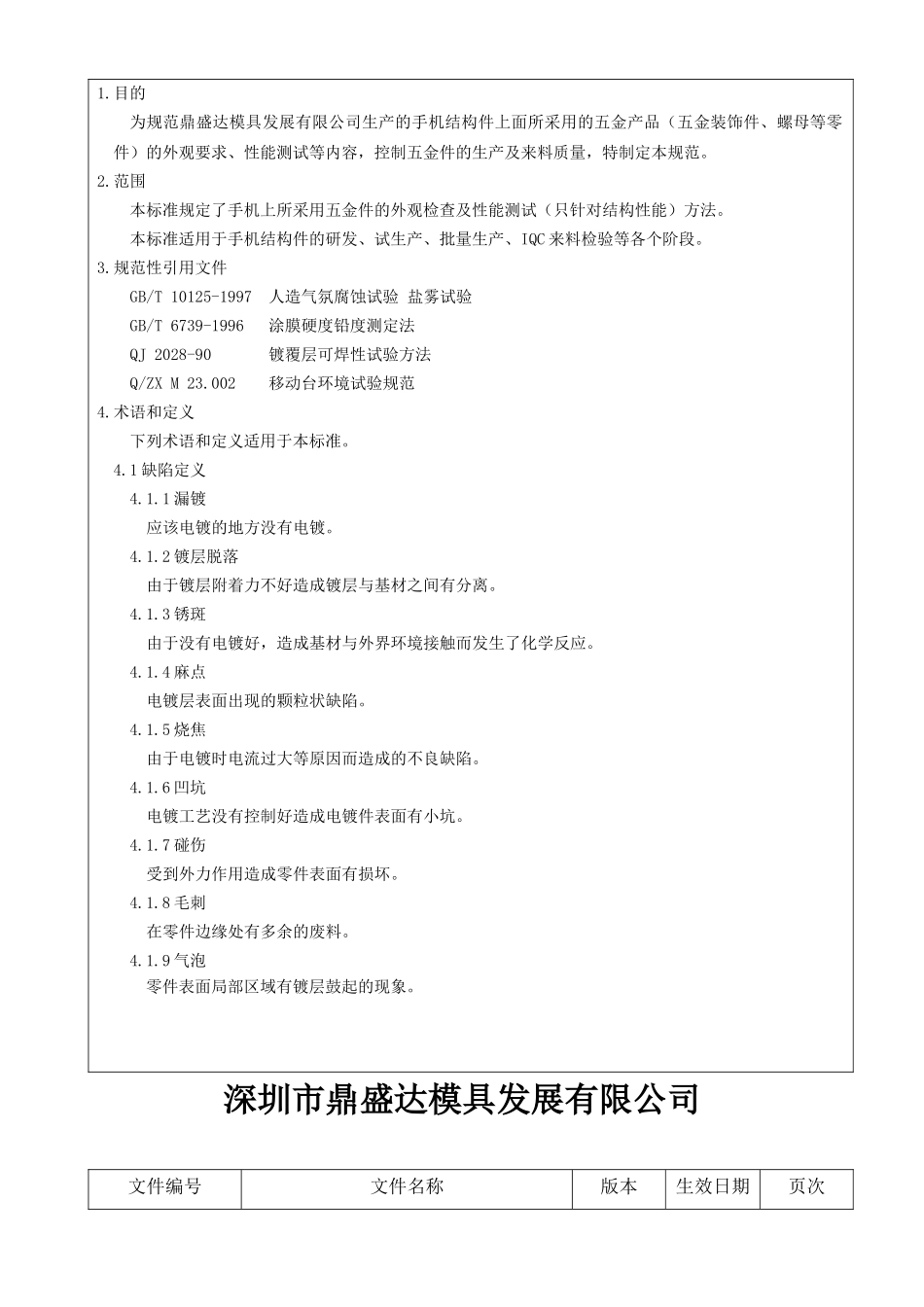

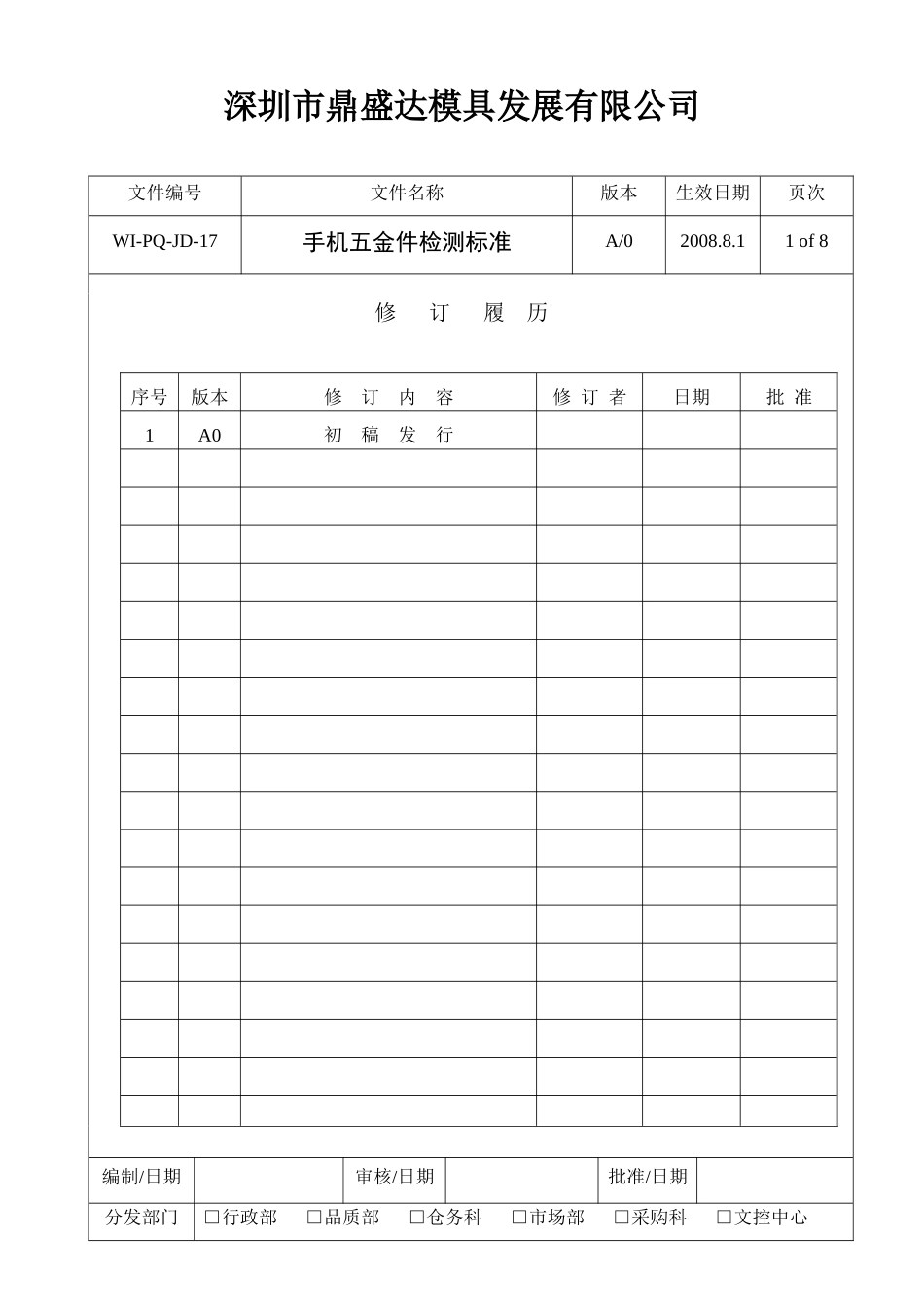

深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-17手机五金件检测标准A/02008.8.11of8编制/日期审核/日期批准/日期分发部门□行政部□品质部□仓务科□市场部□采购科□文控中心修订履历序号版本修订内容修订者日期批准1A0初稿发行□工模部□工程部□喷油科□注塑科□财务部□PMC□装配科深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-17手机五金件检测标准A/02008.8.12of81.目的为规范鼎盛达模具发展有限公司生产的手机结构件上面所采用的五金产品（五金装饰件、螺母等零件）的外观要求、性能测试等内容，控制五金件的生产及来料质量，特制定本规范。2.范围本标准规定了手机上所采用五金件的外观检查及性能测试（只针对结构性能）方法。本标准适用于手机结构件的研发、试生产、批量生产、IQC来料检验等各个阶段。3.规范性引用文件GB/T10125-1997人造气氛腐蚀试验盐雾试验GB/T6739-1996涂膜硬度铅度测定法QJ2028-90镀覆层可焊性试验方法Q/ZXM23.002移动台环境试验规范4.术语和定义下列术语和定义适用于本标准。4.1缺陷定义4.1.1漏镀应该电镀的地方没有电镀。4.1.2镀层脱落由于镀层附着力不好造成镀层与基材之间有分离。4.1.3锈斑由于没有电镀好，造成基材与外界环境接触而发生了化学反应。4.1.4麻点电镀层表面出现的颗粒状缺陷。4.1.5烧焦由于电镀时电流过大等原因而造成的不良缺陷。4.1.6凹坑电镀工艺没有控制好造成电镀件表面有小坑。4.1.7碰伤受到外力作用造成零件表面有损坏。4.1.8毛刺在零件边缘处有多余的废料。4.1.9气泡零件表面局部区域有镀层鼓起的现象。深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-17手机五金件检测标准A/02008.8.13of84.1.10粗糙镀层表面不光滑。4.1.11细划伤没有深度的划痕。4.1.12硬划伤有深度的划痕。4.1.13色泽不均零件表面的光泽与颜色呈现出不均匀的现象。4.1.14翘曲/变形零件表面不平整。4.1.15油污附在零件表面的油垢。4.1.16金属电铸件的定义将刻有产品形状的铜板放入金属盐溶液内,用电极吸附的方式,根据需要的厚度,控制一定的时间，使金属离子吸附于铜板表面，再将吸附的金属层剥离，复制与产品形状完全相同的产品。电铸件完全是金属材料。4.1.17金属装饰片的定义指手机表面用金属材料制作的装饰片，材质可分为铝、不锈钢、铜材等；工艺可分为阳极氧化、拉丝、喷砂、电镀、高光切削、腐蚀等。4.2缺陷代码对照表缺陷代码对照表见表1。表1缺陷代码对照表代码名称（单位）代码名称（单位）N数目（个）D直径(mm)L长度(mm)H深度(mm)W宽度(mm)DS距离(mm)S面积（mm2）5.手机检验条件及环境手机检验条件及环境的规则如下：a)距离：人眼与被测物表面的距离为300mm～350mm；b)时间：每片检查时间不超过10s；c)位置：检视面与桌面成45°；上下左右转动15°；d)照明：100W冷白荧光灯，光源距被测物表面500mm～550mm，（照度达600Lux～800Lux）。深圳市鼎盛达模具发展有限公司文件编号文件名称版本生效日期页次WI-PQ-JD-17手机五金件检测标准A/02008.8.14of86.螺钉及镶件螺母的检验6.1螺钉或镶件螺母的外观检验见表2。表2螺钉及镶件螺母的外观检查序号项目1漏镀/镀层脱落/锈斑不允许2烧焦/起泡/起皮不允许3碰伤/硬划伤不允许4细划伤目视不明显时允许5凹坑目视不明显时允许6颜色及光泽稍有不均目视不明显时允许7轻微的水迹及盐迹目视不明显时允许8毛刺H≤0.05mm且不锋利9粗糙参照限度样品10其它不良项目参照限度样品6.2盐雾试验参照国标GB/T10125-1997《人造气氛腐蚀试验盐雾试验》对螺钉及镶件螺母进行中性盐雾试验，在35℃±2℃的密闭环境中，湿度>85％，PH值在6.5-7.2范围内，用5％±1％的Nacl溶液，连续24h盐水喷雾后，产品表面应无锈蚀、镀层剥落等不良（可擦拭掉的锈斑不算）。6.3拉力测试用拉力计测试螺钉及螺母的最小破坏拉力大于70N；如果是自攻螺钉要求最大破坏拉力大于50N。注：将螺钉及螺母装在外壳上面后进行测试。6.4扭矩测试用扭力计测试螺钉及螺母的最小破坏扭矩大于15N.cm。注：将螺钉及螺母装在外壳上面后进行测试。6.5重点尺寸测量测试螺钉及镶件螺母的重...
