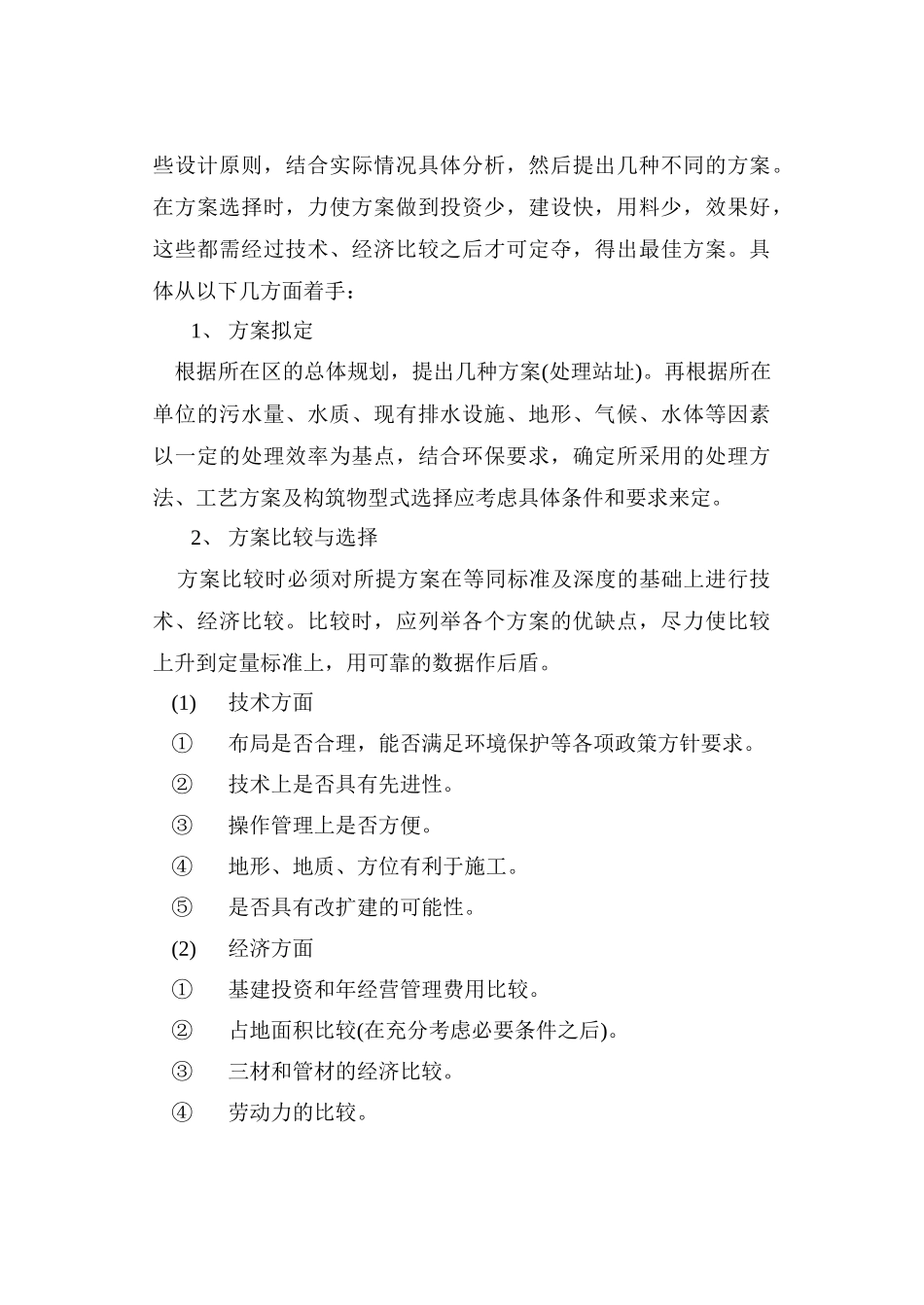

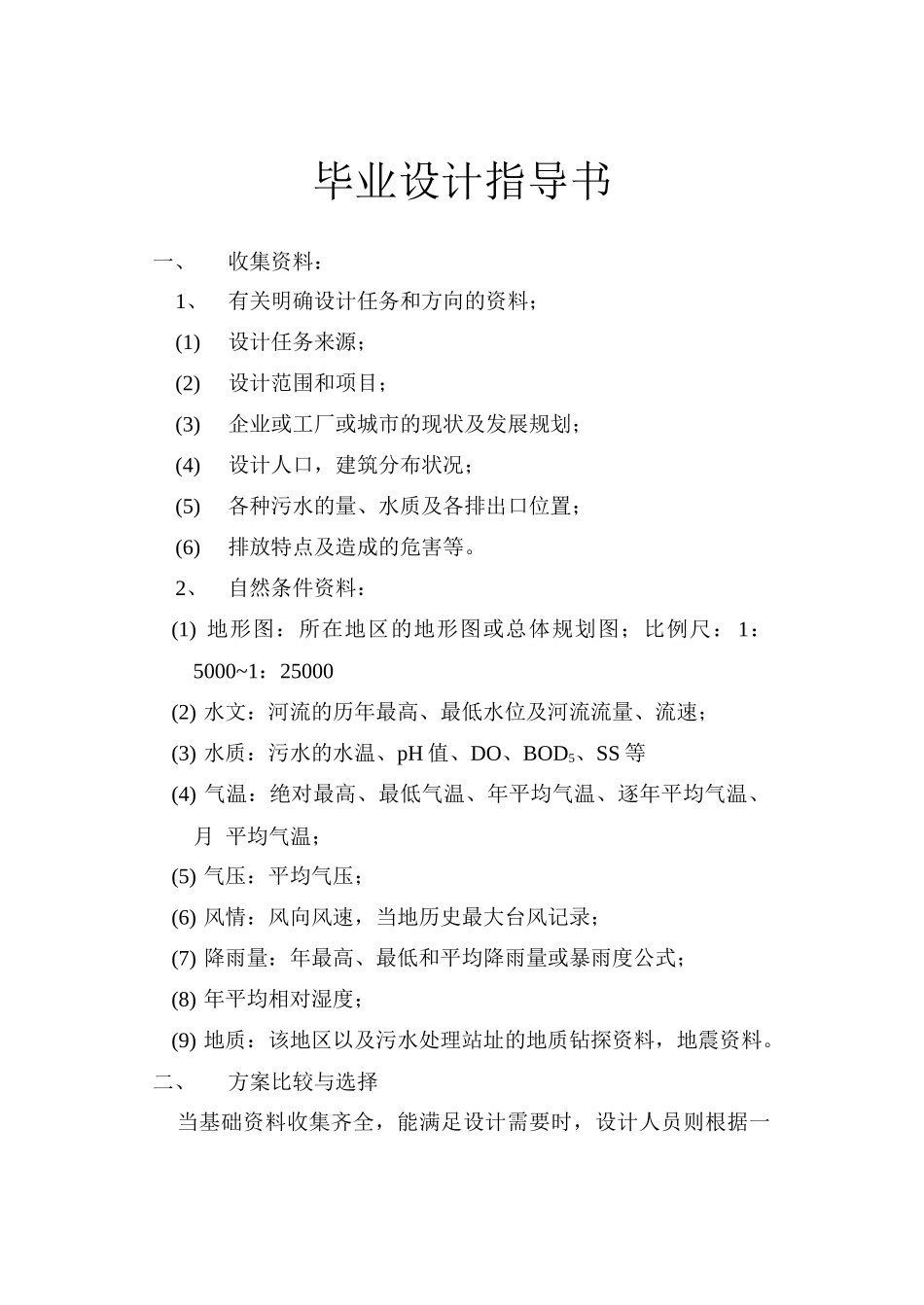

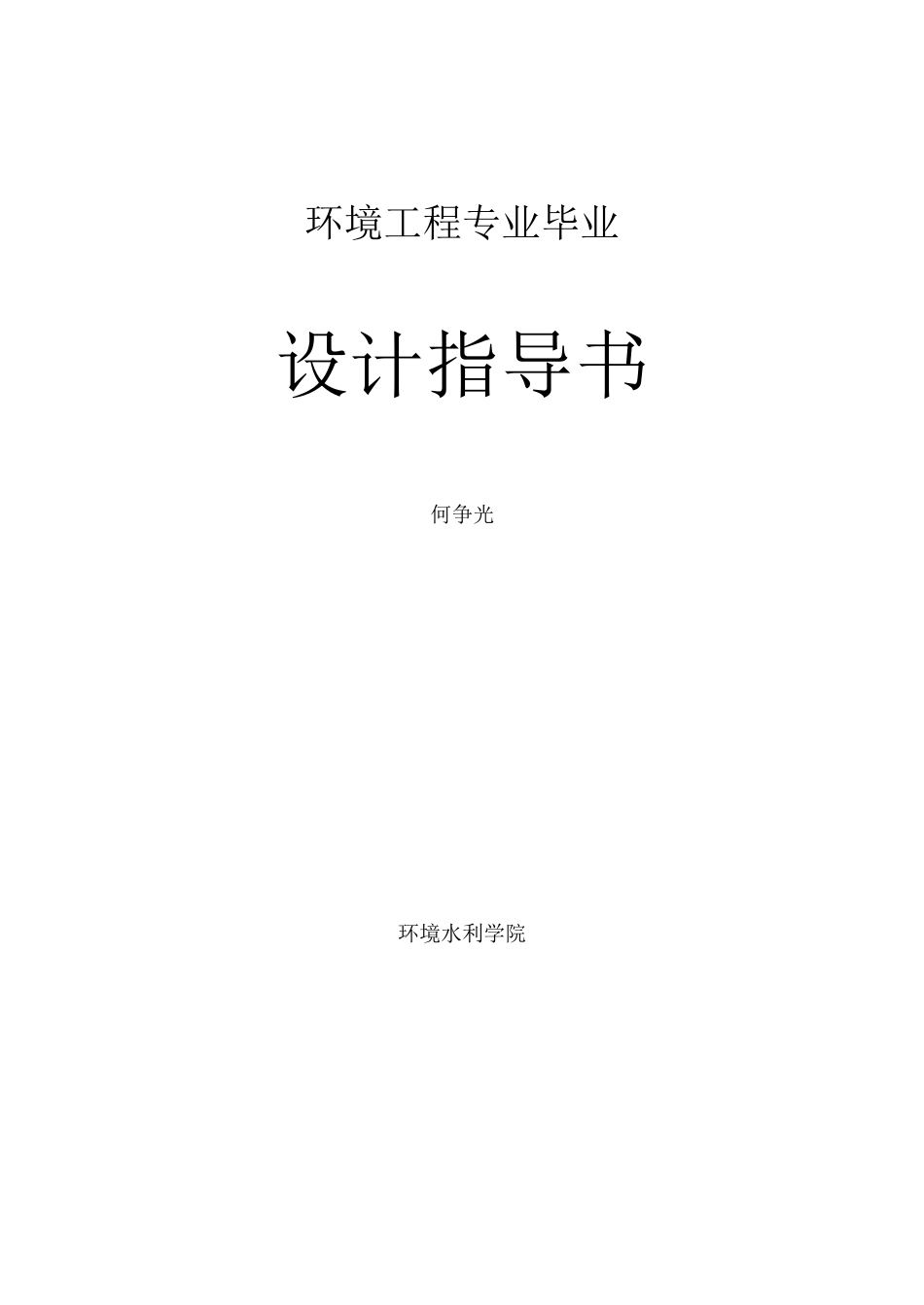

环境工程专业毕业设计指导书何争光环境水利学院毕业设计指导书一、收集资料：1、有关明确设计任务和方向的资料；(1)设计任务来源；(2)设计范围和项目；(3)企业或工厂或城市的现状及发展规划；(4)设计人口，建筑分布状况；(5)各种污水的量、水质及各排出口位置；(6)排放特点及造成的危害等。2、自然条件资料：(1)地形图：所在地区的地形图或总体规划图；比例尺：1：5000~1：25000(2)水文：河流的历年最高、最低水位及河流流量、流速；(3)水质：污水的水温、pH值、DO、BOD5、SS等(4)气温：绝对最高、最低气温、年平均气温、逐年平均气温、月平均气温；(5)气压：平均气压；(6)风情：风向风速，当地历史最大台风记录；(7)降雨量：年最高、最低和平均降雨量或暴雨度公式；(8)年平均相对湿度；(9)地质：该地区以及污水处理站址的地质钻探资料，地震资料。二、方案比较与选择当基础资料收集齐全，能满足设计需要时，设计人员则根据一些设计原则，结合实际情况具体分析，然后提出几种不同的方案。在方案选择时，力使方案做到投资少，建设快，用料少，效果好，这些都需经过技术、经济比较之后才可定夺，得出最佳方案。具体从以下几方面着手：1、方案拟定根据所在区的总体规划，提出几种方案(处理站址)。再根据所在单位的污水量、水质、现有排水设施、地形、气候、水体等因素以一定的处理效率为基点，结合环保要求，确定所采用的处理方法、工艺方案及构筑物型式选择应考虑具体条件和要求来定。2、方案比较与选择方案比较时必须对所提方案在等同标准及深度的基础上进行技术、经济比较。比较时，应列举各个方案的优缺点，尽力使比较上升到定量标准上，用可靠的数据作后盾。(1)技术方面①布局是否合理，能否满足环境保护等各项政策方针要求。②技术上是否具有先进性。③操作管理上是否方便。④地形、地质、方位有利于施工。⑤是否具有改扩建的可能性。(2)经济方面①基建投资和年经营管理费用比较。②占地面积比较(在充分考虑必要条件之后)。③三材和管材的经济比较。④劳动力的比较。⑤动力设备及动力耗费比较。(3)方案选择经以上两个方面的比较，综合考虑其它条件，经多方权衡确定出最佳方案。三、单元构筑物的设计计算1、根据建设单位提供的设计资料和设计要求确定污水处理程度。2、由原始资料确定污水处理站规模和污水处理站设计流量。3、根据处理程度及其它因素，确定污水处理方法。4、将通过比较后所得的工艺流程画出其流程示意图。5、根据工艺流程进行各个构筑物的设计计算(如A/O法流程供参考)。调节池污水泵站细格栅初沉池生物处理池二沉池河流污泥脱水浓缩池污泥泵房6、污水泵站的计算设计(1)污水量；(2)泵扬程确定；(3)选泵；(4)污水集水池容积计算；(5)泵站布置；(6)泵站附属设备的设计。注：①污水站处理按最大日流量确定；②各构筑物间连接管渠的水头损失按最大流量计算，(参见《排水工程》下册P331)要求列表格进行；③各构筑物水头损失参见《排水工程》下册P329；④从安全考虑各构筑物按最大时流量设计计算(参见《排水工程》下册P330)。四、设计图绘制1、污水处理站总平面图及污水，污泥流程图(一)总平面图(1)总平面图比例尺：1：200~1：500(2)图上要求有处理构筑物和辅助构筑物，道路、各种管线(给水、污水、污泥等)检查井，绿化带等。(3)风向玫瑰图画于图的右上方。(4)以细线给出坐标网和道路。以粗线给出各种管道线，并注明主管管径。(5)要求标出各种处理构筑物和辅助构筑物的高程。(6)画出构筑物一览表，图例及主要设备和材料一览表。(7)用坐标或其它方法标明各主要构筑物的位置。(8)平面图上各构筑物布置：要求在合理的前提下，既要紧凑又要保证一定的施工间距，同时要留有发展余地。(9)在充分考虑配水场地以及安全基础上各构筑物之间要设有必要的超越管线及全站总事故排出管。(二)流程图(1)流程图上要求绘出处理构筑物的剖面外形。(2)要求注明地面、水面、构筑物顶、底、管道中心线、泵站地墙、水泵轴中心线、设计地面等部分标高，同时标明管径。(3)高程布置要充分利用地形和原有的自然条件，并留有一定的富裕水头。(4)尽量做到使夯填方量达到平衡。2、主要构筑物的工艺设计...
