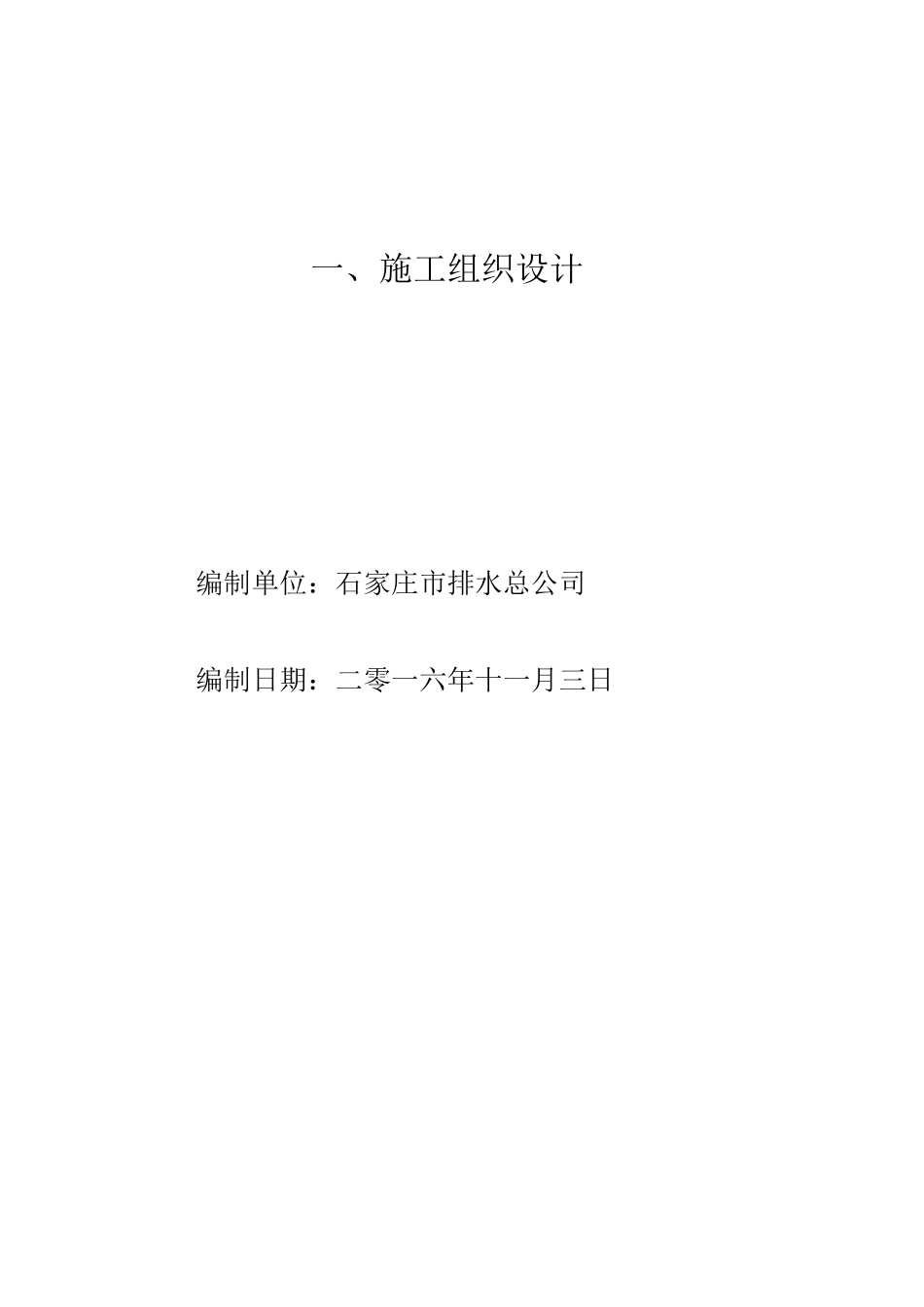

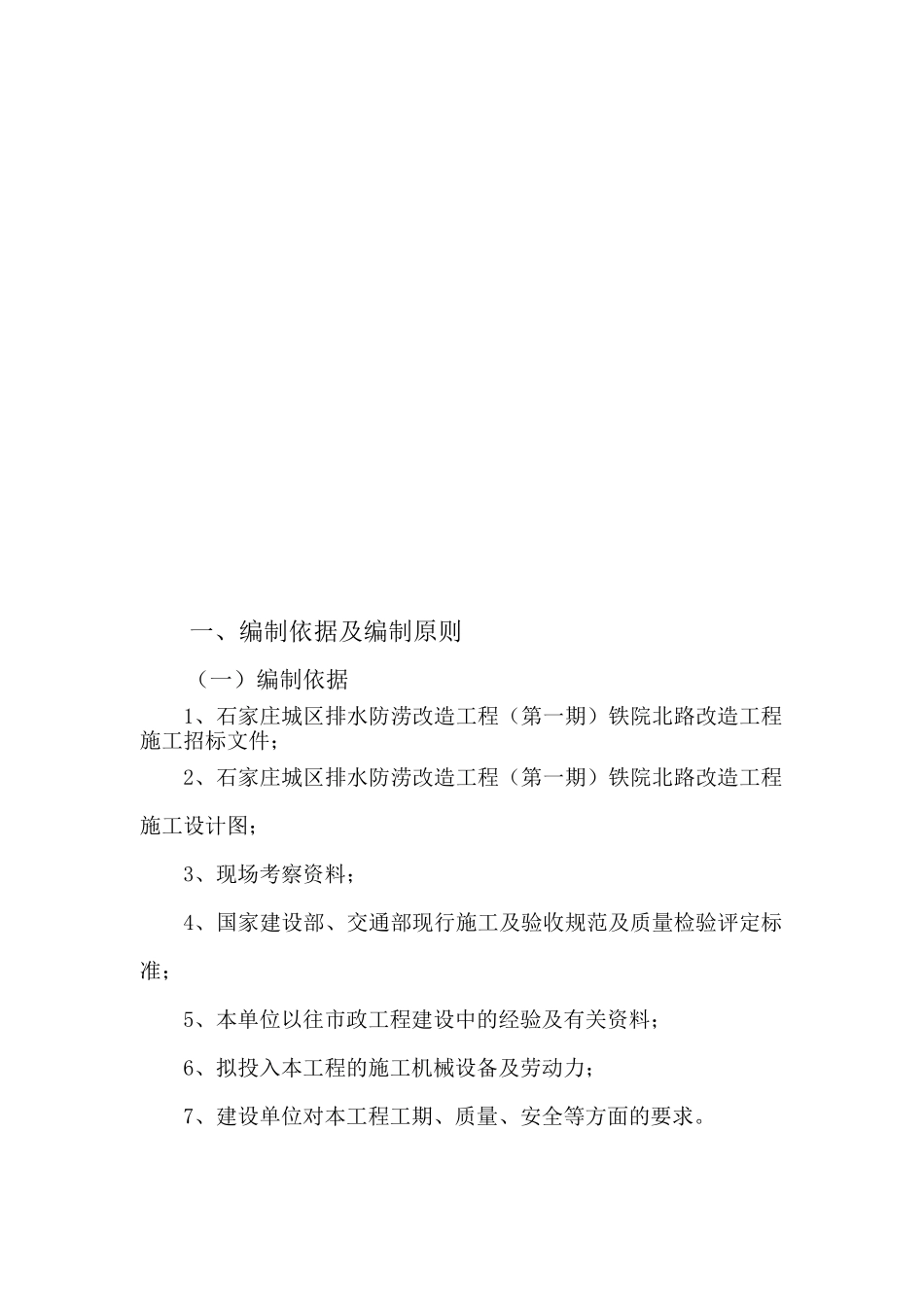

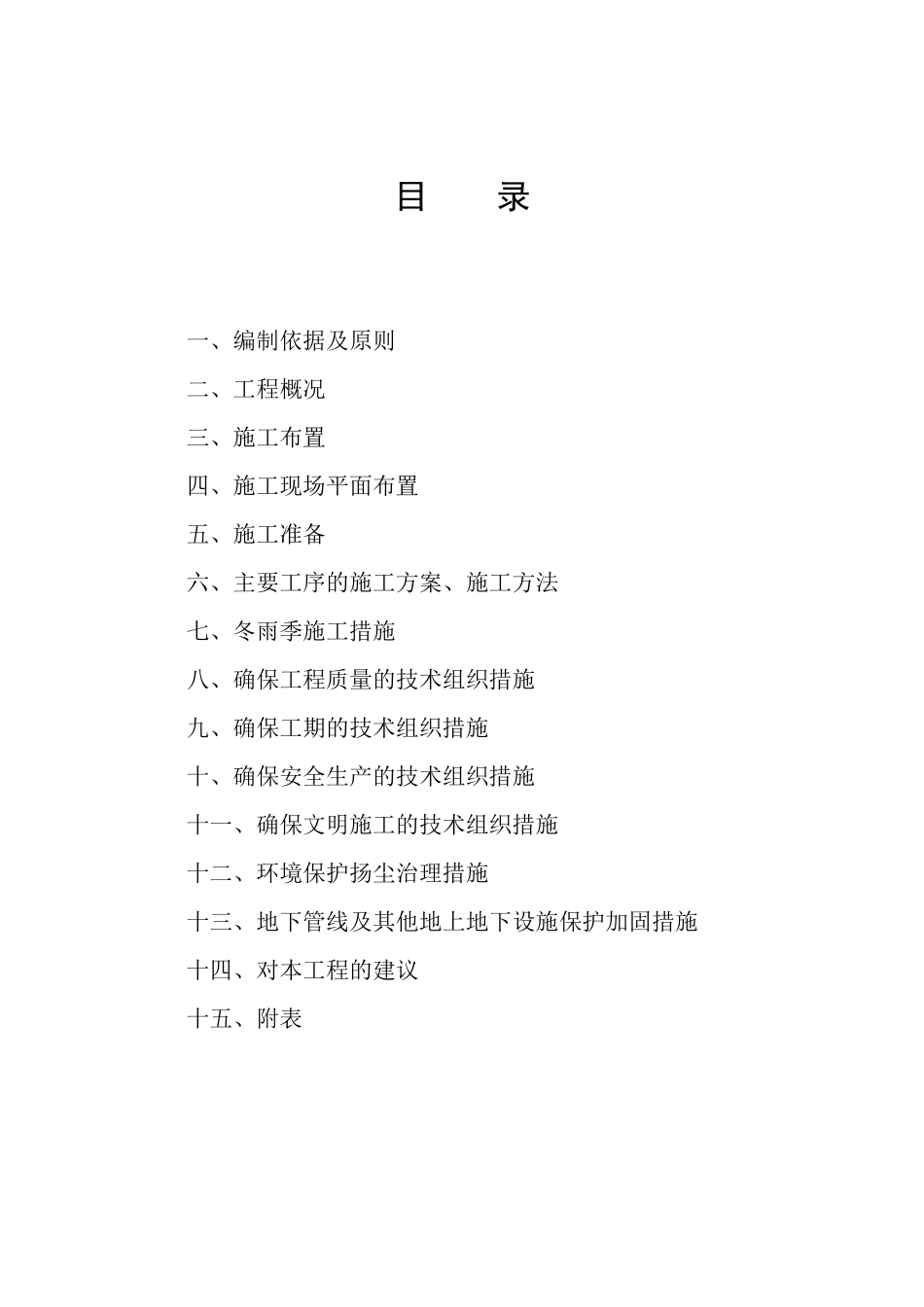

一、施工组织设计编制单位：石家庄市排水总公司编制日期：二零一六年十一月三日目录一、编制依据及原则二、工程概况三、施工布置四、施工现场平面布置五、施工准备六、主要工序的施工方案、施工方法七、冬雨季施工措施八、确保工程质量的技术组织措施九、确保工期的技术组织措施十、确保安全生产的技术组织措施十一、确保文明施工的技术组织措施十二、环境保护扬尘治理措施十三、地下管线及其他地上地下设施保护加固措施十四、对本工程的建议十五、附表一、编制依据及编制原则（一）编制依据1、石家庄城区排水防涝改造工程（第一期）铁院北路改造工程施工招标文件；2、石家庄城区排水防涝改造工程（第一期）铁院北路改造工程施工设计图；3、现场考察资料；4、国家建设部、交通部现行施工及验收规范及质量检验评定标准；5、本单位以往市政工程建设中的经验及有关资料；6、拟投入本工程的施工机械设备及劳动力；7、建设单位对本工程工期、质量、安全等方面的要求。（二）编制原则1、遵守招标文件各项条款要求，全面响应招标文件，认真贯彻业主或工程师及其授权人或代表的指示、指令和要求；2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合；3、自始至终对施工现场坚持实施全员、全方位、全过程严密监控动静结合，科学管理的原则；4、强化精品意识，以“视昨天为落后，视精品为合格”的企业精神为指导，使本工程成为一项质优的精品工程。二、工程概况铁院北路为石家庄市东西向支路。本次设计西起京广铁路东侧（规划新胜利大街），经规划铁院西路（现状未形成）、柳阳街，东至胜利大街西侧路边，全长1170.89m。本路段现状为一块板，由于此路段线积水问题严重，现状雨污水管道废除新建，根据甲方要求，本次对道路排水进行临时改造。铁院北路西起京广铁路东侧（规划新胜利大街），经规划铁西路（现状未形成）、柳阳街、医院南路、东至胜利大街西侧路边。（一）道路工程本次设计断面型式为单幅路型式，路面宽度按现状形成。路面结构：1、车行道路面结构为：上面层：细粒式沥青混凝土ＡＣ－13Ｃ4cm粘层油下面层中粒式沥青混凝土ＡＣ－16Ｃ6cm下封层1cm透油层基层：水泥稳定碎石18cm石灰粉煤灰碎石18cm底基层：石灰粉煤灰土16cm总厚度63cm2、人行道结构：彩色混凝土透水砖6cm粗砂找平3cm级配碎石20cm总厚度29cm3、人行道、缘石及树池人行道铺装采用彩色混凝土透水砖、尺寸长（㎝）×宽（㎝）×厚（㎝）为20×10×6。彩色混凝土透水砖不得有缺棱掉角、裂纹等现象，其指标应符合《透水砖》（JC/T945-2005）要求。铺装结构是：6㎝厚彩色混凝土透水砖，3㎝厚粗砂，20㎝级配碎石。路缘石采用青石，其长×宽×高分别为74㎝×15㎝×30㎝；平石、侧石采用混凝土预制，混凝土平石、侧石抗压强度为C35。平石、侧石尺寸：长×宽×高分别为74㎝×29㎝×10㎝、49㎝×10㎝×25㎝。树池尺寸为1.2×1.2m，树池边框采用青石。（二）排水部分：排水系统采用雨污水分流制雨污水管线断面由于按规划断面控制现状难以实施，因此本次设计根据现场实际情况采用雨污水断面，本次设计为临时管道。1、雨水工程雨水管道铁院北路由京广铁路至柳杨街段现状雨水管道及检查井拆除新建，柳阳街以东保留现状雨水管道与新建雨水管道连通，连通后雨水管道经柳阳街和医院南路排入胜利大街现状雨水管道。铁院北路设计新建雨水管道一道，位于车行道上，管径为DN1000、DN1200，雨水管道收集道路两侧相应排水区域内的雨水，流向排入柳阳街新建雨水管道。柳阳街及医院南路现状雨水管道及检查井拆除新建雨水管道一道，位于车行道上，管径为DN1200、DN1500，流向排入胜利大街雨水管道。雨水口铁院北路新建雨水管道两侧雨水口及雨水口连接管拆除新建，并在需要地方新增雨水口，柳阳街及医院南路保留雨水口及接户井并接入雨水检查井。雨水口采用单立篦雨水口。雨水检查井与接户井设计排水检查井均采用MU15混凝土砌块砌筑，砌筑砂浆采用Mb15砌块专用水泥砂浆。DN1000、DN1200雨水管道检查井选用圆形雨水检查井，DN1500雨水管道检查井选用矩形直线雨水检查井，雨水接户井选用￠1030圆形雨水检查井。2、污水工程污水管...
