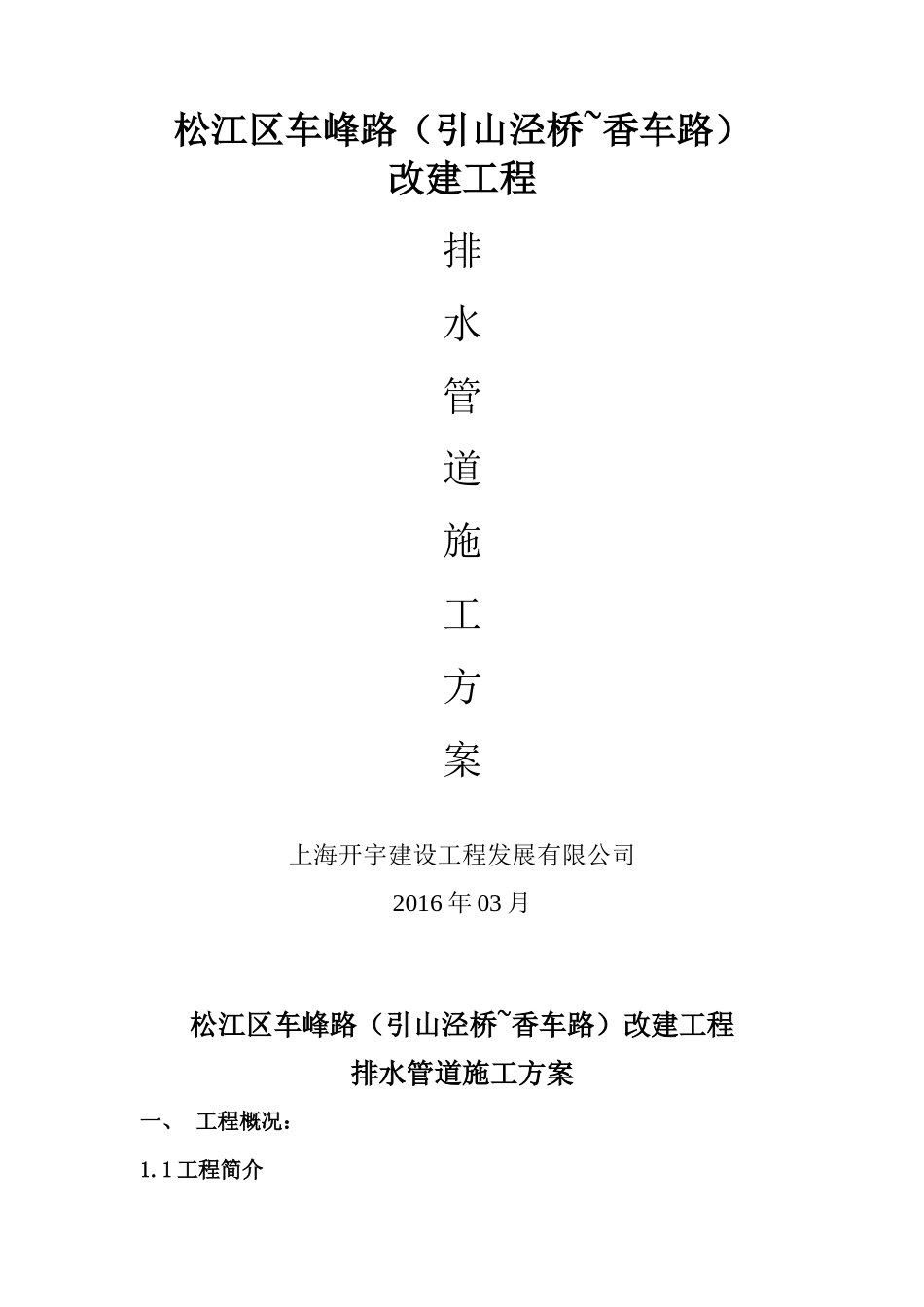

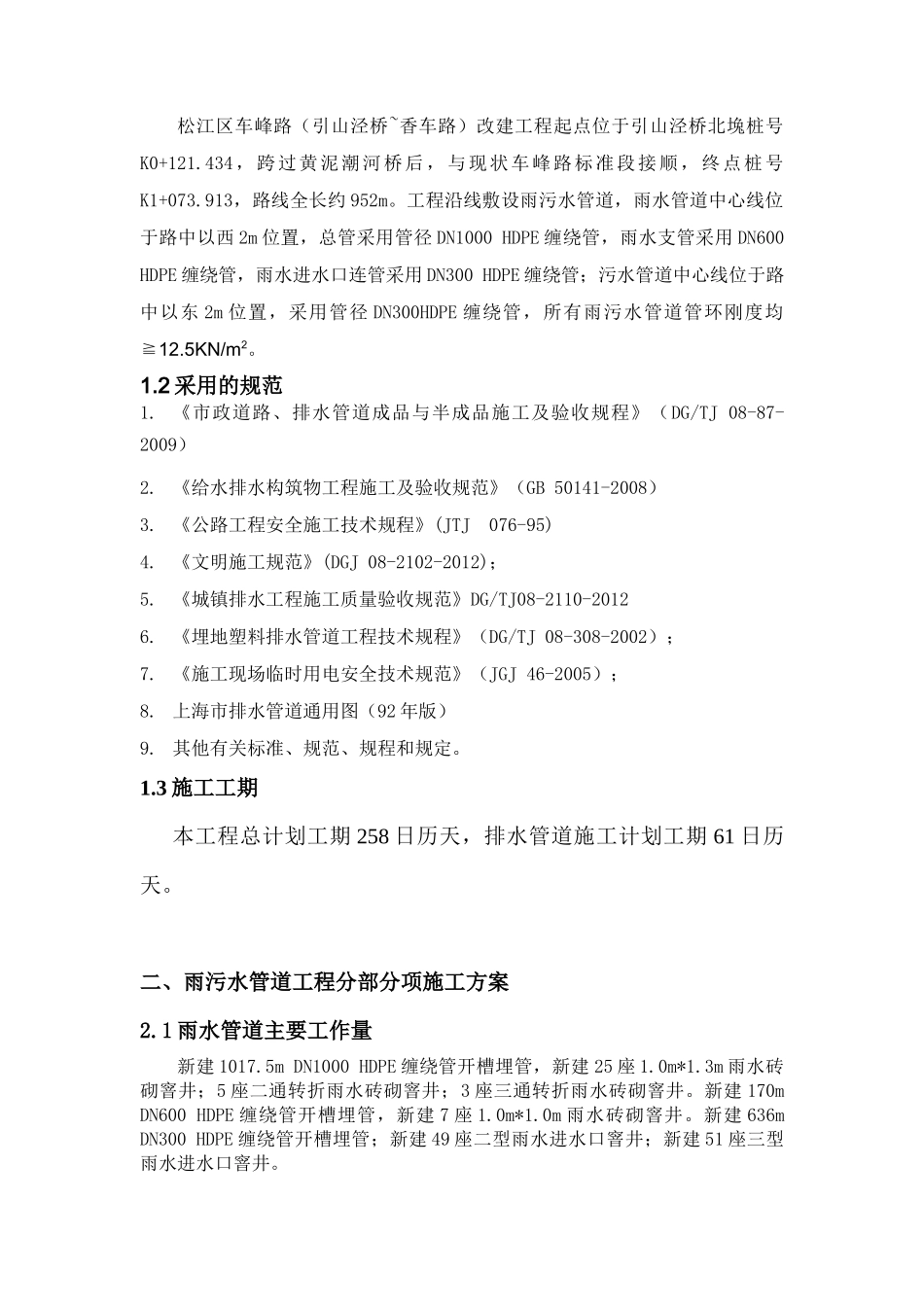

松江区车峰路(引山泾桥~香车路)改建工程排水管道施工方案上海开宇建设工程发展有限公司2016年03月松江区车峰路(引山泾桥~香车路)改建工程排水管道施工方案一、工程概况:1.1工程简介松江区车峰路(引山泾桥~香车路)改建工程起点位于引山泾桥北堍桩号K0+121.434,跨过黄泥潮河桥后,与现状车峰路标准段接顺,终点桩号K1+073.913,路线全长约952m。工程沿线敷设雨污水管道,雨水管道中心线位于路中以西2m位置,总管采用管径DN1000HDPE缠绕管,雨水支管采用DN600HDPE缠绕管,雨水进水口连管采用DN300HDPE缠绕管;污水管道中心线位于路中以东2m位置,采用管径DN300HDPE缠绕管,所有雨污水管道管环刚度均≧12.5KN/m2。1.2采用的规范1.《市政道路、排水管道成品与半成品施工及验收规程》(DG/TJ08-87-2009)2.《给水排水构筑物工程施工及验收规范》(GB50141-2008)3.《公路工程安全施工技术规程》(JTJ076-95)4.《文明施工规范》(DGJ08-2102-2012);5.《城镇排水工程施工质量验收规范》DG/TJ08-2110-20126.《埋地塑料排水管道工程技术规程》(DG/TJ08-308-2002);7.《施工现场临时用电安全技术规范》(JGJ46-2005);8.上海市排水管道通用图(92年版)9.其他有关标准、规范、规程和规定。1.3施工工期本工程总计划工期258日历天,排水管道施工计划工期61日历天。二、雨污水管道工程分部分项施工方案2.1雨水管道主要工作量新建1017.5mDN1000HDPE缠绕管开槽埋管,新建25座1.0m*1.3m雨水砖砌窨井;5座二通转折雨水砖砌窨井;3座三通转折雨水砖砌窨井。新建170mDN600HDPE缠绕管开槽埋管,新建7座1.0m*1.0m雨水砖砌窨井。新建636mDN300HDPE缠绕管开槽埋管;新建49座二型雨水进水口窨井;新建51座三型雨水进水口窨井。2.2污水管道主要工作量新建421mDN300HDPE缠绕管开槽埋管,新建13座Φ1000钢筋砼污水窨井。2.3雨污水管道工程施工总体安排根据施工技术操作规程及设计要求:(1)当排水管埋深≤3m时,采用横列板支撑开槽施工,基坑沟槽明排水。(2)埋深>3m时,采用钢板桩支撑,并采取单排轻型井点降水措施施工。2.4雨污水管道施工工艺流程施工测量放样沟槽开挖基坑H≤3米沟槽开挖基坑H>3米打设钢板桩横列板支撑井点降水沟槽明排水验收及清理现场管道基础管道铺设、接口按要求磅水试验砌筑窨井管道黄砂坞膀拆板回填土沟槽回填土拔钢板桩、井点管2.5井点降水施工及技术要求2.5.1施工工艺流程放线定位→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→开动离心水泵抽水→测量观测井中地下水位变化。2.5.2操作要点(1)井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。当基坑(槽)宽度小于6m,且降水深度不超过6m时,可采用单排井点,设在基坑(槽)的两侧;当基坑面积较大时,宜采用环形井点,挖土设备进出通道处,可不封闭,间距可达4m。井点管距坑壁不应小于1.0m,间距由1.2-2.0m,埋深根据降水深度及含水层位置决定,但必须埋入含水层内。(本工程基坑宽度3.25m,沟槽深度5m左右采用单排井点降水)(2)井点管埋设,成孔用离心泵抽水射水冲孔,孔径为100-200mm,井深比井点设计深50cm;洗井用0.6m3空压机或水泵将井内泥浆抽出;井点用人工直接插入孔内,使露出地面1m,然后倒入粒径5-20mm石子,使管底有50cm高,再沿井点管四周均匀投放2-4mm粒径粗砂,上部0.5m深度内,用粘土填实以防漏气。(3)井点管埋设完毕应与抽水设备连通,接通电源,即可进行试抽水,检查有无漏气、淤塞情况,出水是否正常,如有异常情况,应检修后方可使用。(4)井点使用时,应保持连续不断抽水,并配用双电源以防断电。一般抽水3-5d后水位降落漏斗基本趋于稳定。(5)基础和地下构筑物完成并回填土后,方可拆除井点系统。拔出可借助于水泵射水冲刷拔管,所留孔洞用砂或土堵塞。(6)井点降水时,应对水位降低区域内的建筑物进行沉降观测,发现沉陷或水平位移过大时,应及时采取防护技术措施。2.5.3井点降水布置见下图原地面离心水原水位线1m井管0.5m降低水位后水位线滤管2.6沟槽横列板支撑当沟槽深度H≤3.0m时,采用横列板支撑,沟槽内设置明沟排水。围令板要求平整无弯曲,挖土至1m...
