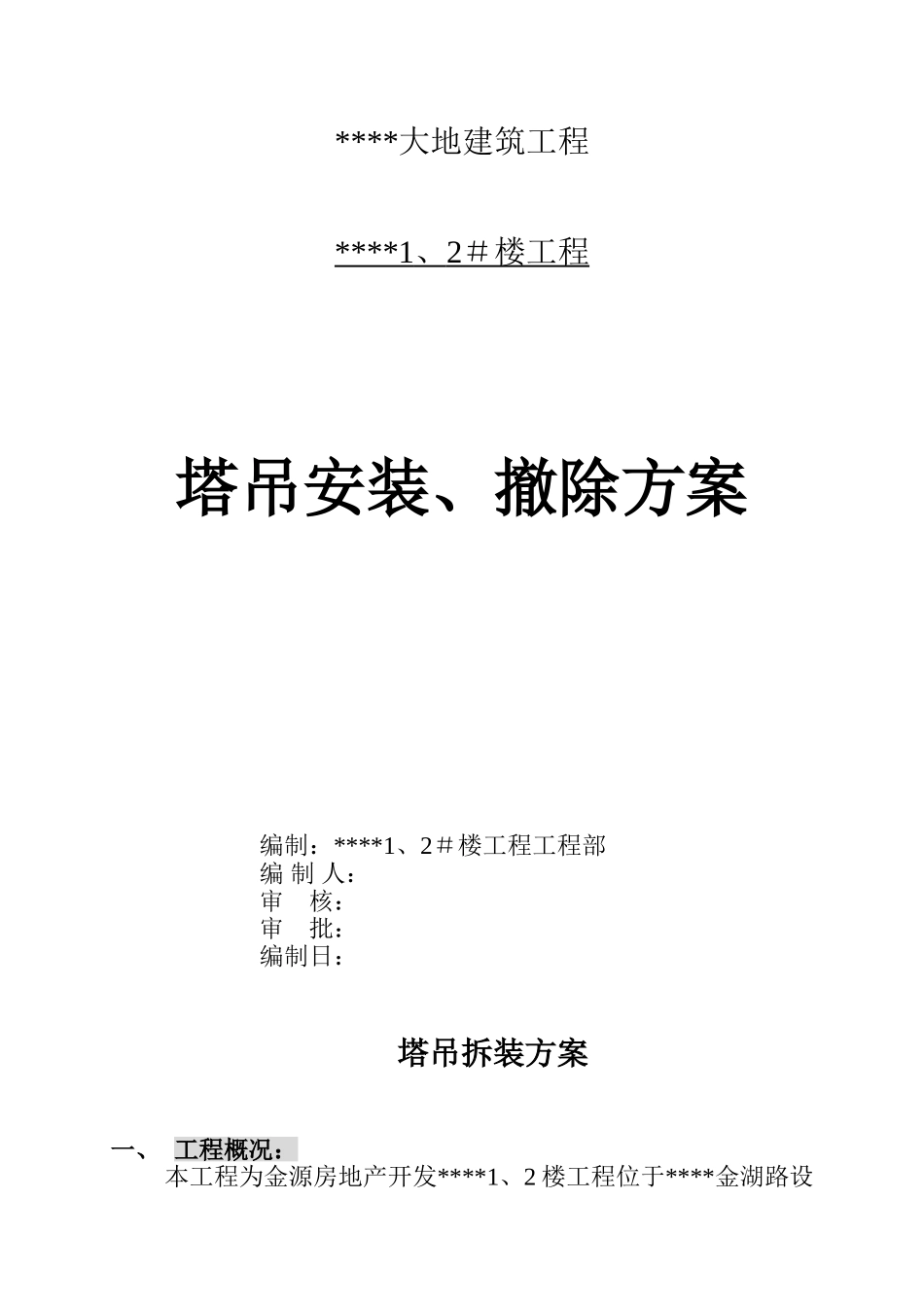

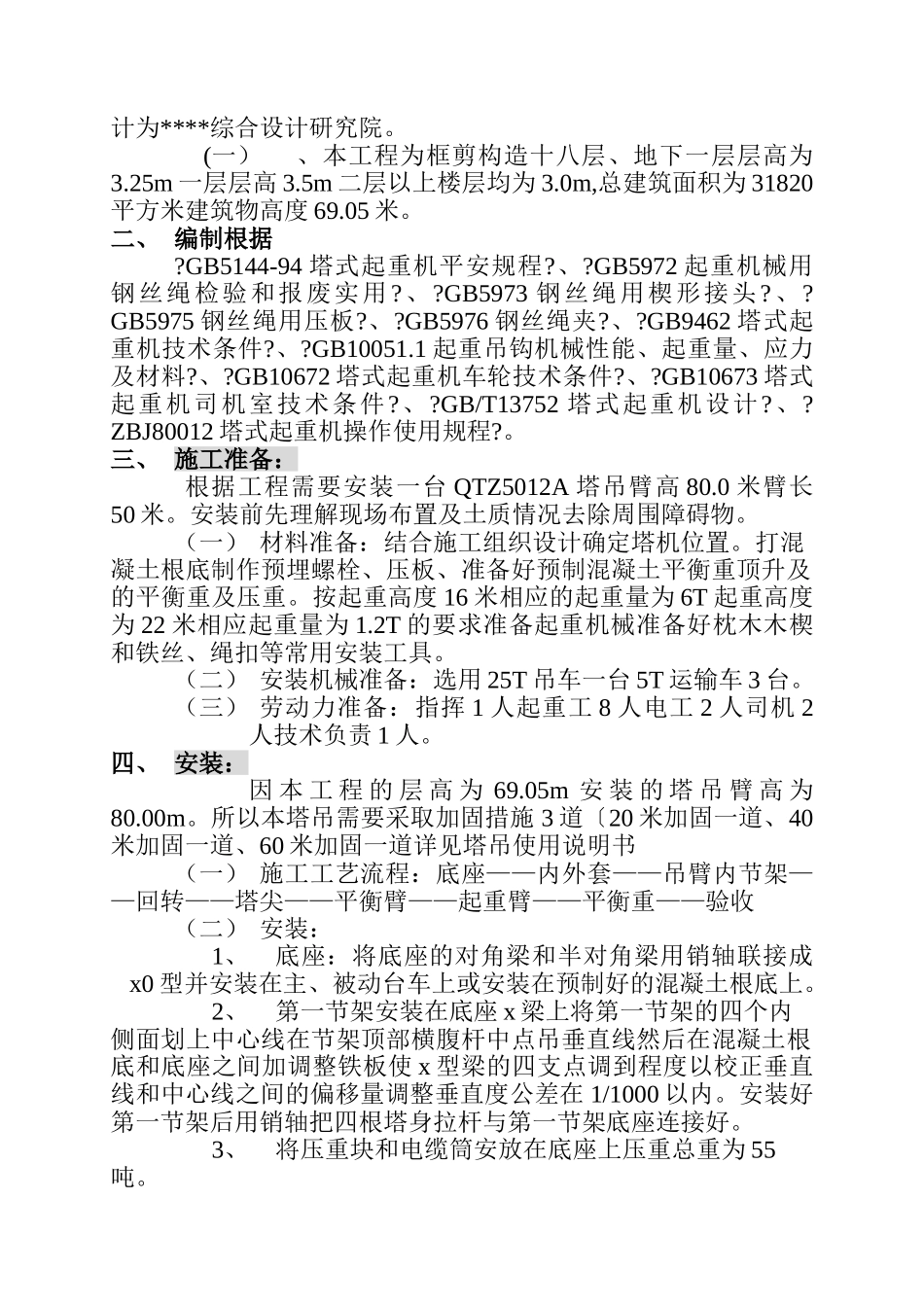

****大地建筑工程****1、2＃楼工程塔吊安装、撤除方案编制：****1、2＃楼工程工程部编制人：审核：审批：编制日：塔吊拆装方案一、工程概况：本工程为金源房地产开发****1、2楼工程位于****金湖路设计为****综合设计研究院。(一）、本工程为框剪构造十八层、地下一层层高为3.25m一层层高3.5m二层以上楼层均为3.0m,总建筑面积为31820平方米建筑物高度69.05米。二、编制根据?GB5144-94塔式起重机平安规程?、?GB5972起重机械用钢丝绳检验和报废实用?、?GB5973钢丝绳用楔形接头?、?GB5975钢丝绳用压板?、?GB5976钢丝绳夹?、?GB9462塔式起重机技术条件?、?GB10051.1起重吊钩机械性能、起重量、应力及材料?、?GB10672塔式起重机车轮技术条件?、?GB10673塔式起重机司机室技术条件?、?GB/T13752塔式起重机设计?、?ZBJ80012塔式起重机操作使用规程?。三、施工准备：根据工程需要安装一台QTZ5012A塔吊臂高80.0米臂长50米。安装前先理解现场布置及土质情况去除周围障碍物。（一）材料准备：结合施工组织设计确定塔机位置。打混凝土根底制作预埋螺栓、压板、准备好预制混凝土平衡重顶升及的平衡重及压重。按起重高度16米相应的起重量为6T起重高度为22米相应起重量为1.2T的要求准备起重机械准备好枕木木楔和铁丝、绳扣等常用安装工具。（二）安装机械准备：选用25T吊车一台5T运输车3台。（三）劳动力准备：指挥1人起重工8人电工2人司机2人技术负责1人。四、安装：因本工程的层高为69.05m安装的塔吊臂高为80.00m。所以本塔吊需要采取加固措施3道〔20米加固一道、40米加固一道、60米加固一道详见塔吊使用说明书（一）施工工艺流程：底座——内外套——吊臂内节架——回转——塔尖——平衡臂——起重臂——平衡重——验收（二）安装：1、底座：将底座的对角梁和半对角梁用销轴联接成x0型并安装在主、被动台车上或安装在预制好的混凝土根底上。2、第一节架安装在底座x梁上将第一节架的四个内侧面划上中心线在节架顶部横腹杆中点吊垂直线然后在混凝土根底和底座之间加调整铁板使x型梁的四支点调到程度以校正垂直线和中心线之间的偏移量调整垂直度公差在1/1000以内。安装好第一节架后用销轴把四根塔身拉杆与第一节架底座连接好。3、将压重块和电缆筒安放在底座上压重总重为55吨。4、自长平台安装在第一节架顶部将四个活动挂钩挂在横腹杆上。5、油缸顶升梁安装在第一节架内使梁两端的活动脚搁在最低一块内踏板上。6、将内套架Ⅰ节架及各部件组装好后吊装到率一节架内将塞杆耳环与油缸顶升梁铰点用销轴联接好再将内外塔连接件与第一节架用螺栓固定。7、转支承、上下回转支承架回转机构平台、栏杆等部件组装好后安装到套架一节架顶部。塔顶节用销轴与回转上支承架固定。8、平衡臂在地面拼装好装上起升机构、平衡臂拉杆、平台、挡风板、栏杆等部件然后将平衡臂吊起用销轴与回转上支承架连接固定然后将平稳臂尾部抬高直至臂上的拉杆与塔顶上的拉杆用销轴联接好后放平平衡臂装上局部平衡重〔40m臂长时装1块1200Kg45m臂长时装1块1700Kg50m臂长时装一块2500㎏,35m臂长时不装〕。9、臂架可根据施工需要装为50m的长度装上变幅小车和小车牵引机构连接和穿绕变幅小车的钢丝绳再将起重臂拉杆装于臂架上。〔1〕用吊车将起重臂吊起使臂根铰点与回转上支承架的铰点耳对正用销轴连接起来头部放下穿绕起升滑轮组钢丝绳然后再将头部抬起将已装好的起重臂拉杆的端用销轴与塔顶架连接。〔2〕臂架拉杆与塔顶节架连接的如下：首先把起重卷扬机的起升钢丝绳经塔顶滑轮引出来固定在臂架拉杆的端渐渐起动起升机构钢丝绳便缓慢地把臂架拉杆拉向塔顶直至把销轴穿上。10、在地面将操作室的一切电气设备装配好后吊起安装在回转上支承架侧面并用销子固定好。11、吊装平衡重：根据所用的臂架长度装上5块总重量为11000Kg平衡重。12、穿绕钢丝绳：将起升钢绳引出将绳端固定在臂杆头部。13、检查一切安装就绪联接紧固后接通电源线。14、进展试运转。15、试运转一切顺利方可开场顶升加节。（三）顶升步骤：1、顶升时应配指挥2人〔地面1人自升平台1人〕安装工8人〔地面1人自升平台上7人〕塔吊司机2人〔1人在液压系统平台1人在操作室〕电工2人...
