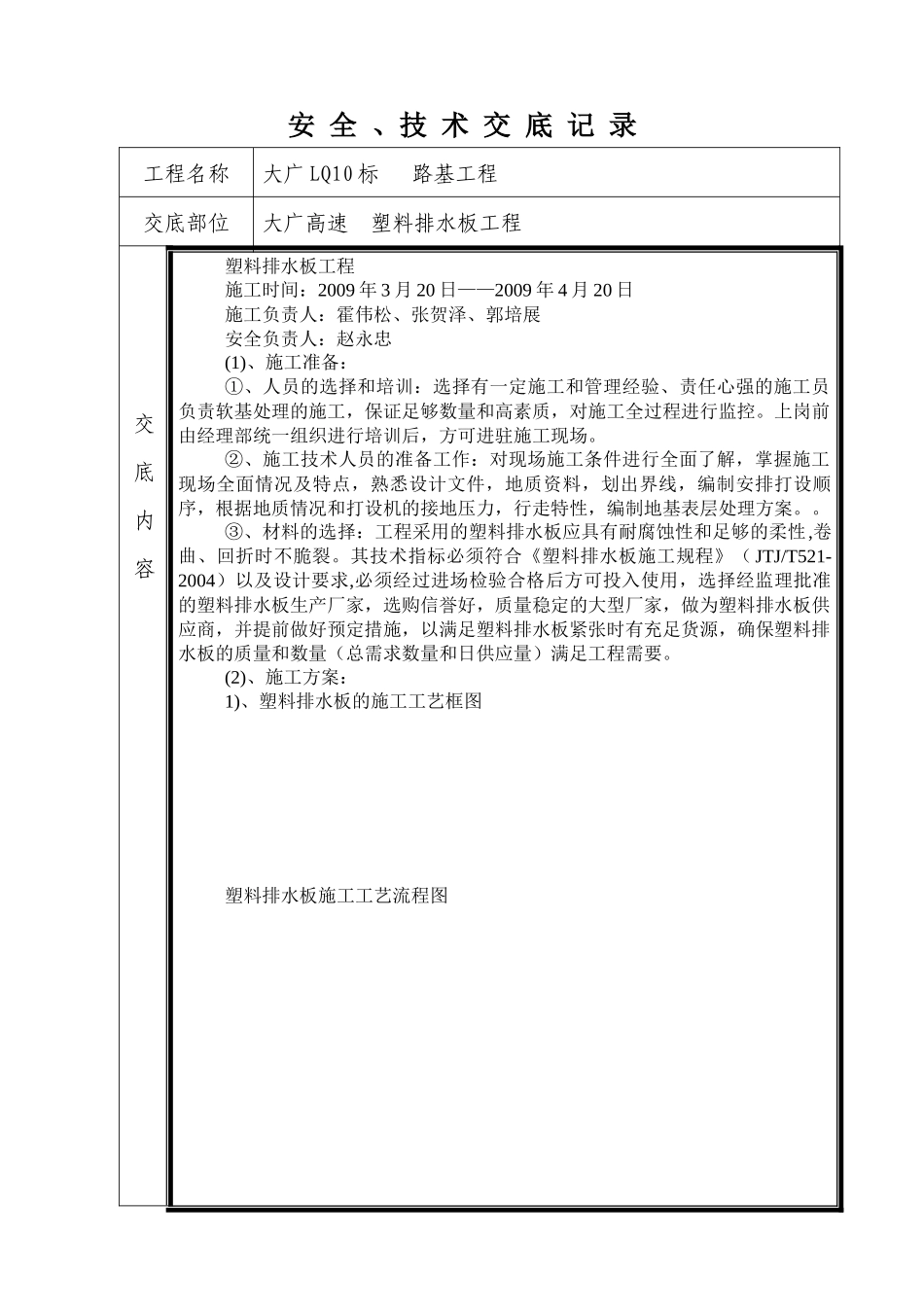

安全、技术交底记录工程名称大广LQ10标路基工程交底部位大广高速塑料排水板工程交底内容塑料排水板工程施工时间：2009年3月20日——2009年4月20日施工负责人：霍伟松、张贺泽、郭培展安全负责人：赵永忠(1)、施工准备：①、人员的选择和培训：选择有一定施工和管理经验、责任心强的施工员负责软基处理的施工，保证足够数量和高素质，对施工全过程进行监控。上岗前由经理部统一组织进行培训后，方可进驻施工现场。②、施工技术人员的准备工作：对现场施工条件进行全面了解，掌握施工现场全面情况及特点，熟悉设计文件，地质资料，划出界线，编制安排打设顺序，根据地质情况和打设机的接地压力，行走特性，编制地基表层处理方案。。③、材料的选择：工程采用的塑料排水板应具有耐腐蚀性和足够的柔性,卷曲、回折时不脆裂。其技术指标必须符合《塑料排水板施工规程》（JTJ/T521-2004）以及设计要求,必须经过进场检验合格后方可投入使用，选择经监理批准的塑料排水板生产厂家，选购信誉好，质量稳定的大型厂家，做为塑料排水板供应商，并提前做好预定措施，以满足塑料排水板紧张时有充足货源，确保塑料排水板的质量和数量（总需求数量和日供应量）满足工程需要。(2)、施工方案：1)、塑料排水板的施工工艺框图塑料排水板施工工艺流程图①、施工准备：按照施工图纸提供的原地面整平高程进行场地平整，清除地面以下的一切障碍物（包括石块、树根和垃圾等），准确地进行桩位放样，做好排水系统，保证排水通道畅通以利于软土排水固结。②、放桩定位：利用全站仪配合经纬仪测放轴线和桩位，用竹签或钢筋绑定，并在顶端涂红色油漆标记。③、结合施工机械作业和行走需要铺设排水砂垫层20cm，并测量平整的高程，施工中避免混入泥土、杂物，砂料的渗透系数、颗粒级配及含泥量等满足设计要求。④、排水板处治宽度至坡脚外0.5m，砂垫层宽出路堤坡脚0.5m。将质量合格的砂运至施工现场，按计算用量卸料，用人工配合推土机铺设砂垫层并压实。⑤、按设计分区，设各区边界线，分区测量定出板位并做好标记，且每区段的塑料排水板总量与设计要求数量相同，塑料排水板以B型板为宜，断面尺寸为10cm*0.4cm，按正三角形布设，间距为1.5m，排水板的深度按设计要求施工。⑥、插带机就位，调整导架垂直度，空心套管中传入塑料排水板，对中就位。就位时板距偏差小于等于15cm，竖直度偏差不大于1.5%。⑦、将塑料排水板端部穿过预制靴头固定架，对折带子长约10cm，固定联接。⑧、松卷扬机，将套管和排水板激振入地下至设计深度后关机，板长不小于设计，配置检测深度的设备，插入过程中导轨垂直，钢管套不得弯曲，透水率套不能被撕破和污染，排水板底部用锚具锚固，以免拔出套管时将芯板带出。⑨、启动卷扬机，拔出套管，当下口露出地面，即可移位。同时将带子高出砂砾垫层10cm平齐剪断，塑料排水板顶部伸入砂砾垫层20cm，使其与砂砾垫层贯通，并将其保护好，防止受损，然后铺设10cm砂砾找平，再铺设土工格栅及上层20cm的砂砾垫层。⑩、塑料排水板搭接采用滤套内平接的方式，芯板对扣，凹凸对齐，搭接长度不小于20cm，滤套包裹并固定。2)、塑料排水板的施工操作注意事项：①、施工前工程技术负责人和施工人员必须熟悉设计图纸和设计要求以及地质条件，制定详细的施工方案。②、用经纬仪和钢尺定位放线、定桩位、编号、钉竹板桩，中心误差小于10cm。③、施工现场堆放的塑料排水板盘带应加以适当覆盖，以防暴露在空气中老化。④、插入过程中导轨应垂直、钢套管不得弯曲，透水滤套不应被撕破和污染；排水板底部应有可靠的锚固措施，以免拔出套管时将芯板带出。⑤、塑料排水板留出孔口长度应保证伸入砂垫层不小于50cm，预留段应及时弯折埋设于砂垫层中，与砂垫层贯通，并采取保护措施，然后铺设土工格栅及上层砂垫层。⑥、塑料排水板不得搭接，施工中防止泥土等杂物进入套管内，一旦发现应及时清除，打设形成的孔洞应用砂回填，不得用土块堵塞。⑦、塑料排水板端部穿过预制靴头固定架，对折带子长约10cm，固定联结。⑧、施工原始记录必须专人现场认真填写，不允许后补，如发现弄虚作假，除对现场负责人严肃处理外，其当日施...
