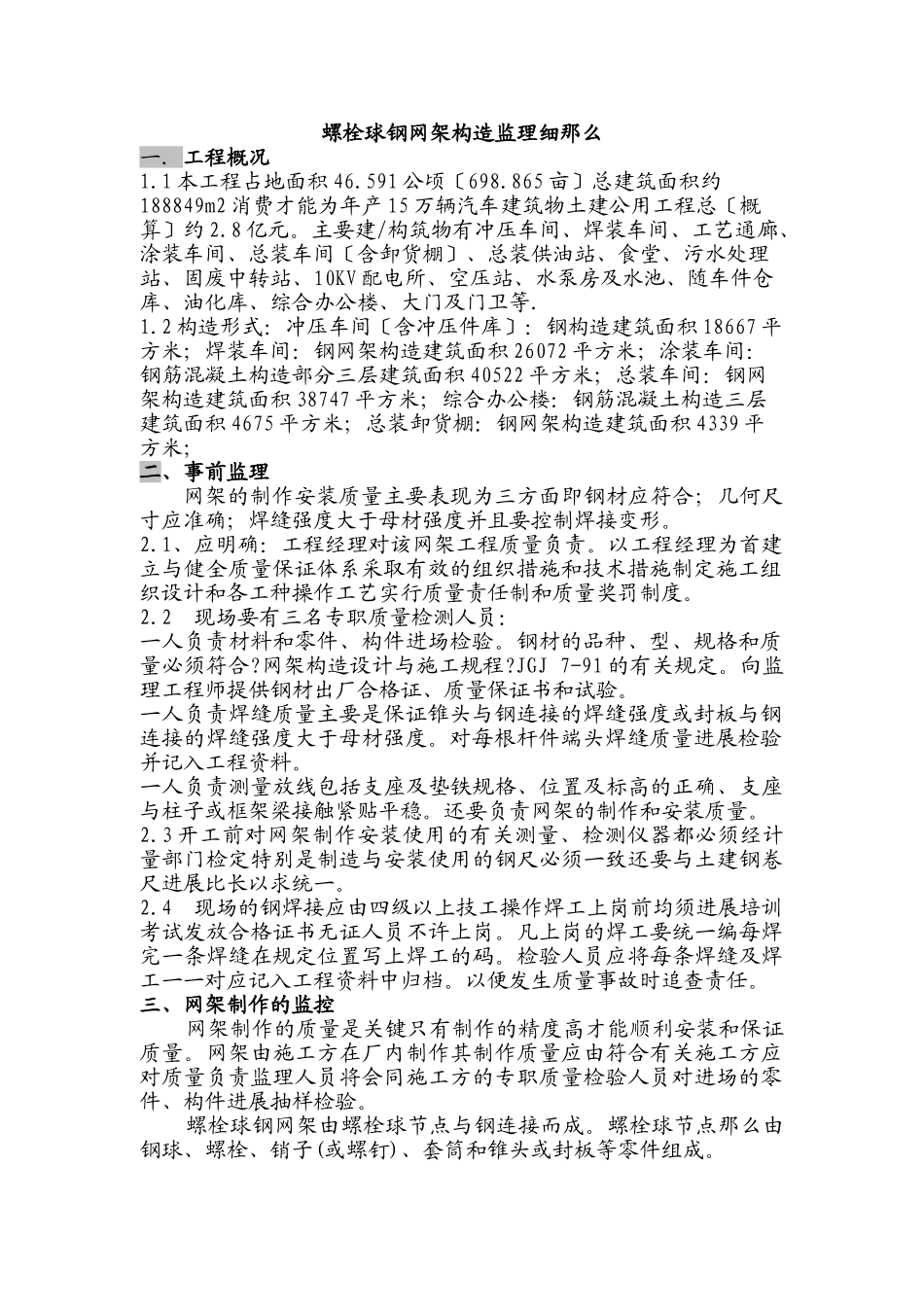

海马〔郑州〕15万辆整车工程网架构造工程监理施行细那么审批：中汽智达〔洛〕建立监理二〇〇八年四月二螺栓球钢网架构造监理细那么一．工程概况1.1本工程占地面积46.591公顷〔698.865亩〕总建筑面积约188849m2消费才能为年产15万辆汽车建筑物土建公用工程总〔概算〕约2.8亿元。主要建/构筑物有冲压车间、焊装车间、工艺通廊、涂装车间、总装车间〔含卸货棚〕、总装供油站、食堂、污水处理站、固废中转站、10KV配电所、空压站、水泵房及水池、随车件仓库、油化库、综合办公楼、大门及门卫等.1.2构造形式：冲压车间〔含冲压件库〕：钢构造建筑面积18667平方米；焊装车间：钢网架构造建筑面积26072平方米；涂装车间：钢筋混凝土构造部分三层建筑面积40522平方米；总装车间：钢网架构造建筑面积38747平方米；综合办公楼：钢筋混凝土构造三层建筑面积4675平方米；总装卸货棚：钢网架构造建筑面积4339平方米；二、事前监理网架的制作安装质量主要表现为三方面即钢材应符合；几何尺寸应准确；焊缝强度大于母材强度并且要控制焊接变形。2.1、应明确：工程经理对该网架工程质量负责。以工程经理为首建立与健全质量保证体系采取有效的组织措施和技术措施制定施工组织设计和各工种操作工艺实行质量责任制和质量奖罚制度。2.2现场要有三名专职质量检测人员：一人负责材料和零件、构件进场检验。钢材的品种、型、规格和质量必须符合?网架构造设计与施工规程?JGJ7-91的有关规定。向监理工程师提供钢材出厂合格证、质量保证书和试验。一人负责焊缝质量主要是保证锥头与钢连接的焊缝强度或封板与钢连接的焊缝强度大于母材强度。对每根杆件端头焊缝质量进展检验并记入工程资料。一人负责测量放线包括支座及垫铁规格、位置及标高的正确、支座与柱子或框架梁接触紧贴平稳。还要负责网架的制作和安装质量。2.3开工前对网架制作安装使用的有关测量、检测仪器都必须经计量部门检定特别是制造与安装使用的钢尺必须一致还要与土建钢卷尺进展比长以求统一。2.4现场的钢焊接应由四级以上技工操作焊工上岗前均须进展培训考试发放合格证书无证人员不许上岗。凡上岗的焊工要统一编每焊完一条焊缝在规定位置写上焊工的码。检验人员应将每条焊缝及焊工一一对应记入工程资料中归档。以便发生质量事故时追查责任。三、网架制作的监控网架制作的质量是关键只有制作的精度高才能顺利安装和保证质量。网架由施工方在厂内制作其制作质量应由符合有关施工方应对质量负责监理人员将会同施工方的专职质量检验人员对进场的零件、构件进展抽样检验。螺栓球钢网架由螺栓球节点与钢连接而成。螺栓球节点那么由钢球、螺栓、销子(或螺钉)、套筒和锥头或封板等零件组成。3.1螺栓球要求施工方提交制造螺栓球节点的钢材出厂合格证、试验。螺栓球宜采用?优质碳素构造钢钢及一般技术条件?GB699-88规定的45钢。螺栓球严禁有过烧、淬火裂缝及隐患。用10倍放大镜目测。每种规格抽查5且不少于5只一旦发现裂纹那么应逐个检查。用螺纹规检查螺栓球的螺纹尺寸。每种规格抽查5且不少于5只。成品球必须对的螺栓孔进展抗拉强度检验以螺栓孔的螺纹被剪断时的荷载作为该螺栓球的极限承载力值检验时螺栓拧入深度为1d〔d为螺栓的公称直径〕。检验必须符合JGJ78-91附录一规定的试件承载才能的检验要求。在拉力试验机上检验。检验数量：每项工程中取受力最不利的同规格的螺栓球600只为一批缺乏600只仍按一批计每批取3只为一组随机抽检。螺栓球的允许偏向及检验应符合JGJ78-91的表的规定。3.2高强度螺栓用于制造高强度螺栓的钢材必须符合设计规定及有关技术条件和。要检查出厂质量合格证或试验。高强度螺栓应采用?钢构造用高强度大六角头螺栓?GB1228高强度螺栓必须逐根进展外表硬度试验严禁有裂纹或损伤。监理工程师可要求制作及安装提供该批高强度螺栓的试验并抽样用硬度计10倍放大镜进展复检。高强度螺栓的承载力必须符合JGJ78-91附录一规定的抗拉强度检验系数允许值()。检查数量：与螺栓球的检查数量一样。检验：取高强度螺栓与螺栓球配合用拉力试验机进展破坏强度检验。监理工程师应在现场检查出厂合格证及试验。有疑心时可抽样复检。3.3封板、锥头、...
