中孚天车安装施工方案VIP免费

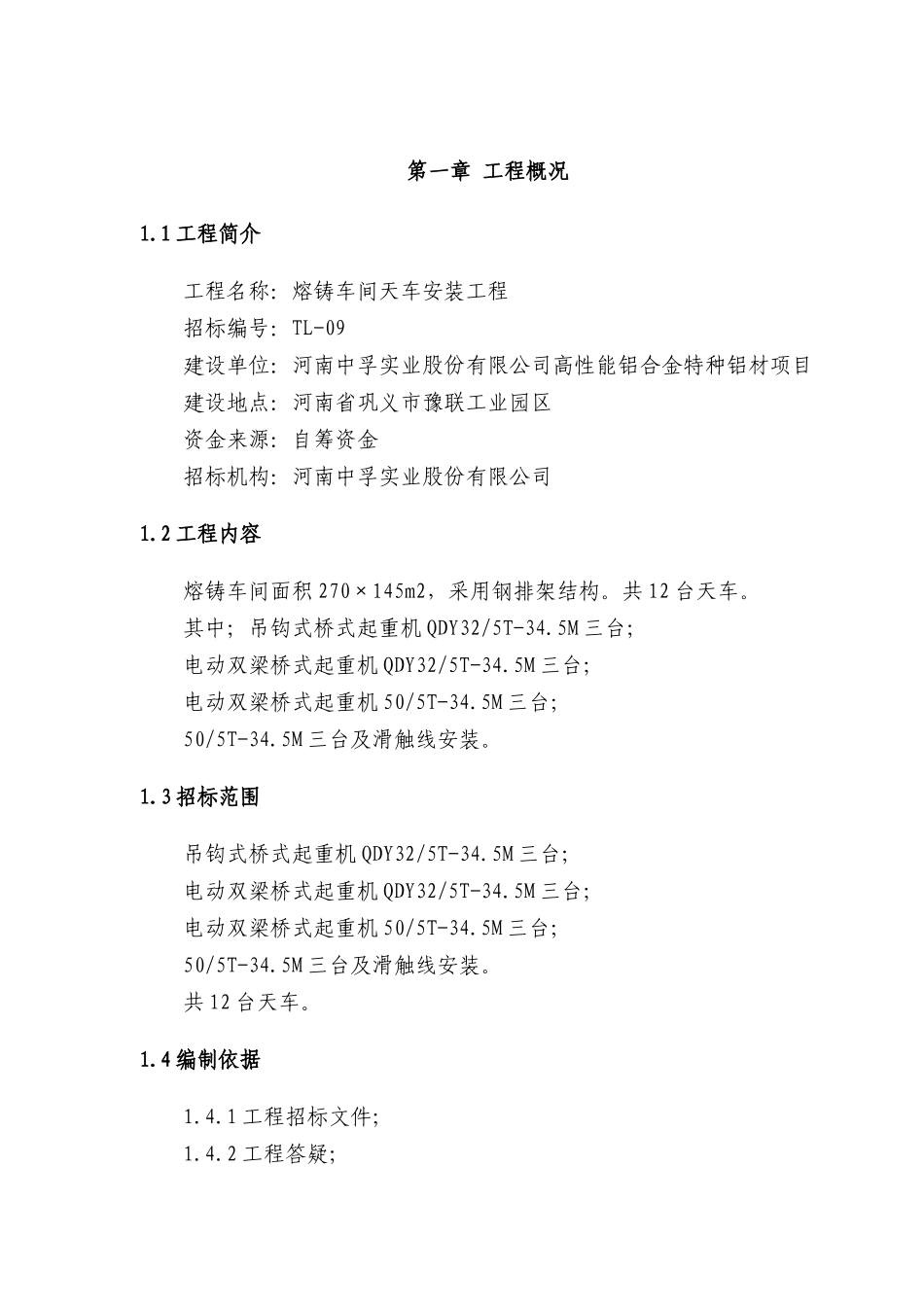

第一章工程概况1.1工程简介工程名称：熔铸车间天车安装工程招标编号：TL-09建设单位：河南中孚实业股份有限公司高性能铝合金特种铝材项目建设地点：河南省巩义市豫联工业园区资金来源：自筹资金招标机构：河南中孚实业股份有限公司1.2工程内容熔铸车间面积270×145m2，采用钢排架结构。共12台天车。其中；吊钩式桥式起重机QDY32/5T-34.5M三台；电动双梁桥式起重机QDY32/5T-34.5M三台；电动双梁桥式起重机50/5T-34.5M三台；50/5T-34.5M三台及滑触线安装。1.3招标范围吊钩式桥式起重机QDY32/5T-34.5M三台；电动双梁桥式起重机QDY32/5T-34.5M三台；电动双梁桥式起重机50/5T-34.5M三台；50/5T-34.5M三台及滑触线安装。共12台天车。1.4编制依据1.4.1工程招标文件；1.4.2工程答疑；1.4.3现行安装工程股份及质量检验评定标准；1.4.6我公司同类工程施工经验。1.5施工标准及规范施工现场临时用电安全技术规范：JBJ46-88；施工现场临时供用电安全规范：GB50104-39；建筑电气工程施工质量验收规范：GB50303-2002；机械设备安装工程及验收通用规范；GB50231-98；电气装置安装工程电缆设备线路施工及验收规范：GB50168-92；其它与本工程相关的现行工程施工技术及验收规范。第二章施工目标“精建细安，精优钢构，精诚服务；科学管理，文明生产，保障健康安全；以人为本，关爱环境，致力预防污染；全员参与，遵纪守法，持续改进创新。”是我公司的三标一体管理方针。“分项、分部工程100%合格；单位工程100%合格；竣工项目100%备案；工程质量100%达到合同约定，满足工程要求；杜绝重大质量事故；全年累计返工损失率小于工程总量的万分之三。”是我公司的质量目标。为充分发挥我公司的综合优势和科学管理水平，我公司将以严格的管理、周密的计划、详细的措施，确保本工程以下目标的实现。2.1质量目标市（地）级优良。2.2工期目标本工程安装计划开工时间拟定为2011年6月1日，竣工日期为2011年7月30日，总工期控制为60日历天。2.3安全目标杜绝重伤死亡事故发生，轻伤率控制在3‰。2.4文明施工目标确保达到市级文明工地。2.5环境保护目标采取有效措施，控制现场的各种粉尘、废水、废气、固体废弃物，控制现场噪音、振动等对环境的污染和危害，确保施工期间不扰民、不影响周围环境。2.6服务目标接受业主、监理单位和省市级质检部门对工程质量、工期、计划协调、现场管理的监督，对业主和监理单位提出的合理要求无条件接受，严格执行合同管理。第三章总体方案本工程安装施工内容主要天车设备安装、电气天车滑触线安装工程等。3.1施工作业队配置一个设备安装队，一个电气作业队、；设备安装队负责所有的天车设备吊装、组对。试车。电气作业队负责所有电气、滑触线等的安装，及调试。3.2施工机械配置1.50吨汽车吊两台。2.25吨汽车吊两台。第四章主要施工方案4.1双梁桥式起重机设备运输方案本工程主厂房行车额定起重量50t，双梁单重;50t。根据厂区平面布置，天车运输道路与厂房间距狭小，回转幅度也小，这样给天车运输和安装增加了一定难度，因此要着重考虑天车的运输、卸车、吊装施工特措方案。（1)天车设备进场天车设备的运输一般由业主负责运至现场至厂房内，运输天车的头尾方向，内外侧及先后顺序应根据承建单位现场吊装的技术要求，应予规定并派专人到发运现场给与配合指导装车。（2）避免盲目的运至现场，造成天车的再次倒运方向及翻身难度的吊装工序。2.天车装车依据本次吊装的实际情况，天车在制造厂装车时要求应依据不同的天车采取不同的装车方式。3.天车卸车当天车制造厂将天车运输至安装厂房外时，依据现在现场场地的实际情况，是可以满足天车运输车辆的回转要求的，尽量靠近天车安装位置之后进行天车的卸车，（见进场运输路线示意图）。4.2运输路线条件准备根据现场实际条件采用本方案的必要条件是：运输道路要求用沙石、枕木等垫实，以便铺设天车运输小车轨道，临时运输通道。4.3运输路线施工步骤3.天车的水平运输线路也可临时搭设轨道经过设备基础坑基时，轨道下应采取加固措施，如下图：铺设机架运输小车轨道。5.天车运输5.1天车运输顺序3）天车必须水平移动运输到安装位置，现场水平移动运...
