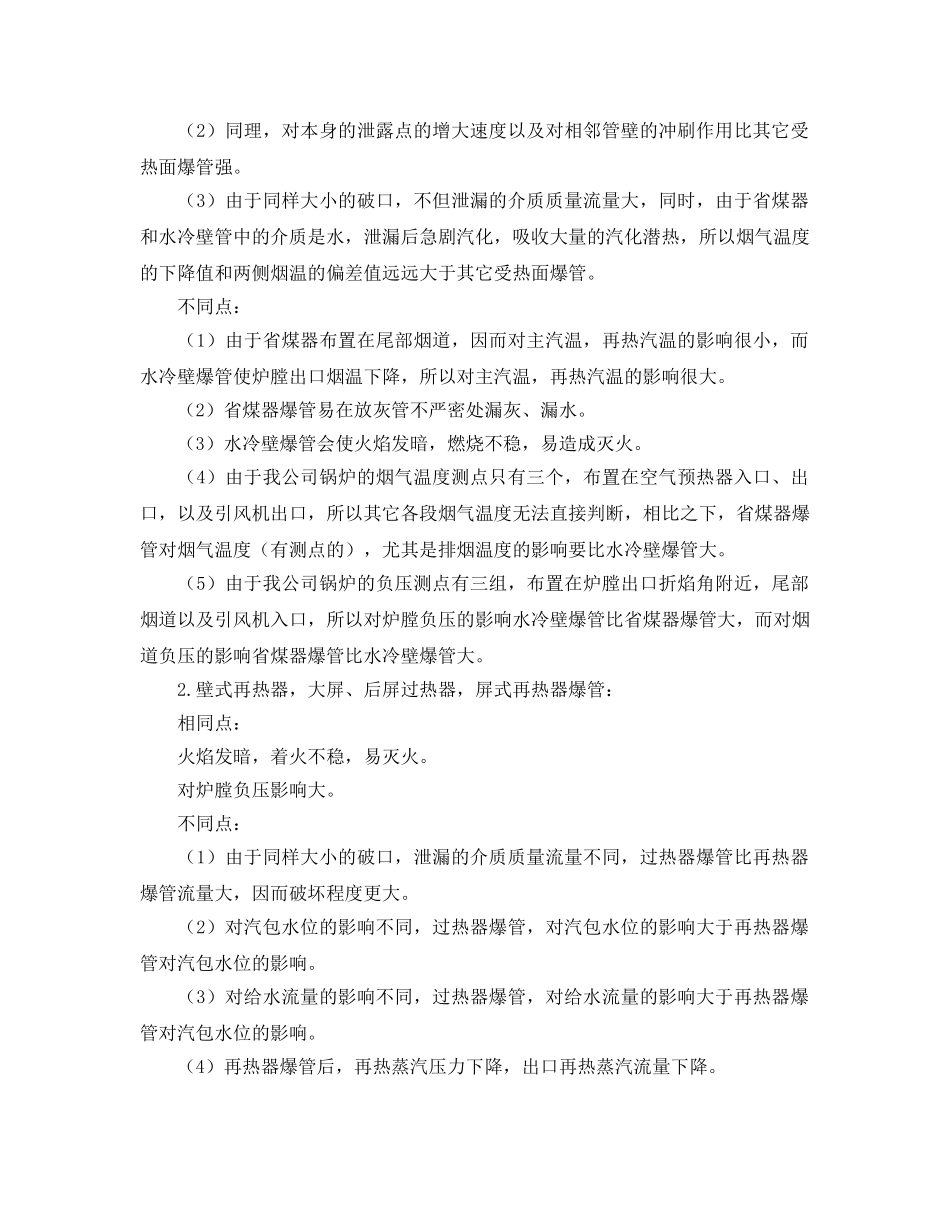

“四管”爆破现象据统计,我国大中型火力发电厂中,锅炉事故约占全厂总事故的70%左右,而“四管”爆破在众多锅炉事故中出现最多,约占锅炉事故的60~70%,本文仅对“四管”爆破后各参数变化作简要分析,以求大家对“四管”爆破更加重视。不足之处,以供商榷。“四管”爆破包括外漏和内漏,由于外漏现象比较明显,故本文不做分析,重点介绍内漏后各参数的变化及不同受热面爆漏后的异同点。一、“四管”爆破后的共同现象:1.给水流量不正常的大于主汽流量;汽包水位下降。2.排烟温度下降。3.主汽温度、再热汽温度下降(低温过热器泄露,主汽温度上升;省煤器泄露,汽温基本不变)。4.炉膛冒正压,引风机电流增大。5.两侧汽温、烟温偏差增大,减温水量偏差增大。6.泄露处有刺汽声,不严密处向外漏白汽或烟汽。7.烟囱冒白烟。二、不同受热面爆漏后的参数变化比较:就泄露量而言,同样大小的破口,省煤器、水冷壁大于过热器,过热器大于再热器;由于质量流速的不同,对本身破口的扩大、对相邻管道的冲刷作用,也是省煤器、水冷壁大于过热器,过热器大于再热器;对排烟温度的影响,同样是省煤器、水冷壁大于过热器,过热器大于再热器。下面,就各类受热面爆漏的异同点作对比分析。1.省煤器和水冷壁爆管:相同点:(1)由于同样大小的破口,泄漏的介质质量流量大,使汽包水位下降的速度、给水流量与主汽流量的差值、爆破处的泄露声、并从不严密处向外冒蒸汽和烟气量、负压的变化率、投自动的引风机电流增大幅度等均比其它受热面爆管要大。(2)同理,对本身的泄露点的增大速度以及对相邻管壁的冲刷作用比其它受热面爆管强。(3)由于同样大小的破口,不但泄漏的介质质量流量大,同时,由于省煤器和水冷壁管中的介质是水,泄漏后急剧汽化,吸收大量的汽化潜热,所以烟气温度的下降值和两侧烟温的偏差值远远大于其它受热面爆管。不同点:(1)由于省煤器布置在尾部烟道,因而对主汽温,再热汽温的影响很小,而水冷壁爆管使炉膛出口烟温下降,所以对主汽温,再热汽温的影响很大。(2)省煤器爆管易在放灰管不严密处漏灰、漏水。(3)水冷壁爆管会使火焰发暗,燃烧不稳,易造成灭火。(4)由于我公司锅炉的烟气温度测点只有三个,布置在空气预热器入口、出口,以及引风机出口,所以其它各段烟气温度无法直接判断,相比之下,省煤器爆管对烟气温度(有测点的),尤其是排烟温度的影响要比水冷壁爆管大。(5)由于我公司锅炉的负压测点有三组,布置在炉膛出口折焰角附近,尾部烟道以及引风机入口,所以对炉膛负压的影响水冷壁爆管比省煤器爆管大,而对烟道负压的影响省煤器爆管比水冷壁爆管大。2.壁式再热器,大屏、后屏过热器,屏式再热器爆管:相同点:火焰发暗,着火不稳,易灭火。对炉膛负压影响大。不同点:(1)由于同样大小的破口,泄漏的介质质量流量不同,过热器爆管比再热器爆管流量大,因而破坏程度更大。(2)对汽包水位的影响不同,过热器爆管,对汽包水位的影响大于再热器爆管对汽包水位的影响。(3)对给水流量的影响不同,过热器爆管,对给水流量的影响大于再热器爆管对汽包水位的影响。(4)再热器爆管后,再热蒸汽压力下降,出口再热蒸汽流量下降。(5)壁式再热器爆管,其后烟气温度下降,从过热器二、三、一级减温器前的温度下降,再热器微量喷水减温器前温度下降(同侧),偏差增大,过热器一级减温器布置在大屏过热器入口联箱上,其温度主要取决于低温过热器,所以在分析爆管对汽温的影响时。(6)大屏过热器爆管,从过热器二、三、一级减温器前的温度下降,再热器微量喷水减温器前温度就下降(同侧),偏差增大。(7)后屏过热器爆管,从再热器微量喷水减温器前以及过热器三、一级减温器前的温度就开始下降(同侧),偏差增大。(8)屏式再热器爆管,对烟温、汽温的影响趋势与后屏过热器爆管一样,参数不同点仅为屏式再热器爆管,再热蒸汽压力下降,出口再热蒸汽流量下降。3.高温再热器、高温过热器爆管:不同点:(1)由于同样大小的破口,泄漏的介质质量流量不同,过热器爆管比再热器爆管流量大,因而破坏程度更大。(2)对汽包水位的影响不同,过热器爆管,对汽包水...
