《安全管理论文》之浅探钢筋混凝土建筑物裂缝成因及防治措施 VIP专享VIP免费

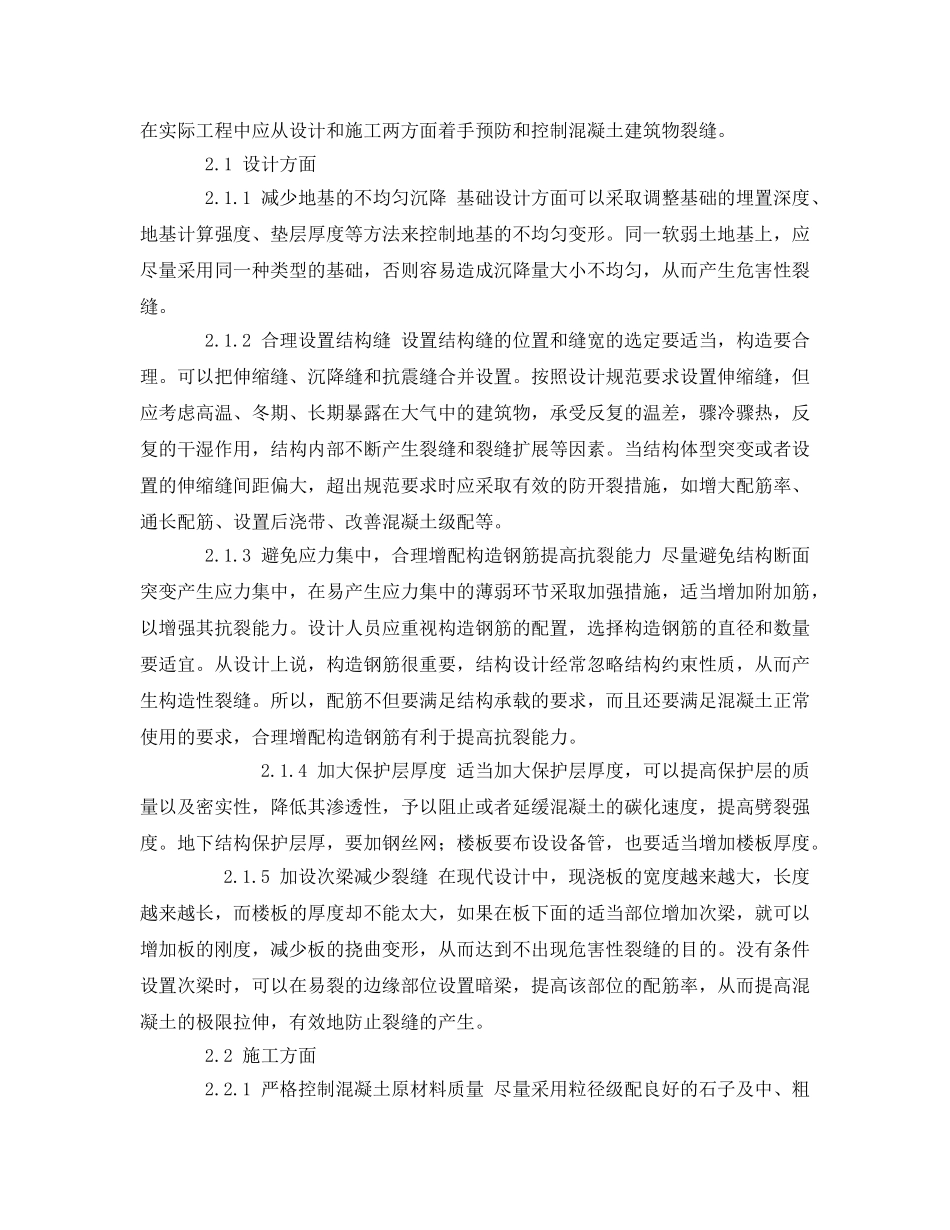

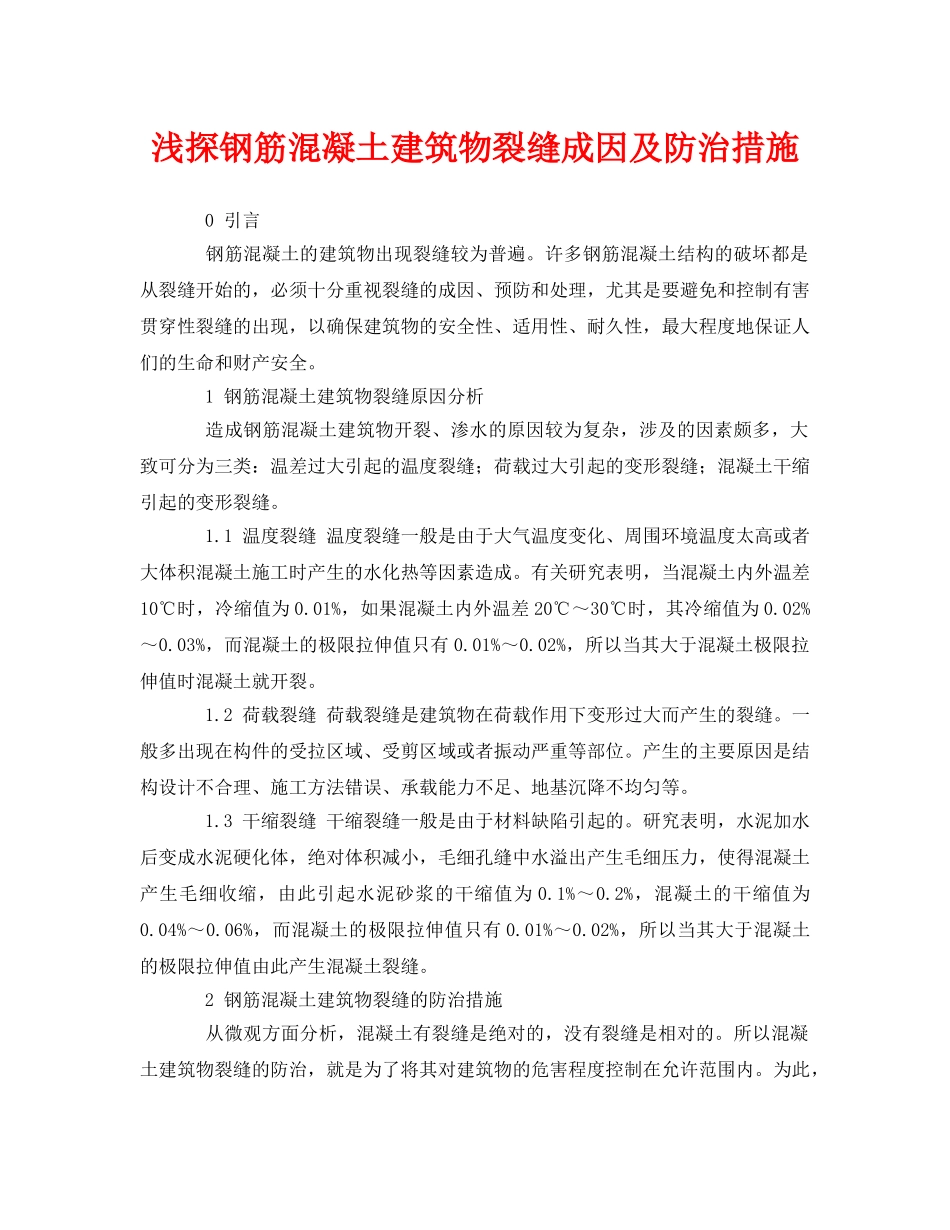

浅探钢筋混凝土建筑物裂缝成因及防治措施0引言钢筋混凝土的建筑物出现裂缝较为普遍。许多钢筋混凝土结构的破坏都是从裂缝开始的，必须十分重视裂缝的成因、预防和处理，尤其是要避免和控制有害贯穿性裂缝的出现，以确保建筑物的安全性、适用性、耐久性，最大程度地保证人们的生命和财产安全。1钢筋混凝土建筑物裂缝原因分析造成钢筋混凝土建筑物开裂、渗水的原因较为复杂，涉及的因素颇多，大致可分为三类：温差过大引起的温度裂缝；荷载过大引起的变形裂缝；混凝土干缩引起的变形裂缝。1.1温度裂缝温度裂缝一般是由于大气温度变化、周围环境温度太高或者大体积混凝土施工时产生的水化热等因素造成。有关研究表明，当混凝土内外温差10℃时，冷缩值为0.01%，如果混凝土内外温差20℃～30℃时，其冷缩值为0.02%～0.03%，而混凝土的极限拉伸值只有0.01%～0.02%，所以当其大于混凝土极限拉伸值时混凝土就开裂。1.2荷载裂缝荷载裂缝是建筑物在荷载作用下变形过大而产生的裂缝。一般多出现在构件的受拉区域、受剪区域或者振动严重等部位。产生的主要原因是结构设计不合理、施工方法错误、承载能力不足、地基沉降不均匀等。1.3干缩裂缝干缩裂缝一般是由于材料缺陷引起的。研究表明，水泥加水后变成水泥硬化体，绝对体积减小，毛细孔缝中水溢出产生毛细压力，使得混凝土产生毛细收缩，由此引起水泥砂浆的干缩值为0.1%～0.2%，混凝土的干缩值为0.04%～0.06%，而混凝土的极限拉伸值只有0.01%～0.02%，所以当其大于混凝土的极限拉伸值由此产生混凝土裂缝。2钢筋混凝土建筑物裂缝的防治措施从微观方面分析，混凝土有裂缝是绝对的，没有裂缝是相对的。所以混凝土建筑物裂缝的防治，就是为了将其对建筑物的危害程度控制在允许范围内。为此，在实际工程中应从设计和施工两方面着手预防和控制混凝土建筑物裂缝。2.1设计方面2.1.1减少地基的不均匀沉降基础设计方面可以采取调整基础的埋置深度、地基计算强度、垫层厚度等方法来控制地基的不均匀变形。同一软弱土地基上，应尽量采用同一种类型的基础，否则容易造成沉降量大小不均匀，从而产生危害性裂缝。2.1.2合理设置结构缝设置结构缝的位置和缝宽的选定要适当，构造要合理。可以把伸缩缝、沉降缝和抗震缝合并设置。按照设计规范要求设置伸缩缝，但应考虑高温、冬期、长期暴露在大气中的建筑物，承受反复的温差，骤冷骤热，反复的干湿作用，结构内部不断产生裂缝和裂缝扩展等因素。当结构体型突变或者设置的伸缩缝间距偏大，超出规范要求时应采取有效的防开裂措施，如增大配筋率、通长配筋、设置后浇带、改善混凝土级配等。2.1.3避免应力集中，合理增配构造钢筋提高抗裂能力尽量避免结构断面突变产生应力集中，在易产生应力集中的薄弱环节采取加强措施，适当增加附加筋，以增强其抗裂能力。设计人员应重视构造钢筋的配置，选择构造钢筋的直径和数量要适宜。从设计上说，构造钢筋很重要，结构设计经常忽略结构约束性质，从而产生构造性裂缝。所以，配筋不但要满足结构承载的要求，而且还要满足混凝土正常使用的要求，合理增配构造钢筋有利于提高抗裂能力。2.1.4加大保护层厚度适当加大保护层厚度，可以提高保护层的质量以及密实性，降低其渗透性，予以阻止或者延缓混凝土的碳化速度，提高劈裂强度。地下结构保护层厚，要加钢丝网；楼板要布设设备管，也要适当增加楼板厚度。2.1.5加设次梁减少裂缝在现代设计中，现浇板的宽度越来越大，长度越来越长，而楼板的厚度却不能太大，如果在板下面的适当部位增加次梁，就可以增加板的刚度，减少板的挠曲变形，从而达到不出现危害性裂缝的目的。没有条件设置次梁时，可以在易裂的边缘部位设置暗梁，提高该部位的配筋率，从而提高混凝土的极限拉伸，有效地防止裂缝的产生。2.2施工方面2.2.1严格控制混凝土原材料质量尽量采用粒径级配良好的石子及中、粗砂，以减少混凝土的用水量，使混凝土的收缩和泌水随之减少，同时应控制含泥量不能超过规范要求。水泥宜选择低水化热、低收缩质量稳定的普通硅酸盐水泥。外加剂和掺合料必须性能可靠，有利于降低混凝土凝固过程的水化热。2.2.2使混凝土配合比有利于减少和避免裂...
