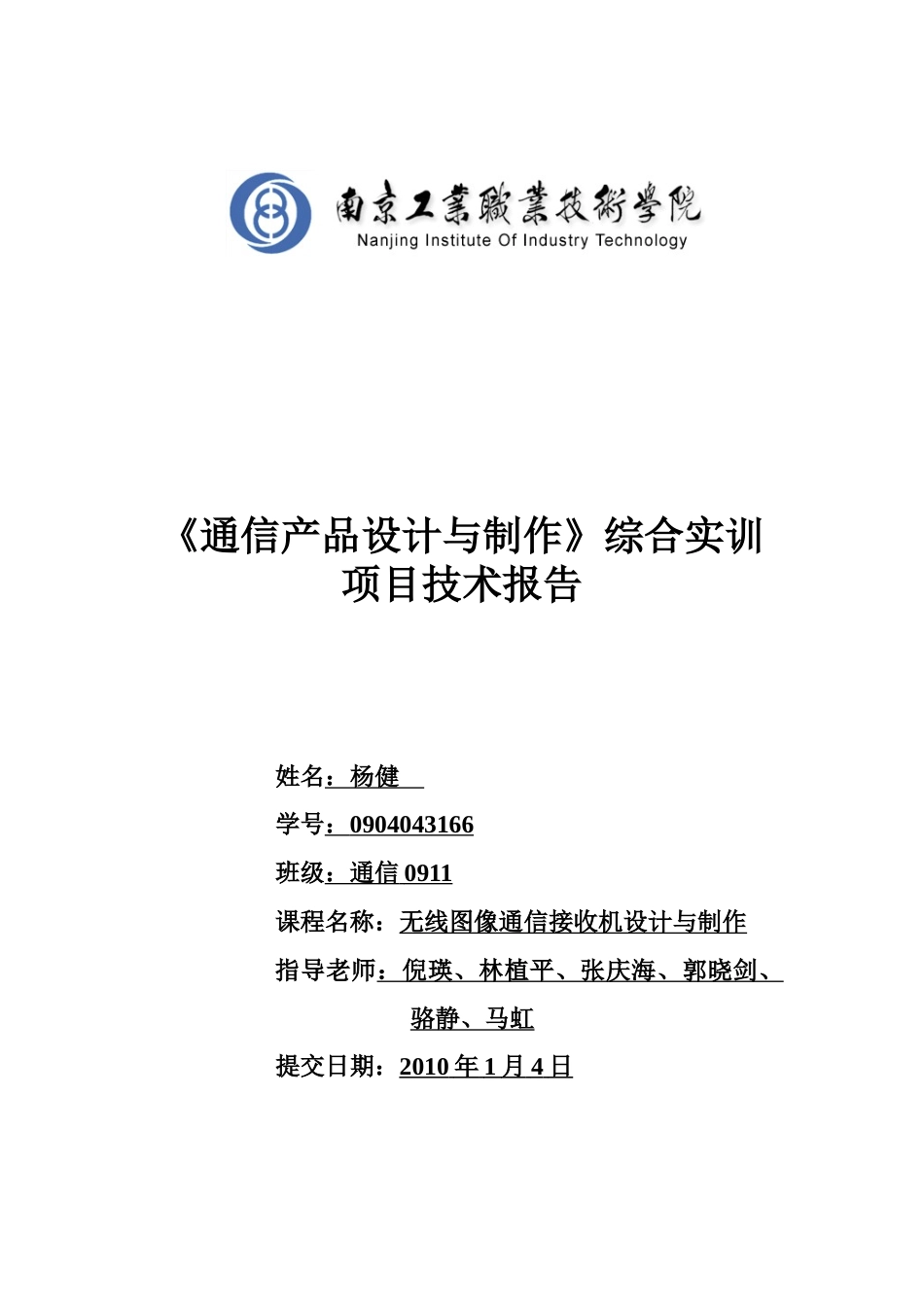

《通信产品设计与制作》综合实训项目技术报告姓名：杨健学号：0904043166班级：通信0911课程名称：无线图像通信接收机设计与制作指导老师：倪瑛、林植平、张庆海、郭晓剑、骆静、马虹提交日期：2010年1月4日概要本文主要讲解了黑白电视机的组成部分及它的工作原理。主要包括各电路（公共通道、伴音通道、亮度通道、色度通道、基色解码矩阵电路及显像管附属电路、扫描电路、开关稳压电源和红外线遥控电路）的组成、作用、典型电路及元器件、常见故障检修等。同时也提高了对元器件的识别。检测、焊接及拆焊的技能水平。电视工作原理在通信、电子信息和应用电子电子技术专业的知识结构中占有重要位置。目录前言…………………………………………………..4第一章：电视信号产生与发射的基本理论………………………..51.1、光和颜色的本质……………………………………51.2、人眼的视觉特征…………………………………..61.3、黑白图像的光电转化………………………………..7第二章：黑白电视机的组成…………………………………………132.1、公共通道的组成与作用…………………………….132.2、伴音通道的组成与作用……………………………..142.3、亮度通道的组成及作用…………………………….16第三章：电视机故障检修方法与常见故障检修………………….173.1、电视机故障检修步骤与方法………………………173.2常见故障及检查方法………………………………..19第四章：手工焊接与拆焊………………………………………….214.1、手工焊接…………………………………………..214.2、收工拆焊……………………………………….….22总结………………………………………………………………….26致谢……………………………………………………………….…27参考文献……………………………………………………………..28前言通过本次实训，让我们熟悉了黑白电视机的基本结构,组成以及它的工作原理,加深了使用数字万用表测量元器件的参数并且掌握判别元器件的好坏的技能。了解了常见故障的处理方案与维修的基本技巧,强化焊接技术。通过实训加强学生理论联系实际的能力，提高学生的动手能力；通过实训培养学生团结协作和刻苦耐劳精神。第一章：电视信号产生与发射的基本理论1.1光和颜色的本质由光学知识可知:光是以电磁波形式存在的微粒子流,是一种能携带能量的特殊物质。电磁波的波谱很广,包括无线电波、红外光波、可见光波、紫外光波、X光线、宇宙射线等,如图1-1-1所示。其中人眼能看到的(即能引起人眼视觉的)那一部分光谱叫做可见光。可见光的波长范围为380～780nm。光源有两种。一种是物体自身发光的,例如太阳,通电后的电光,点燃后的蜡烛等;另一种是自身不发光,在发光光源的照射下,由于反射或透射而成为光源,例如,能反射光的平面镜,能透射光的蓝玻璃等。色光源有两种。一种是不发光的物质,它在一定功率波谱的照射下,因反射一定的光谱成分并吸收其余部分而呈现相应的色彩,例如,太阳光照射在树上,树叶反射了绿色光波并吸收其它光谱而成为绿色树叶;另一种是本身发光的色源,它的辐射光谱引起人眼产生一定彩色感觉。三基色原理指选用相互独立的三种颜色，可以按一定比例可以混合出自然界中绝大多数的彩色，其亮度等于三基色之和，其亮度取决于三基色的比例。三基色原理的主要内容是：（1）、自然界中的绝大部分彩色都可以由三种基色按一定比例混合得到；反之，任意一种彩色均可以被分解为三种基色。（2）、作为基色的三种颜色要相互独立，即其中任何一种基色都不能由另外两种基色混合来产生。（3）、由三基色混合混合而得到的彩色光的亮度等于参与混合的各基色的亮度之和。（4）、三基色的比例决定了混合色的色调和色饱和度。1.2人眼的视觉特征人眼的亮度视觉：实验证明,人眼对不同波长的光的灵敏度是不同的。人眼的这种视觉特征常用视觉灵敏度曲线(视敏度曲线)来描述。图1-2-1所示曲线是国际通用的视敏度曲线,也叫相对视敏曲线。由图可知，人眼对不同颜色光的亮度感觉是不一样的,人眼最敏感的光波长为555nm,呈草绿色。在555nm处两侧,随着波长的增加或者减小,亮度感觉逐渐降低。在可见光谱之...
