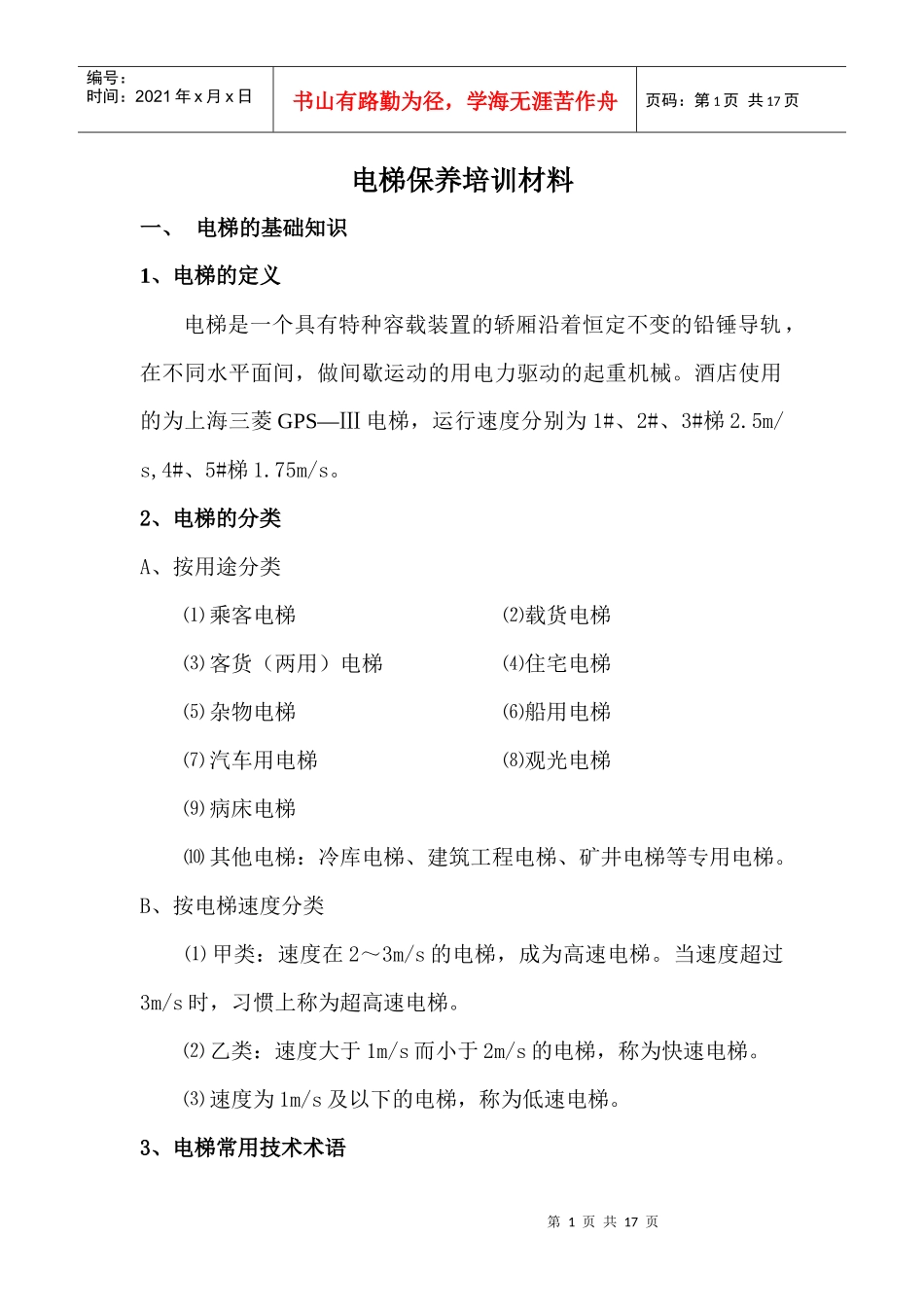

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页电梯保养培训材料一、电梯的基础知识1、电梯的定义电梯是一个具有特种容载装置的轿厢沿着恒定不变的铅锤导轨，在不同水平面间，做间歇运动的用电力驱动的起重机械。酒店使用的为上海三菱GPS—Ⅲ电梯，运行速度分别为1#、2#、3#梯2.5m/s,4#、5#梯1.75m/s。2、电梯的分类A、按用途分类⑴乘客电梯⑵载货电梯⑶客货（两用）电梯⑷住宅电梯⑸杂物电梯⑹船用电梯⑺汽车用电梯⑻观光电梯⑼病床电梯⑽其他电梯：冷库电梯、建筑工程电梯、矿井电梯等专用电梯。B、按电梯速度分类⑴甲类：速度在2～3m/s的电梯，成为高速电梯。当速度超过3m/s时，习惯上称为超高速电梯。⑵乙类：速度大于1m/s而小于2m/s的电梯，称为快速电梯。⑶速度为1m/s及以下的电梯，称为低速电梯。3、电梯常用技术术语第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页（1）供电系统：为电梯提供电源的装置。（2）曳引电动机：即电梯的动力源。交流电梯用交流电动机，直流电梯用直流电动机。（3）操作系统：对电梯的运行实现操纵的装置，轿厢内的按钮操纵盘及厅外的呼叫按钮。（4）位置显示装置：即轿厢内和厅门指示灯，以灯光数字显示电梯所在的楼层，以箭头显示电梯的运行方向。（5）机械选层器：设在机房内。通常用钢带与电梯轿厢连接，模拟电梯运行状态的机械——电气装置，能指示轿厢位置、选层、消号确定运行方向、发出限速信号等作用。（6）限速器：装在机房内。当电梯的运行速度超过允许值时，能产生机械动能，切断控制电路，并迫使安全钳动作。（7）安全钳：当电梯的运行速度超过允许值时，限速器动作后，安全钳受限速器的操纵，将轿厢强行制停在导轨上。安全钳装在轿厢下边的两侧。（8）缓冲器：当轿厢或对重蹾底时，能吸收能量，安全制停。（9）对重：由对重架和对重块组成，其重量与轿厢载重量成一定比例，装在井道内通过曳引钢丝绳与轿厢做相反方向运行。（10）层站：在楼的各层中，电梯停靠的地点。（11）基站：轿厢在无指令运行时停靠的层站。一般情况下，此层站出入轿厢人数最多。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页（12）顶层端站：电梯的最高停靠站。（13）底层端站：电梯的最低停靠站。当大楼有地下楼层时，底层端站往往不是大楼的首层。（14）门地坎：门地坎与门滑块是门的辅助导向组件，与门导轨和门滑轮配合，门得上、下两端均受导向和限位。门在运行时，滑块顺着地坎槽滑动。（15）平层：指轿厢接近停靠站时，使轿厢地坎与层门地坎达到同一平面的动作。（16）平层准确度：指轿厢到站停靠后，轿门地坎平面对层门地坎平面垂直方向的误差值。（17）额定载重量：指设计规定的载重量，是制造厂家保证电梯正常运行的允许载重量。（18）额定速度：是指设计规定的电梯运行速度，也是制造厂家保证电梯正常运行的速度，单位符号是m/s。4、电梯的基本功能(1)司机操作：此操作不能自动关门。(2)反向轿内选择清除：单项完成任务后，其他选择消除。(3)开门时间控制（保护功能）：在超过规定时间内，电梯关不上门将自动开门。(4)检修运行（手动慢车运行）：轿顶检修优先。满上、满下按钮为点动。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页(5)超载保护：电梯超载时，将自动断开关门电气装置，通时超载蜂鸣器鸣叫。(6)重复关门：若关门次数超过设定次数，电梯将认为有故障而停止(7)安全触板（光幕）：收到安全触板或光幕（设有红外线）的信号时，将停止关门，然后开门，防止夹人。二、电梯的主要组成部分不同规格型号的电梯，其部件组成情况也不相同，现介绍一些基本的情况。1、机房部分（1）曳引机——是电梯的驱动装置，安装在专用承重钢梁上，它主要由下列部件组成①驱动电动机——采用变频变压（VVVF）驱动方式，对电机进行控制，交流梯为专用的双速电机或三速电机。②制动器——在电梯上通常采用双瓦块常闭式电磁制动器，只有电动机通电运转时松闸，当...
