贴片机提升等级培训教材VIP免费

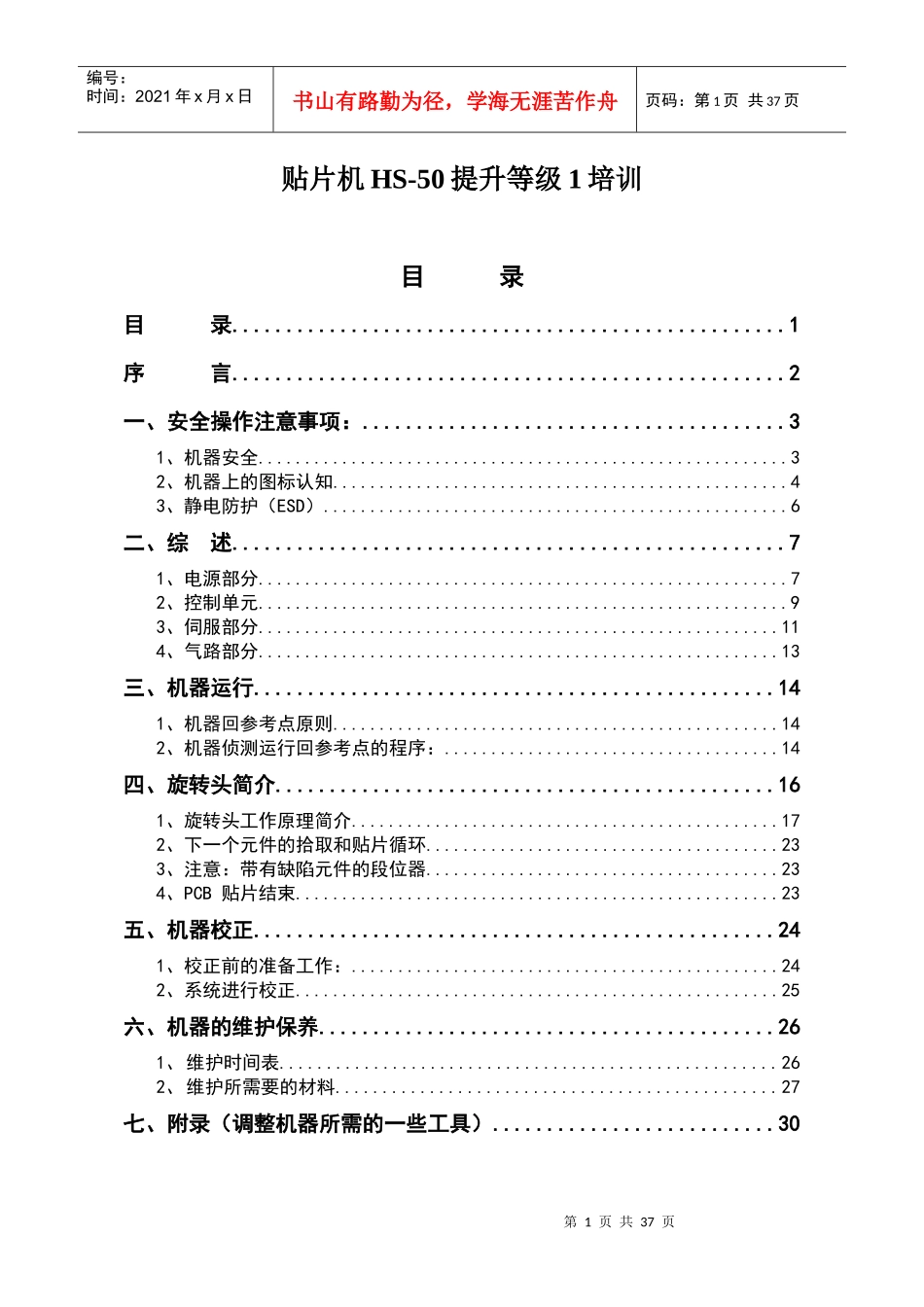

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页贴片机HS-50提升等级1培训目录目录...................................................1序言...................................................2一、安全操作注意事项：.......................................31、机器安全.........................................................32、机器上的图标认知.................................................43、静电防护（ESD）..................................................6二、综述...................................................71、电源部分.........................................................72、控制单元.........................................................93、伺服部分........................................................114、气路部分........................................................13三、机器运行................................................141、机器回参考点原则................................................142、机器侦测运行回参考点的程序：....................................14四、旋转头简介..............................................161、旋转头工作原理简介..............................................172、下一个元件的拾取和贴片循环......................................233、注意：带有缺陷元件的段位器......................................234、PCB贴片结束....................................................23五、机器校正................................................241、校正前的准备工作：..............................................242、系统进行校正....................................................25六、机器的维护保养..........................................261、维护时间表.....................................................262、维护所需要的材料...............................................27七、附录（调整机器所需的一些工具）..........................30第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页序言此资料是去上海西门子公司接受培训后，根据其等级一的培训资料编写而成，在这里也要十分感谢‘WaveSolder’会员，他的资料给我很大的帮助！十分感谢！贴片机HS-50的提升等级1的培训需要我们掌握和了解的包括：1、机器部件位置和功能概述如机器电源控制箱伺服箱等；2、研究机器回参考点；3、简述旋转头操作理论及其结构；4、进行并研究机器的全套校准工作；5、设备定期维护的注意事项；当机器出现故障时能够从出现的错误提示信息或是从信号灯的亮与灭之中知道机器故障的原因，并能达到一定的动手能力，并解决问题。当然，由于本人接触SMT才不到两年，所以认知有限，许多不完善的地方希望大家看后能多给点意见和帮助！很希望能互相交流！谢谢！第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页一、安全操作注意事项：1、机器安全为保证操作安全必须遵守下列注意事项：1）如果不是完全熟悉机器的使用和功能切勿打开保护罩，除非软件对话框中明确说明否则在操作过程中不要打开保护罩2）转换钥匙只有经过培训的有资格人员才能将其设置为配置状态(I)，除非软件对话框中提示否则不要将键盘转换钥匙转到I位置(配置状态)13）在贴片机打开的情况下切勿将头或胳膊放到悬臂运行范围4）切勿进行哪怕很小的改动除非完全清楚这些改动对系统的总体功能所产生的影响5）贴片机必须始终由经过适当培训的人员来安装重装和维护6）只使用西门子原装备件和经过认可的附件使用其它来源的配件将影响设备安全并可能导致由此产生损坏的保修责任失效7）只有在按规定及用户/服务手册中的说明使用系统才能保证SMD自动贴片系统的操作安全8）将开门钥匙放在操作面板的右下角转换钥匙放在只有有资格的...
