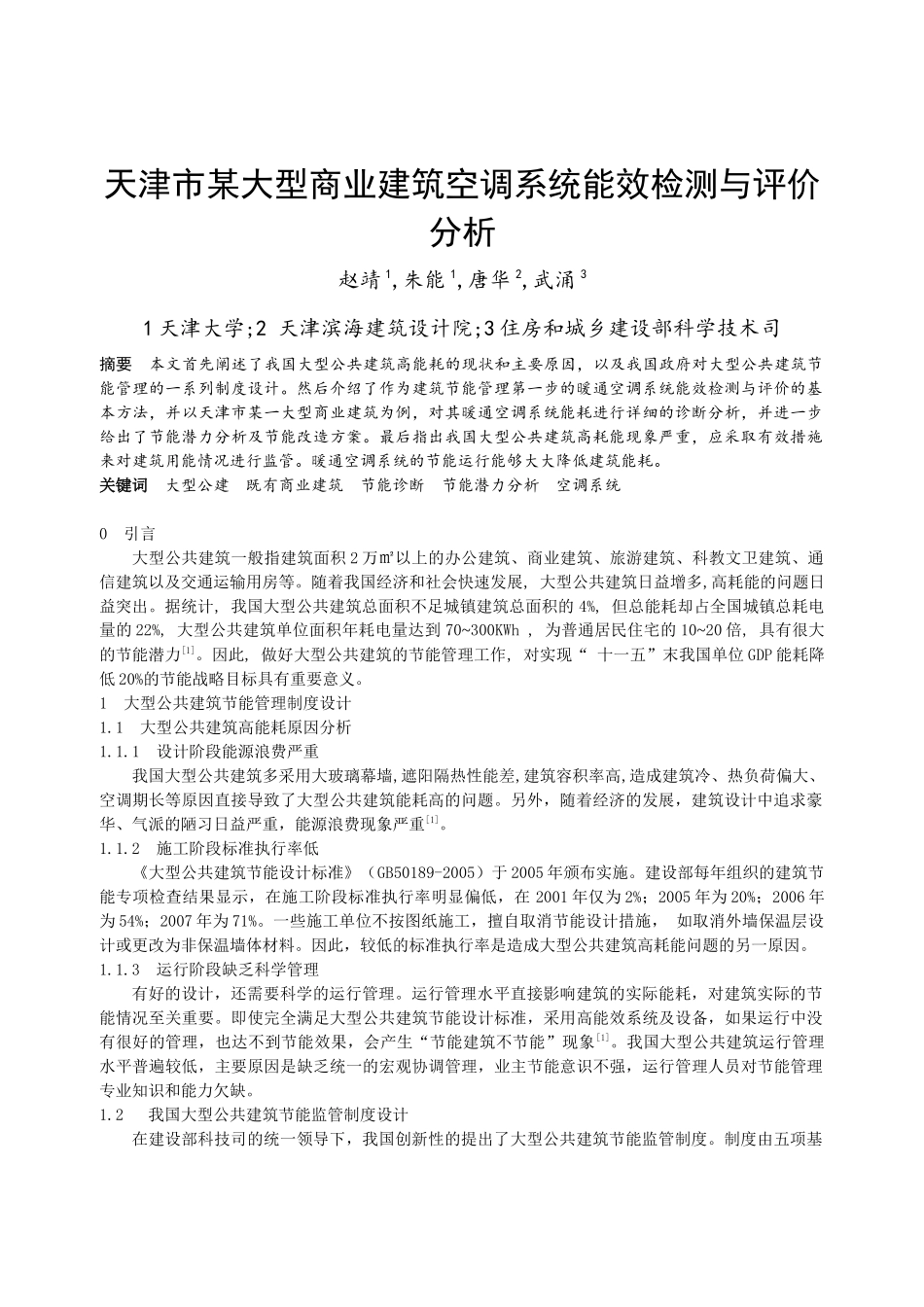

天津市某大型商业建筑空调系统能效检测与评价分析赵靖1,朱能1,唐华2,武涌31天津大学;2天津滨海建筑设计院;3住房和城乡建设部科学技术司摘要本文首先阐述了我国大型公共建筑高能耗的现状和主要原因，以及我国政府对大型公共建筑节能管理的一系列制度设计。然后介绍了作为建筑节能管理第一步的暖通空调系统能效检测与评价的基本方法，并以天津市某一大型商业建筑为例，对其暖通空调系统能耗进行详细的诊断分析，并进一步给出了节能潜力分析及节能改造方案。最后指出我国大型公共建筑高耗能现象严重，应采取有效措施来对建筑用能情况进行监管。暖通空调系统的节能运行能够大大降低建筑能耗。关键词大型公建既有商业建筑节能诊断节能潜力分析空调系统0引言大型公共建筑一般指建筑面积2万㎡以上的办公建筑、商业建筑、旅游建筑、科教文卫建筑、通信建筑以及交通运输用房等。随着我国经济和社会快速发展,大型公共建筑日益增多,高耗能的问题日益突出。据统计,我国大型公共建筑总面积不足城镇建筑总面积的4%,但总能耗却占全国城镇总耗电量的22%,大型公共建筑单位面积年耗电量达到70~300KWh,为普通居民住宅的10~20倍,具有很大的节能潜力[1]。因此,做好大型公共建筑的节能管理工作,对实现“十一五”末我国单位GDP能耗降低20%的节能战略目标具有重要意义。1大型公共建筑节能管理制度设计1.1大型公共建筑高能耗原因分析1.1.1设计阶段能源浪费严重我国大型公共建筑多采用大玻璃幕墙,遮阳隔热性能差,建筑容积率高,造成建筑冷、热负荷偏大、空调期长等原因直接导致了大型公共建筑能耗高的问题。另外，随着经济的发展，建筑设计中追求豪华、气派的陋习日益严重，能源浪费现象严重[1]。1.1.2施工阶段标准执行率低《大型公共建筑节能设计标准》（GB50189-2005）于2005年颁布实施。建设部每年组织的建筑节能专项检查结果显示，在施工阶段标准执行率明显偏低，在2001年仅为2%；2005年为20%；2006年为54%；2007年为71%。一些施工单位不按图纸施工，擅自取消节能设计措施，如取消外墙保温层设计或更改为非保温墙体材料。因此，较低的标准执行率是造成大型公共建筑高耗能问题的另一原因。1.1.3运行阶段缺乏科学管理有好的设计，还需要科学的运行管理。运行管理水平直接影响建筑的实际能耗，对建筑实际的节能情况至关重要。即使完全满足大型公共建筑节能设计标准，采用高能效系统及设备，如果运行中没有很好的管理，也达不到节能效果，会产生“节能建筑不节能”现象[1]。我国大型公共建筑运行管理水平普遍较低，主要原因是缺乏统一的宏观协调管理，业主节能意识不强，运行管理人员对节能管理专业知识和能力欠缺。1.2我国大型公共建筑节能监管制度设计在建设部科技司的统一领导下，我国创新性的提出了大型公共建筑节能监管制度。制度由五项基本制度组成，即能耗统计、能源审计、能效公示、用能定额、超定额加价[2]。以能耗统计制度为数据基础，统计出准确的建筑和建筑能耗的数据信息；以能源审计为技术支撑，对建筑能源利用的合理性作出评价并提出整改方案；以能效公示为核心，达到引起比较、竞争的效果；以用能定额为节能标杆，确定不同气候区、不同功能的建筑在一定时期内的合理用能水平；最后以超定额加价为价格杠杆，提高高耗能的成本，促使高耗能建筑主动加强节能运行管理和节能改造。以此构成一个完备的建筑节能监管系统，运用市场对资源的优化配置作用，推动大型公共建筑节能运行管理和节能改造，实现建筑的节能运行管理，释放潜在的节能量需求，将潜在节能量转变为节能需求，同时起到示范和带动我国全面建筑节能的作用。2建筑节能管理第一步——暖通空调系统能效检测作为建筑节能管理的第一步，暖通空调系统能效检测与评价是进行节能潜力分析及节能改造的基础[3]~[8]，方法一般如下：第一，基本信息调查。包括建筑基本信息、系统冷热源、系统形式及主要设备等。第二，系统用能情况分析。根据历年系统的运行记录或帐单，并配合现场实测，对系统的用能状况作出基本的评估。第三，系统诊断分析。从风系统、水系统、系统能效比、室内热环境综合评价等方面对暖通空调系统进行全面的诊断分析。第四，节能潜...
