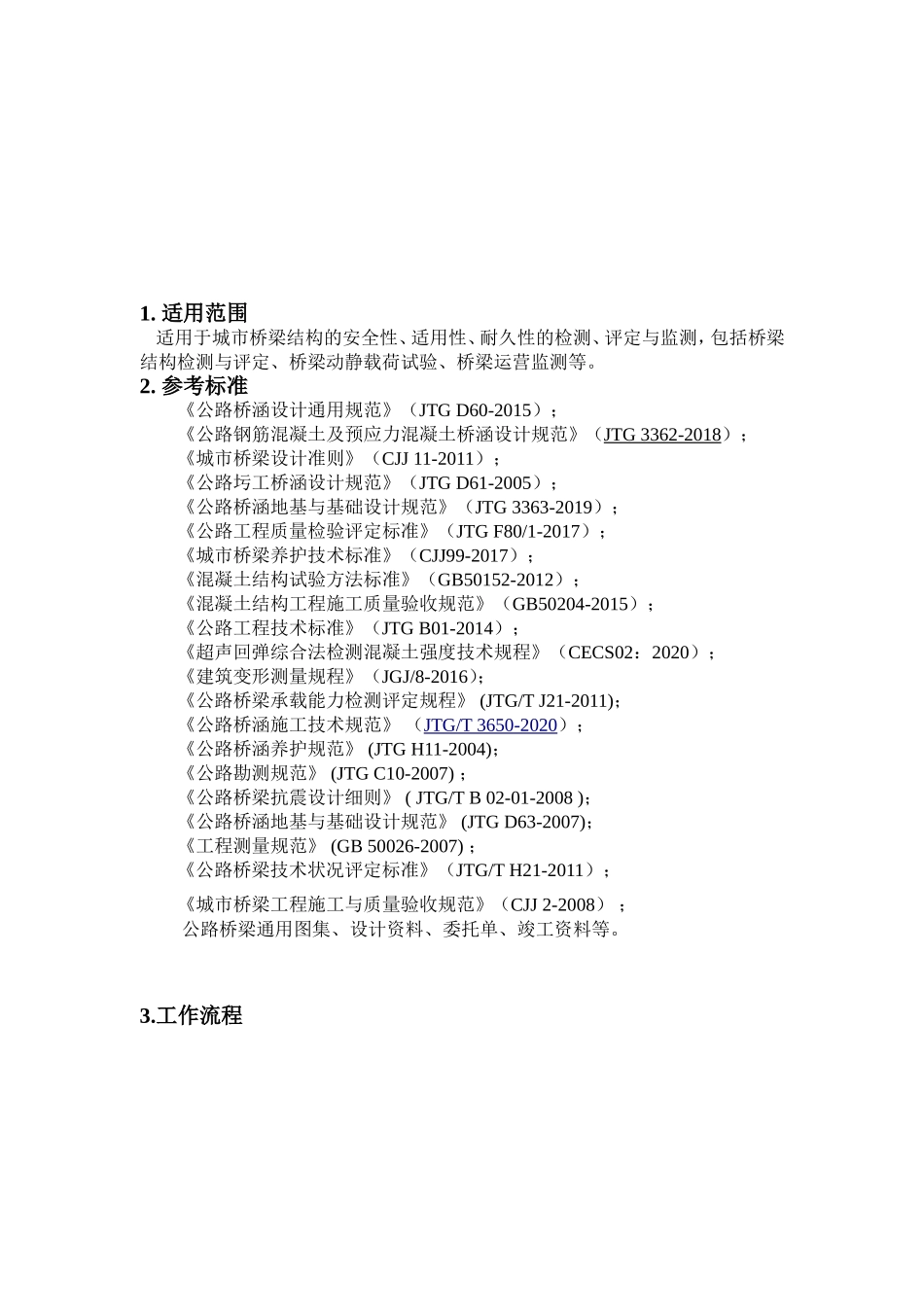

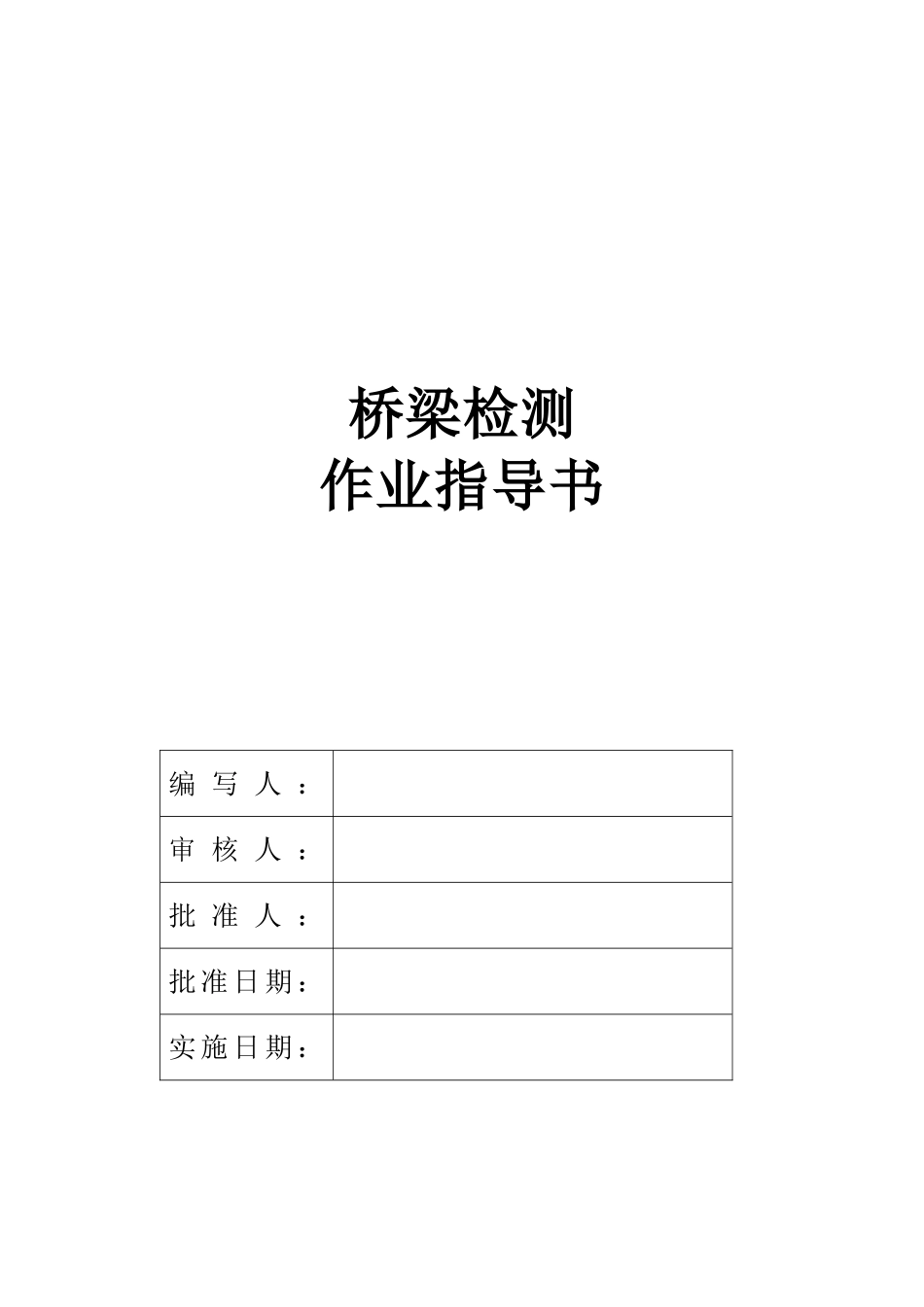

桥梁检测作业指导书编 写 人 ：审 核 人 ：批 准 人 ：批准日期：实施日期：1. 适用范围 适用于城市桥梁结构的安全性、适用性、耐久性的检测、评定与监测，包括桥梁结构检测与评定、桥梁动静载荷试验、桥梁运营监测等。2. 参考标准《公路桥涵设计通用规范》（JTG D60-2015）；《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2018）；《城市桥梁设计准则》（CJJ 11-2011）；《公路圬工桥涵设计规范》（JTG D61-2005）；《公路桥涵地基与基础设计规范》（JTG 3363-2019）；《公路工程质量检验评定标准》（JTG F80/1-2017）；《城市桥梁养护技术标准》（CJJ99-2017）；《混凝土结构试验方法标准》（GB50152-2012）；《混凝土结构工程施工质量验收规范》（GB50204-2015）；《公路工程技术标准》（JTG B01-2014）；《超声回弹综合法检测混凝土强度技术规程》（CECS02：2020）；《建筑变形测量规程》（JGJ/8-2016）；《公路桥梁承载能力检测评定规程》 (JTG/T J21-2011)；《公路桥涵施工技术规范》 （JTG/T 3650-2020）；《公路桥涵养护规范》 (JTG H11-2004)；《公路勘测规范》 (JTG C10-2007) ；《公路桥梁抗震设计细则》 ( JTG/T B 02-01-2008 )；《公路桥涵地基与基础设计规范》 (JTG D63-2007)；《工程测量规范》 (GB 50026-2007) ；《公路桥梁技术状况评定标准》（JTG/T H21-2011）；《城市桥梁工程施工与质量验收规范》（CJJ 2-2008） ； 公路桥梁通用图集、设计资料、委托单、竣工资料等。3.工作流程 图 3-1 检测工作流程图4.桥梁线性与变位检测4.1 适用范围适用于桥梁线性和变位检测。4.2 参考标准1、《建筑变形测量规范》（JGJ 8-2016）； 2、《城市桥梁检测与评定技术规范》（CJJ/T 233-2015）;3、《工程测量规范》 (GB 50026-2007) ；4、《公路桥梁技术状况评定标准》（JTG/T H21-2011）；5、《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）。4.3 仪器设备水准仪、全站仪。4.4 检测要求4.4.1 桥梁结构线性与变位检测应符合下列规定：1. 测量位置：（1）梁式结构应测量主梁的纵向线形和墩台的变位，主梁的纵向线形可通过测量桥面结构的纵向线形的方式间接测定；(2)拱结构应测定拱轴线、桥面结构纵向线形和墩台顶的变位；（3）斜拉桥和悬索桥应测定塔顶变位、桥面结构纵向线形，悬索桥尚应测定主缆线形。2.测点布置：桥梁结构纵向线形测量时，测点应沿桥纵向在桥轴线...
