老城配网改造工程施工方案培训资料VIP免费

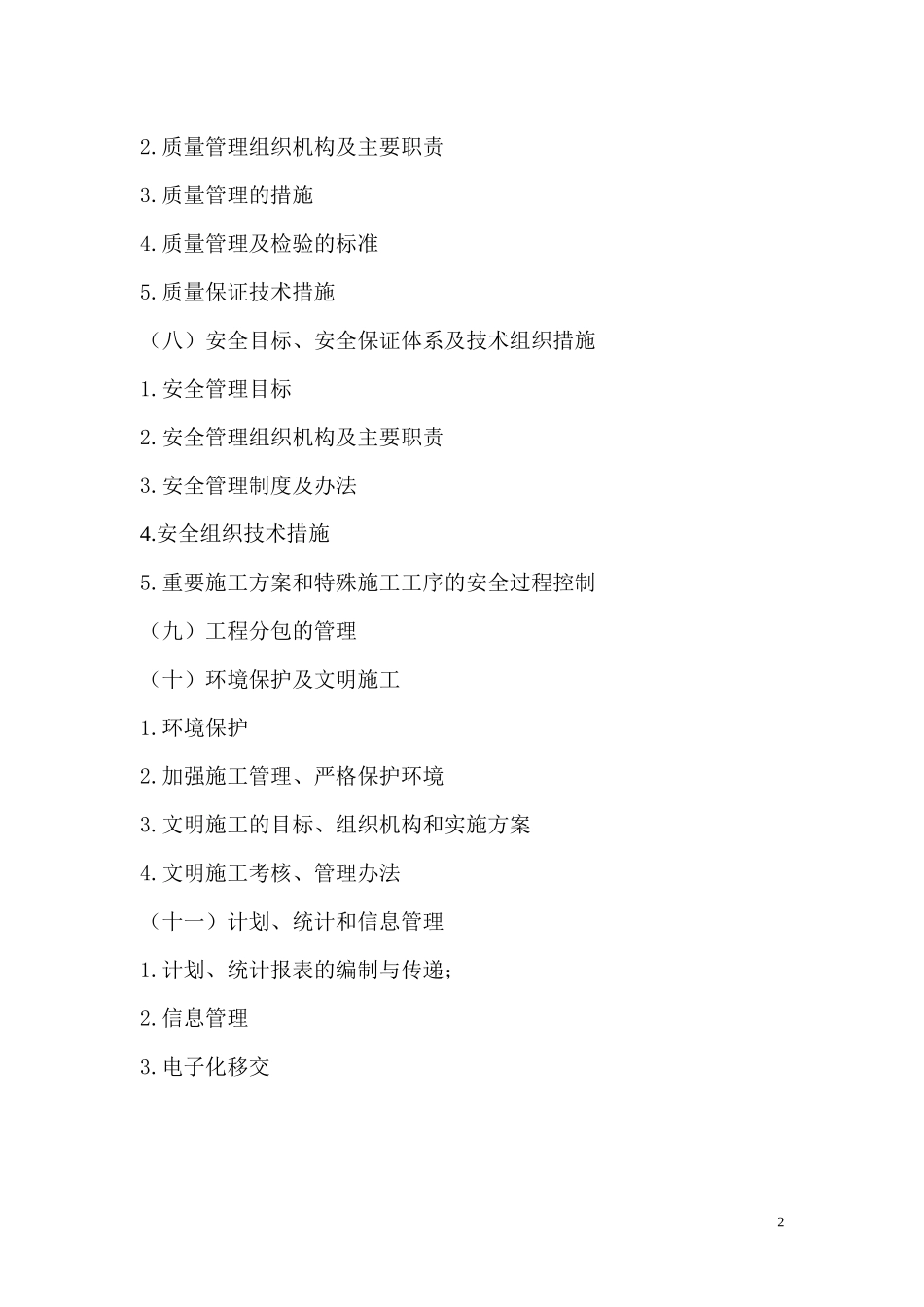

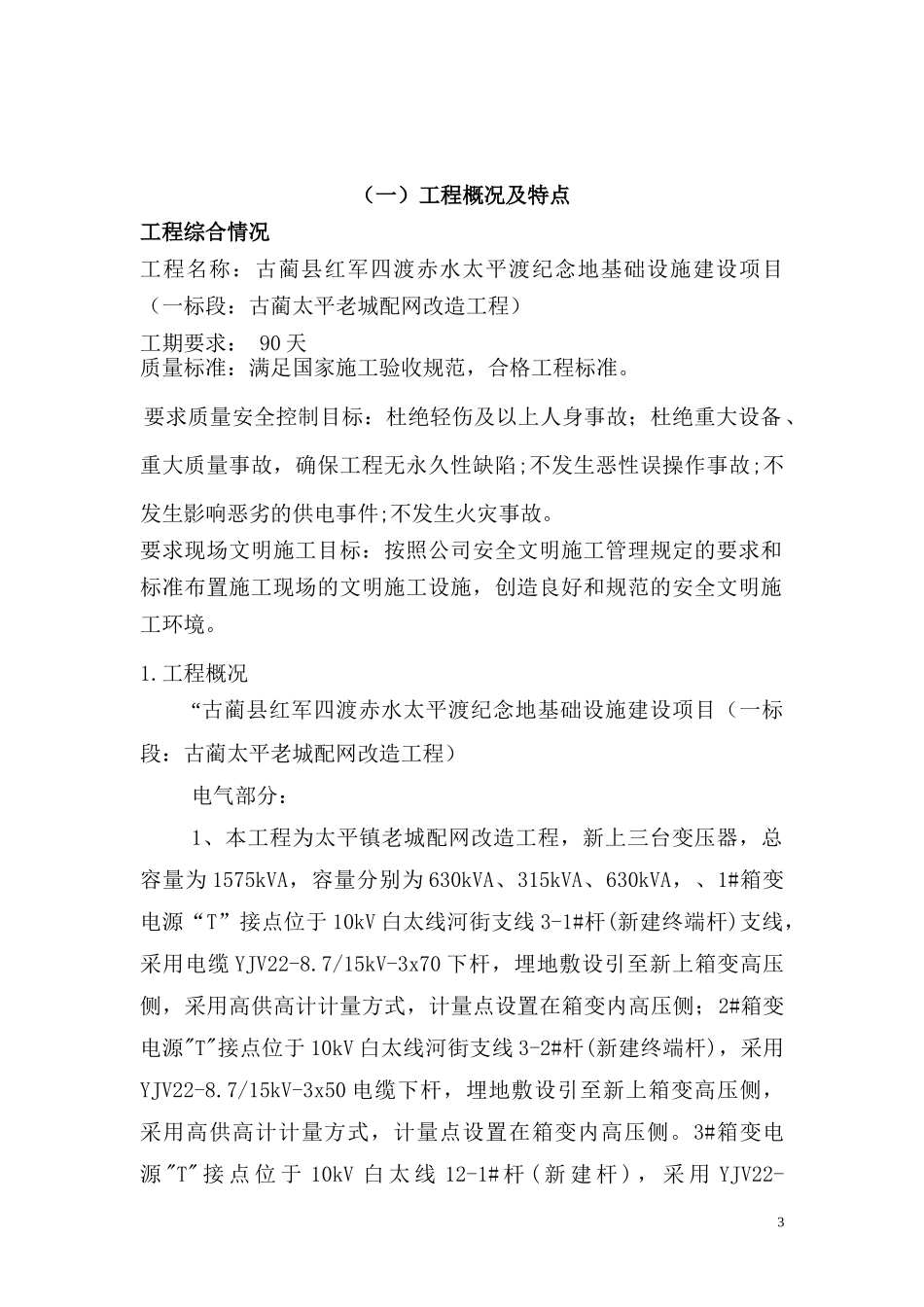

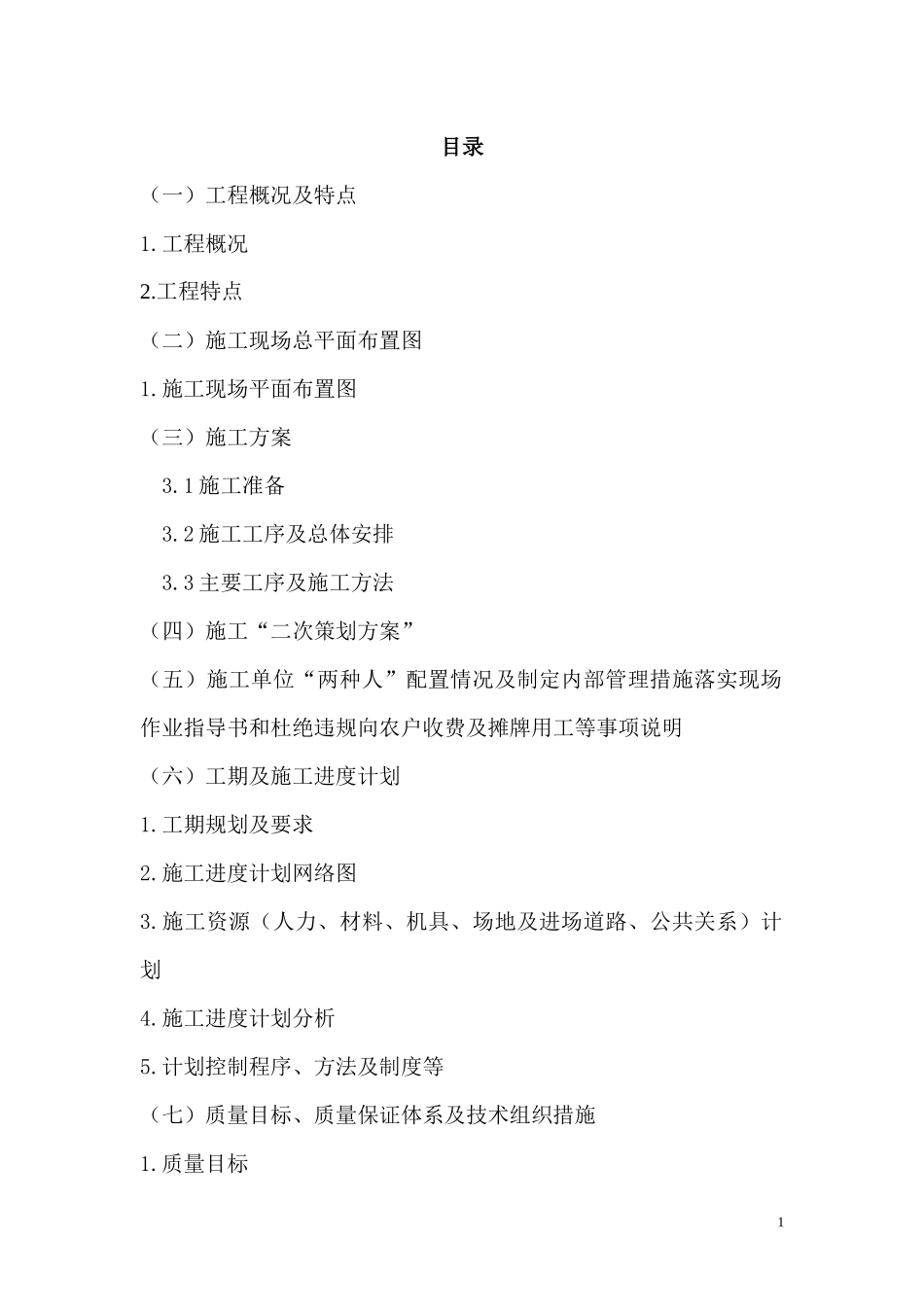

目录（一）工程概况及特点1.工程概况2.工程特点（二）施工现场总平面布置图1.施工现场平面布置图（三）施工方案3.1施工准备3.2施工工序及总体安排3.3主要工序及施工方法（四）施工“二次策划方案”（五）施工单位“两种人”配置情况及制定内部管理措施落实现场作业指导书和杜绝违规向农户收费及摊牌用工等事项说明（六）工期及施工进度计划1.工期规划及要求2.施工进度计划网络图3.施工资源（人力、材料、机具、场地及进场道路、公共关系）计划4.施工进度计划分析5.计划控制程序、方法及制度等（七）质量目标、质量保证体系及技术组织措施1.质量目标12.质量管理组织机构及主要职责3.质量管理的措施4.质量管理及检验的标准5.质量保证技术措施（八）安全目标、安全保证体系及技术组织措施1.安全管理目标2.安全管理组织机构及主要职责3.安全管理制度及办法4.安全组织技术措施5.重要施工方案和特殊施工工序的安全过程控制（九）工程分包的管理（十）环境保护及文明施工1.环境保护2.加强施工管理、严格保护环境3.文明施工的目标、组织机构和实施方案4.文明施工考核、管理办法（十一）计划、统计和信息管理1.计划、统计报表的编制与传递；2.信息管理3.电子化移交2（一）工程概况及特点工程综合情况工程名称：古蔺县红军四渡赤水太平渡纪念地基础设施建设项目（一标段：古蔺太平老城配网改造工程）工期要求：90天质量标准：满足国家施工验收规范，合格工程标准。要求质量安全控制目标：杜绝轻伤及以上人身事故；杜绝重大设备、重大质量事故，确保工程无永久性缺陷;不发生恶性误操作事故;不发生影响恶劣的供电事件;不发生火灾事故。要求现场文明施工目标：按照公司安全文明施工管理规定的要求和标准布置施工现场的文明施工设施，创造良好和规范的安全文明施工环境。1.工程概况“古蔺县红军四渡赤水太平渡纪念地基础设施建设项目（一标段：古蔺太平老城配网改造工程）电气部分：1、本工程为太平镇老城配网改造工程，新上三台变压器，总容量为1575kVA，容量分别为630kVA、315kVA、630kVA，、1#箱变电源“T”接点位于10kV白太线河街支线3-1#杆(新建终端杆)支线，采用电缆YJV22-8.7/15kV-3x70下杆，埋地敷设引至新上箱变高压侧，采用高供高计计量方式，计量点设置在箱变内高压侧；2#箱变电源"T"接点位于10kV白太线河街支线3-2#杆(新建终端杆)，采用YJV22-8.7/15kV-3x50电缆下杆，埋地敷设引至新上箱变高压侧，采用高供高计计量方式，计量点设置在箱变内高压侧。3#箱变电源"T"接点位于10kV白太线12-1#杆(新建杆)，采用YJV22-38.7/15kV-3x70电缆下杆，埋地敷设引至新上箱变高压侧，采用高供高计计量方式，计量点设置在箱变内高压侧。2、200户老城区居民、古街景观灯和38个商业门面分配至1#、2#、3#箱变供电，每台箱变出线侧分出2台APZ一级配电箱，再由APZ一级配电箱分到AP二级配电箱，1台APZ一级配电箱出线至4台AP二级配电箱。3、1#箱变为商住48户和1#待建酒店施工电源供电。4、原学校供电“T”接点为10kV白太线22#杆柱上变压器，改为新上3#箱变出线侧APZ304一级配电箱供电，同时供电于2#待建酒店施工电源。5、陈列馆、委员会、纪念地单独设APZ303一级配电箱供电。6、太平镇古街道路长度共计约950米，景观灯采用街道两侧对称布置，每盏灯具功率为40W，每隔5米设置方式，共计约380盏；AP二级配电箱103、203、207、303、307设置古街景观灯、路灯出线，AP配电箱景观灯、路灯出线为6kW，景观灯均等分配至5个路灯控制箱，每个路灯控制箱供电半径为200米之内。每个配电箱供电约75-80盏景观灯，最终以现场实际情况调整。（陈列馆、纪念地景观路灯不在本次设计范围内。）该古街照明采用定时控制。7、本图新上箱式变电站安装位置仅作放置示意，具体位置需结合实际施工现场及相关规程确定。线路部分：1、本工程线路部分为改造段和新建段，改造段线路为10kV白太线12#杆至河街支线3#杆，将原10kV架空线更换为JKLYJ-95单回绝缘架空线，安全系数K=5.7，将白太线12-2#至12-2-1#杆架空线更换为JKLYJ-70单回绝缘架空线，改造线路全长130米，新建34基（3根）电杆；2、新建段电缆线路10kV电杆新建2基（2根），在河街支...
