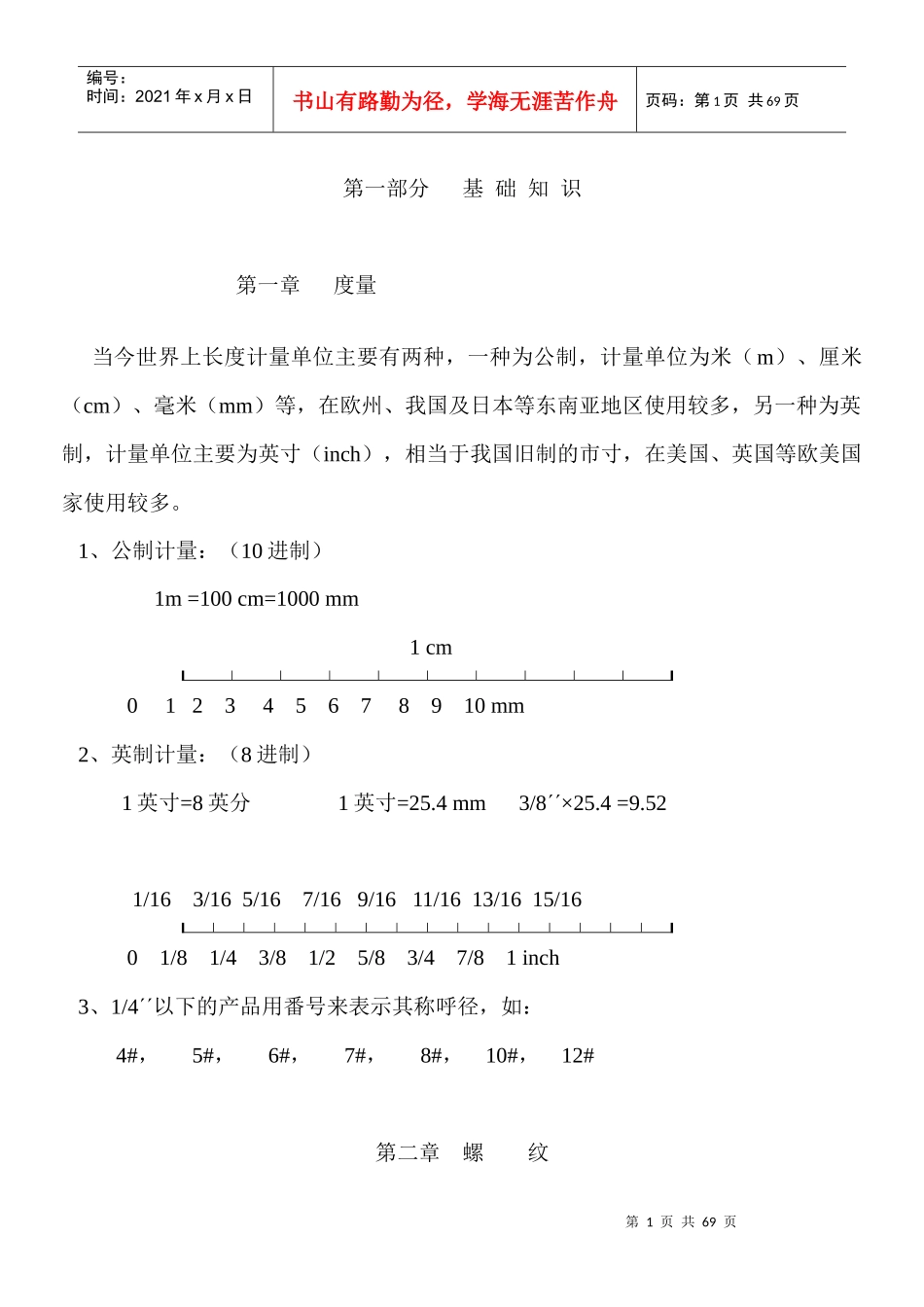

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。1、公制计量：（10进制）1m=100cm=1000mm1cm012345678910mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4mm3/8×25.4=9.521/163/165/167/169/1611/1613/1615/1601/81/43/81/25/83/47/81inch3、1/4以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。等级数目越大公差越小，如图所示：1B2B3B内螺纹基本中径第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页3A外螺纹2A1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6H、7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。如图所示：公差GH内螺纹偏差基本中径外螺纹fghe第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。（三）、螺纹标记M10×1–5g6gM10×1–6H顶径公差代号中径和顶径公差代号（相同）中径公差代号三、机械螺纹的主要几何参数：（一）、大径/牙外径（D、d）：为外螺纹牙顶或内螺纹牙底重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。（二）、中径（D2、d2）：D2=d2=D（d）－2x3H/8,式中H为原始三角形高：H=（√3/2）P=0.866025P(60O牙山角);H=0.960491P(55O牙山角)（三）、小径/牙底径（D1、d1）：为外螺纹牙顶或内螺纹牙顶相重合的假想圆柱的直径。（四）、螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或两相邻牙谷间的距离。在英制中以每一英寸（25.4mm）内的牙数来表明牙距（如下表）。第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页规格牙距规格称呼牙数粗牙细牙极细牙粗牙细牙韦氏牙M30.50.354#2.94048M40.70.56#3.53240M50.80.58#4.23236M61.00.7510#4.82432M71.00.7512#5.52428M81.251.00.751/46.35202820M...
