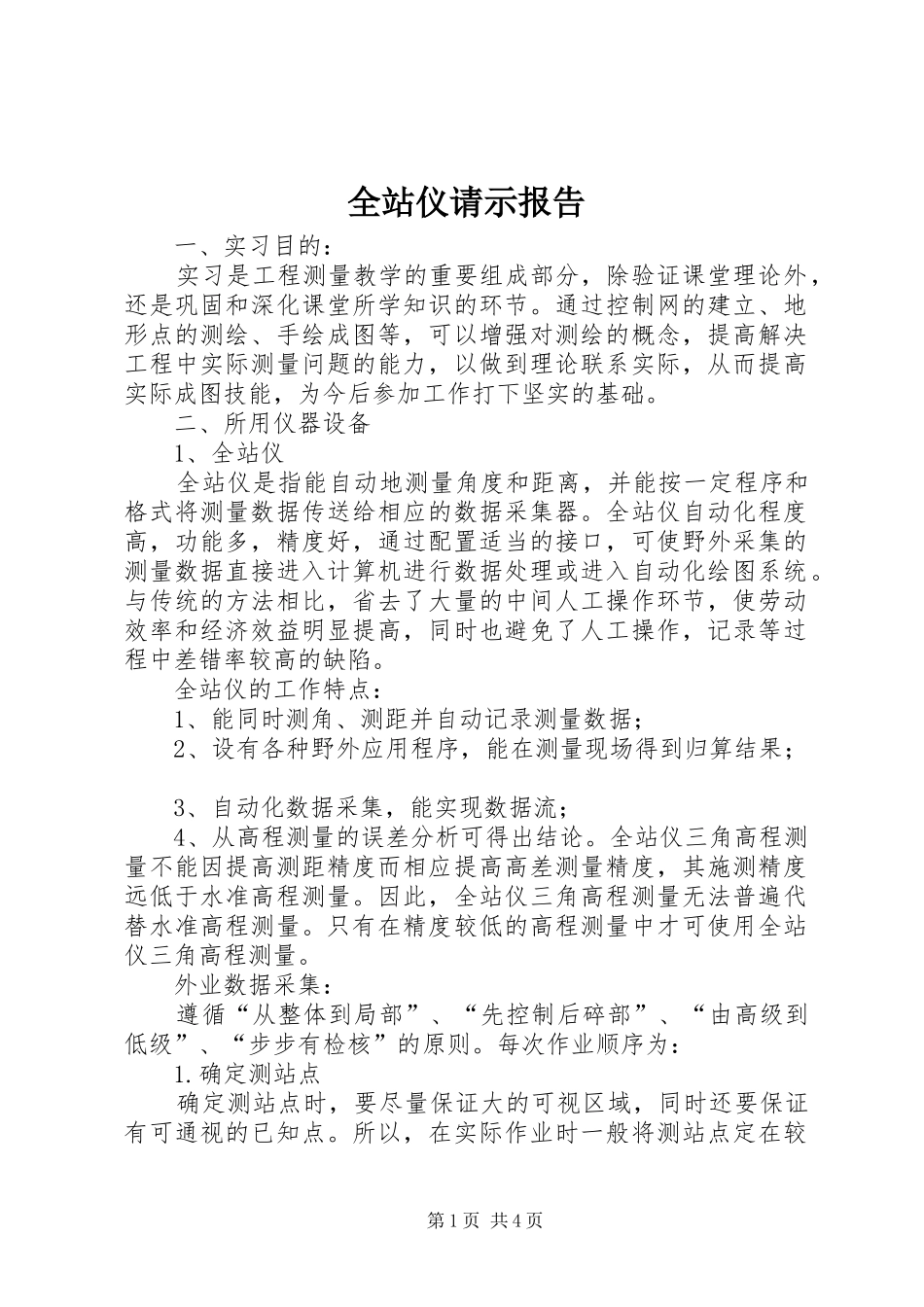

全站仪请示报告一、实习目的：实习是工程测量教学的重要组成部分，除验证课堂理论外，还是巩固和深化课堂所学知识的环节。通过控制网的建立、地形点的测绘、手绘成图等，可以增强对测绘的概念，提高解决工程中实际测量问题的能力，以做到理论联系实际，从而提高实际成图技能，为今后参加工作打下坚实的基础。二、所用仪器设备1、全站仪全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、自动化数据采集，能实现数据流；4、从高程测量的误差分析可得出结论。全站仪三角高程测量不能因提高测距精度而相应提高高差测量精度，其施测精度远低于水准高程测量。因此，全站仪三角高程测量无法普遍代替水准高程测量。只有在精度较低的高程测量中才可使用全站仪三角高程测量。外业数据采集：遵循“从整体到局部”、“先控制后碎部”、“由高级到低级”、“步步有检核”的原则。每次作业顺序为：1.确定测站点确定测站点时，要尽量保证大的可视区域，同时还要保证有可通视的已知点。所以，在实际作业时一般将测站点定在较第1页共4页高的地势，以避免经常迁站。2.架设仪器架设仪器时，要保证仪器架稳，一般是将三脚架的腿间距稍微放大些，保证平稳。角度过大将导致全站仪过低，给观测带来不便，同时也影响观测员的行动；角度过小时全站仪放置不稳，存在仪器损害的潜在危险。观测前要进行仪器的校验，对准已知点，以保证数据均为可信数据。3.立棱镜测量读数。立镜时要保证镜竿尽量竖直，每个碎布点保持间距35-45米左右。实际碎部点间距大多在35米左右，符合精度要求。全站仪能够自动保存数据，读数较快。一般有两到三人负责立棱镜，其中两人同时立镜。4.记录本次数据一般由一人主测，另一人勾绘草图5.测站点检验及校和在测量一定点数（一般为300点）后或迁站时，要进行一次测站点检和。检和方法为：重测某一已知点（一般为后视控制点），检验两次误差是否符合技术要求。如果误差超出范围则所测数据有误。三、测量内容\全站仪测量和其他测量仪器一样，首先是对中整平，先粗平再精平，过后开机按“菜单”键选择“测量功能”按对应的“f1”键进入测量模式。水平角的测量：按角度测量键，使全站仪处于角度测量模式，照准第一个目标a，设置a方向的水平度盘读数为0°00′00〃；照准第二个目标b，此时显示的水平度盘读数即为两方向间的水平夹角。其中在做角度测量时，望眼镜向左边转角度减小，向右边转角度增大。角度偏差不少于10〃。水平距离的测量。测距前将显示器切换到距离界面，须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmhg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，可输入温度和气压值，全站仪会自动计算大气改正值第2页共4页（也可直接输入大气改正值），并对测距结果进行改正。量仪器高、棱镜高并输入全站仪。照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。其中距离偏差不小于5mm。坐标测量。首先在某一个创建的项目内，建站通过已知点测量，设定测站点的三维坐标。设定后视点的坐标。设置棱镜常数。设置大气改正值或气温、气压值。量仪器高、棱镜高并输入全站仪。照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。而坐标测量的偏差不小于5mm。面积测量。类似于坐标测量，也需要创建一个项目，建站选择已知点那个命令，假定测站点的坐标和高差，输入仪器高和棱镜高，设定后视点的坐标和高差，瞄准地面点测量回车，再测某一块面积的拐角点，先瞄准第一个拐角点测量再编号，然后按顺时针或者逆时针瞄准其他拐角...
