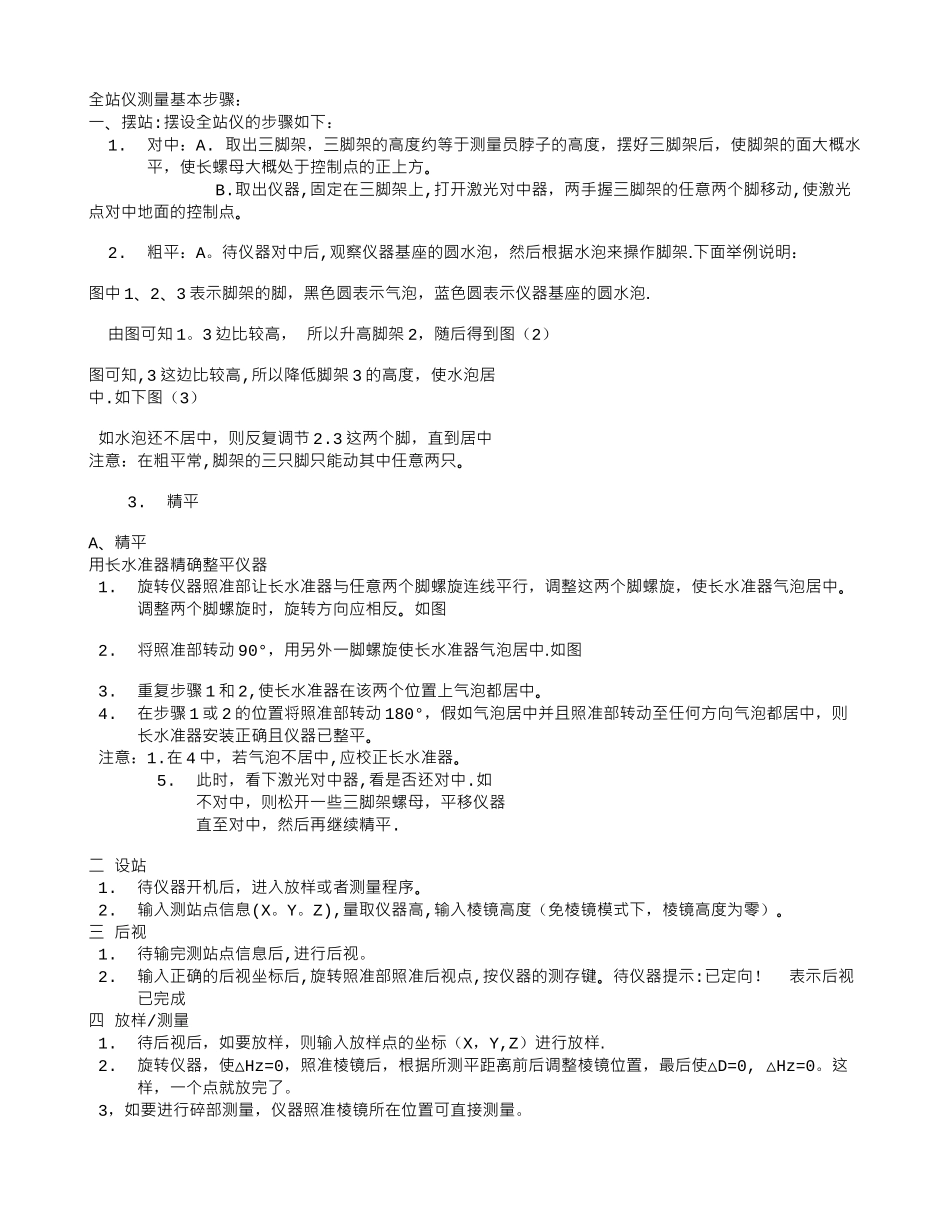

全站仪测量基本步骤VIP专享

全站仪测量基本步骤：一、摆站:摆设全站仪的步骤如下：1.对中：A. 取出三脚架，三脚架的高度约等于测量员脖子的高度，摆好三脚架后，使脚架的面大概水平，使长螺母大概处于控制点的正上方。B.取出仪器,固定在三脚架上,打开激光对中器，两手握三脚架的任意两个脚移动,使激光点对中地面的控制点。2.粗平：A。待仪器对中后,观察仪器基座的圆水泡，然后根据水泡来操作脚架.下面举例说明：图中 1、2、3 表示脚架的脚，黑色圆表示气泡，蓝色圆表示仪器基座的圆水泡.由图可知 1。3 边比较高 ， 所以升高脚架 2，随后得到图（2）图可知,3 这边比较高,所以降低脚架 3 的高度，使水泡居 中.如下图（3）如水泡还不居中，则反复调节 2.3 这两个脚，直到居中注意：在粗平常,脚架的三只脚只能动其中任意两只。3.精平A、精平用长水准器精确整平仪器1.旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。调整两个脚螺旋时，旋转方向应相反。如图2.将照准部转动 90°，用另外一脚螺旋使长水准器气泡居中.如图3.重复步骤 1 和 2,使长水准器在该两个位置上气泡都居中。4.在步骤 1 或 2 的位置将照准部转动 180°，假如气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安装正确且仪器已整平。注意：1.在 4 中，若气泡不居中,应校正长水准器。5.此时，看下激光对中器,看是否还对中.如 不对中，则松开一些三脚架螺母，平移仪器 直至对中，然后再继续精平.二 设站1.待仪器开机后，进入放样或者测量程序。2.输入测站点信息(X。Y。Z),量取仪器高,输入棱镜高度（免棱镜模式下，棱镜高度为零）。三 后视1.待输完测站点信息后,进行后视。2.输入正确的后视坐标后,旋转照准部照准后视点,按仪器的测存键。待仪器提示:已定向 ！表示后视已完成四 放样/测量1.待后视后，如要放样，则输入放样点的坐标（X，Y,Z）进行放样.2.旋转仪器，使△Hz=0，照准棱镜后，根据所测平距离前后调整棱镜位置，最后使△D=0, Hz=0△。这样，一个点就放完了。3，如要进行碎部测量，仪器照准棱镜所在位置可直接测量。南方测绘集团旗下高端品牌 科仪测绘仪器提供精准测量服务热线：18315048088(李承军 ）地址:重庆市万州区国本路 204 号(国本小学旁）
