全站仪进行控制测量

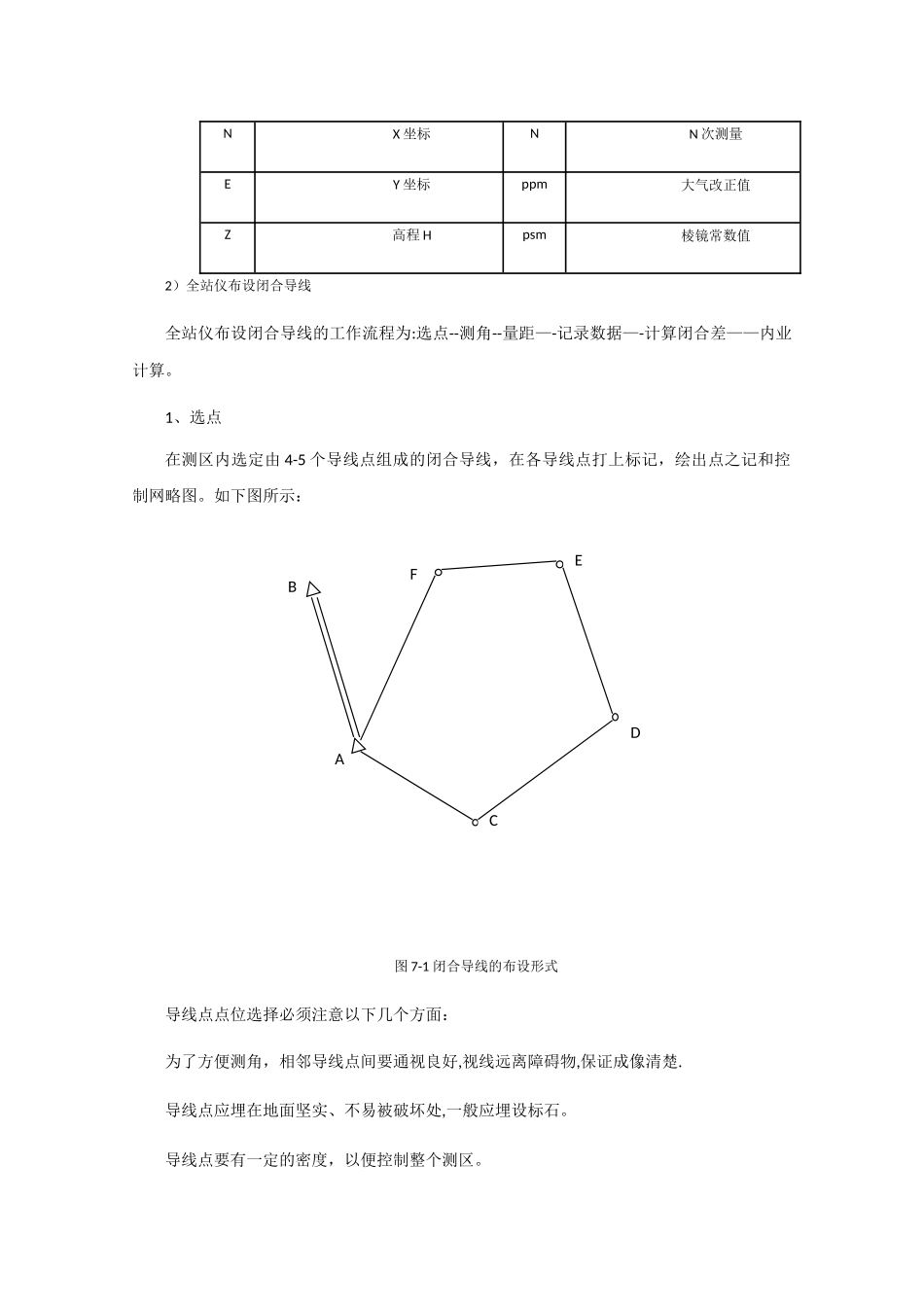

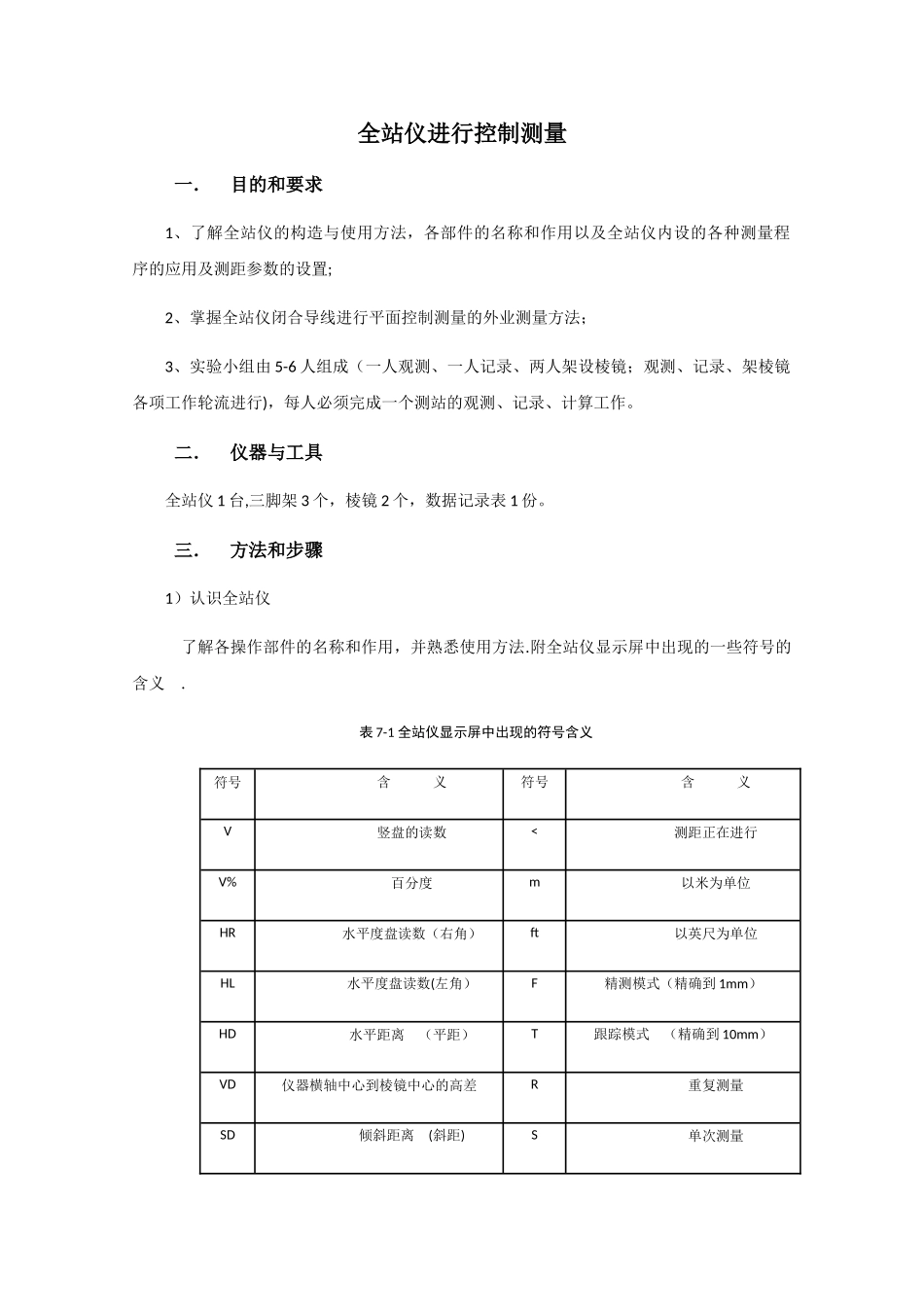

全站仪进行控制测量一．目的和要求1、了解全站仪的构造与使用方法，各部件的名称和作用以及全站仪内设的各种测量程序的应用及测距参数的设置;2、掌握全站仪闭合导线进行平面控制测量的外业测量方法；3、实验小组由 5-6 人组成（一人观测、一人记录、两人架设棱镜；观测、记录、架棱镜各项工作轮流进行)，每人必须完成一个测站的观测、记录、计算工作。二．仪器与工具全站仪 1 台,三脚架 3 个，棱镜 2 个，数据记录表 1 份。三．方法和步骤1）认识全站仪 了解各操作部件的名称和作用，并熟悉使用方法.附全站仪显示屏中出现的一些符号的含义 .表 7-1 全站仪显示屏中出现的符号含义符号含 义符号含 义V竖盘的读数<测距正在进行V%百分度m以米为单位HR水平度盘读数（右角）ft以英尺为单位HL水平度盘读数(左角）F精测模式（精确到 1mm）HD水平距离 （平距）T跟踪模式 （精确到 10mm）VD仪器横轴中心到棱镜中心的高差R重复测量SD倾斜距离 (斜距)S单次测量NX 坐标NN 次测量EY 坐标ppm大气改正值Z高程 Hpsm棱镜常数值2）全站仪布设闭合导线全站仪布设闭合导线的工作流程为:选点--测角--量距—-记录数据—-计算闭合差——内业计算。1、选点在测区内选定由 4-5 个导线点组成的闭合导线，在各导线点打上标记，绘出点之记和控制网略图。如下图所示： 图 7-1 闭合导线的布设形式导线点点位选择必须注意以下几个方面：为了方便测角，相邻导线点间要通视良好,视线远离障碍物,保证成像清楚.导线点应埋在地面坚实、不易被破坏处,一般应埋设标石。导线点要有一定的密度，以便控制整个测区。ABFEDC导线边长应按有关规定，最长不超过边长平均的 2 倍,相邻边长尽量不使其长短相差悬殊。导线点埋设后，要在桩上用红油漆写明点名、编号，用红油漆在固定地物上画一箭头指向导线点，并绘制“点之记”和控制网略图方便寻找导线点。2、测角采纳全站仪测回法观测导线各转折角(内角），每个角测两个测回； 导线角度测量主要是导线转折角的水平角测量。导线水平角的观测，附合导线按导线前进方向可观测左角；对闭合导线一般是观测多边形内角；支导线无校核条件,要求既观测左角，也观测右角以便进行校核.3、量距用全站仪测距往、返测量各导线边的边长;计算相对误差，若在容许范围内，则取平均值作为最后结果（至 mm 位)； 导线边长是指相邻导线点间的水平距离。采纳光电测距仪测量边长的导线又称为光电测距导线是目前最常用的方法。4、内业计算...
