挖装机工作装置的静力学分析和模态分析VIP免费

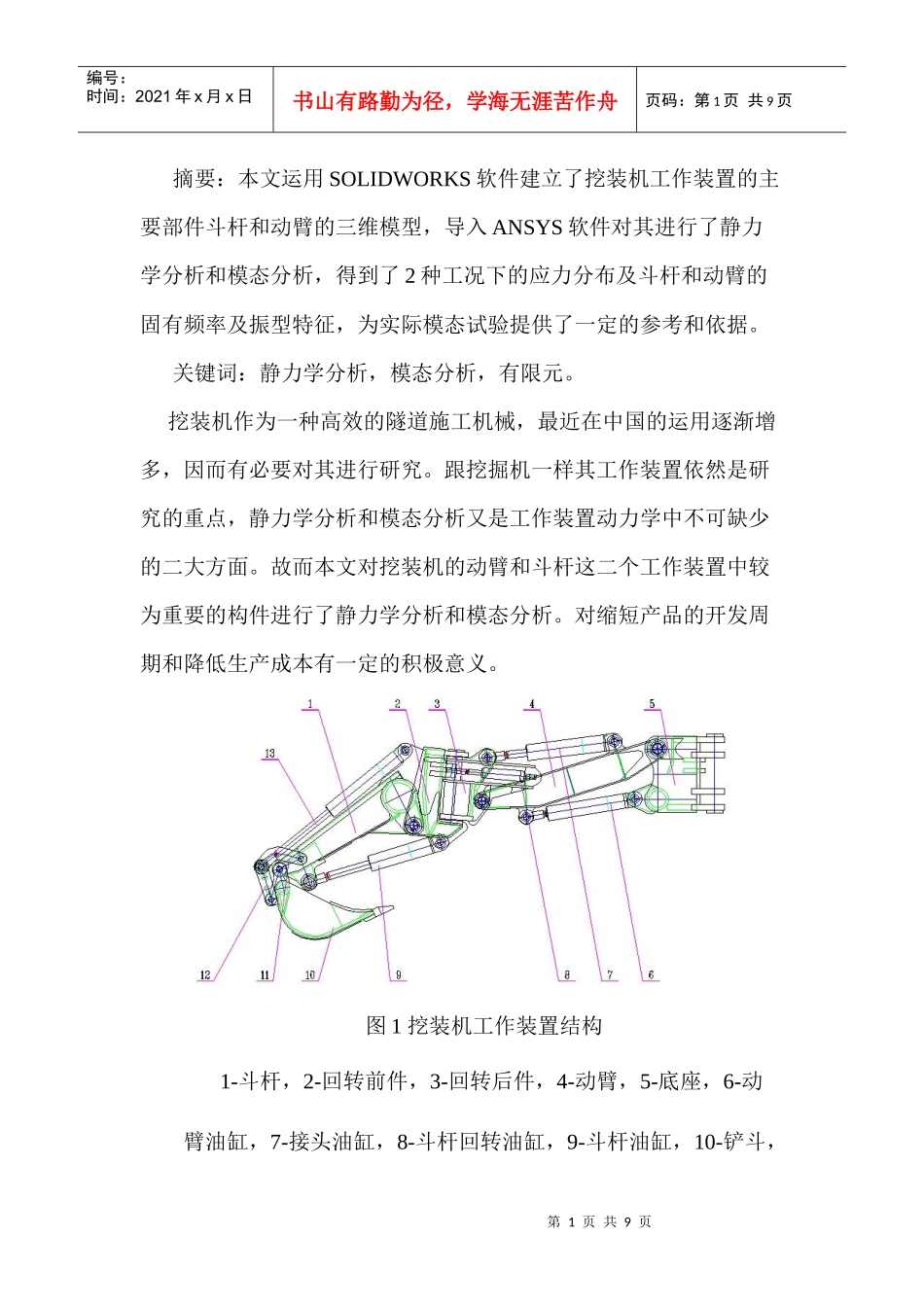

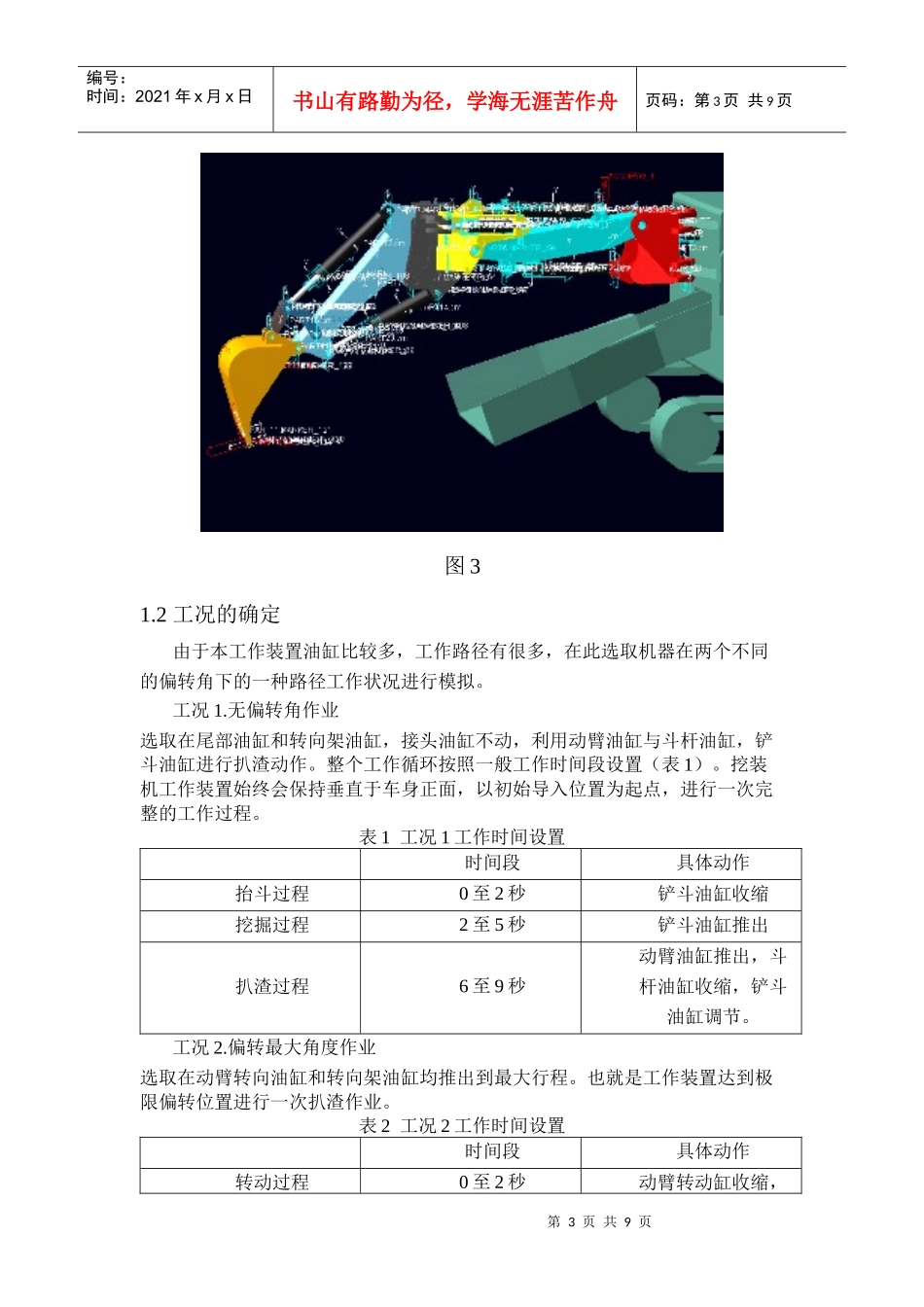

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页摘要：本文运用SOLIDWORKS软件建立了挖装机工作装置的主要部件斗杆和动臂的三维模型，导入ANSYS软件对其进行了静力学分析和模态分析，得到了2种工况下的应力分布及斗杆和动臂的固有频率及振型特征，为实际模态试验提供了一定的参考和依据。关键词：静力学分析，模态分析，有限元。挖装机作为一种高效的隧道施工机械，最近在中国的运用逐渐增多，因而有必要对其进行研究。跟挖掘机一样其工作装置依然是研究的重点，静力学分析和模态分析又是工作装置动力学中不可缺少的二大方面。故而本文对挖装机的动臂和斗杆这二个工作装置中较为重要的构件进行了静力学分析和模态分析。对缩短产品的开发周期和降低生产成本有一定的积极意义。图1挖装机工作装置结构1-斗杆，2-回转前件，3-回转后件，4-动臂，5-底座，6-动臂油缸，7-接头油缸，8-斗杆回转油缸，9-斗杆油缸，10-铲斗，第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页11-弯连杆，12-直连杆，13-铲斗油缸。1.载荷的计算要进行静力学分析就必须知道各构件之间及铰点上的力。求解构件之间的力的方法有多种，这里我们选择adams运动仿真的方法。1.1模型的建立和导入：本文对德国Schaeff公司的ITC312-H4挖装机进行实地测绘，运用三维建模软件solidworks进行建模，所得到的模型如图2，将模型导入adams中后定义运动副，定义油缸驱动，定义各构件的材料属性（本工作装置采用的是Q235）等仿真需要的基本信息。定义好后如图3所示。最后模型校检结果：样机模型包括24个零件，7个圆柱副，25个转动副，一个固定副。图2第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图31.2工况的确定由于本工作装置油缸比较多，工作路径有很多，在此选取机器在两个不同的偏转角下的一种路径工作状况进行模拟。工况1.无偏转角作业选取在尾部油缸和转向架油缸，接头油缸不动，利用动臂油缸与斗杆油缸，铲斗油缸进行扒渣动作。整个工作循环按照一般工作时间段设置（表1）。挖装机工作装置始终会保持垂直于车身正面，以初始导入位置为起点，进行一次完整的工作过程。表1工况1工作时间设置时间段具体动作抬斗过程0至2秒铲斗油缸收缩挖掘过程2至5秒铲斗油缸推出扒渣过程6至9秒动臂油缸推出，斗杆油缸收缩，铲斗油缸调节。工况2.偏转最大角度作业选取在动臂转向油缸和转向架油缸均推出到最大行程。也就是工作装置达到极限偏转位置进行一次扒渣作业。表2工况2工作时间设置时间段具体动作转动过程0至2秒动臂转动缸收缩，第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页转动架油缸差动抬斗过程2至4秒铲斗油缸收缩挖掘过程4至7秒铲斗油缸推出扒渣过程8至11秒动臂油缸推出，斗杆油缸收缩，铲斗油缸调节。根据表1，表2，和表3（油缸行程表）就可以写出各油缸驱动的step函数，这样就可以进行仿真了。表3油缸行程表液压缸种类全缩长度全伸长度最大行程动臂转动缸401800399动臂缸12001870670斗杆缸10401500460铲斗缸12752020745转向缸530850320接头缸119018006101.3挖掘阻力的确定1.铲斗插入土堆时切削阻力其土壤切削阻力随挖掘深度改变而有明显变化。挖掘阻力可分为沿铲斗挖掘轨迹切线方向和法向方向两个力。切线方向力最大值按公式3-27求得：F1max=C[R(1−cosϕmax)]1.35BAZX+D[1]（1-1）式中C——表示土壤硬度的系数，，对于砾石，取C=9R——铲斗与斗杆铰点至斗齿尖距离，即转斗切削半径，R=130，单位为cm；ϕmax——挖掘过程中铲斗总转角的一半，取ϕmax=45°B——切削刃宽度影响系数，B=1+1.26b，其中b为铲斗平均宽度，单位为m；A——切削角变化影响系数，取A=1.3Z——带有斗齿的系数，Z=0.75第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页X——斗侧壁厚度影响系数，X=1+0.03s，其中s为侧壁厚度，单位为cm，取s=2.5D——切削刃挤压土壤的力，根据斗容量（这里斗容量为0.5m3）大小取D=9.8kN带入数...
