焊接培训内容VIP专享VIP免费

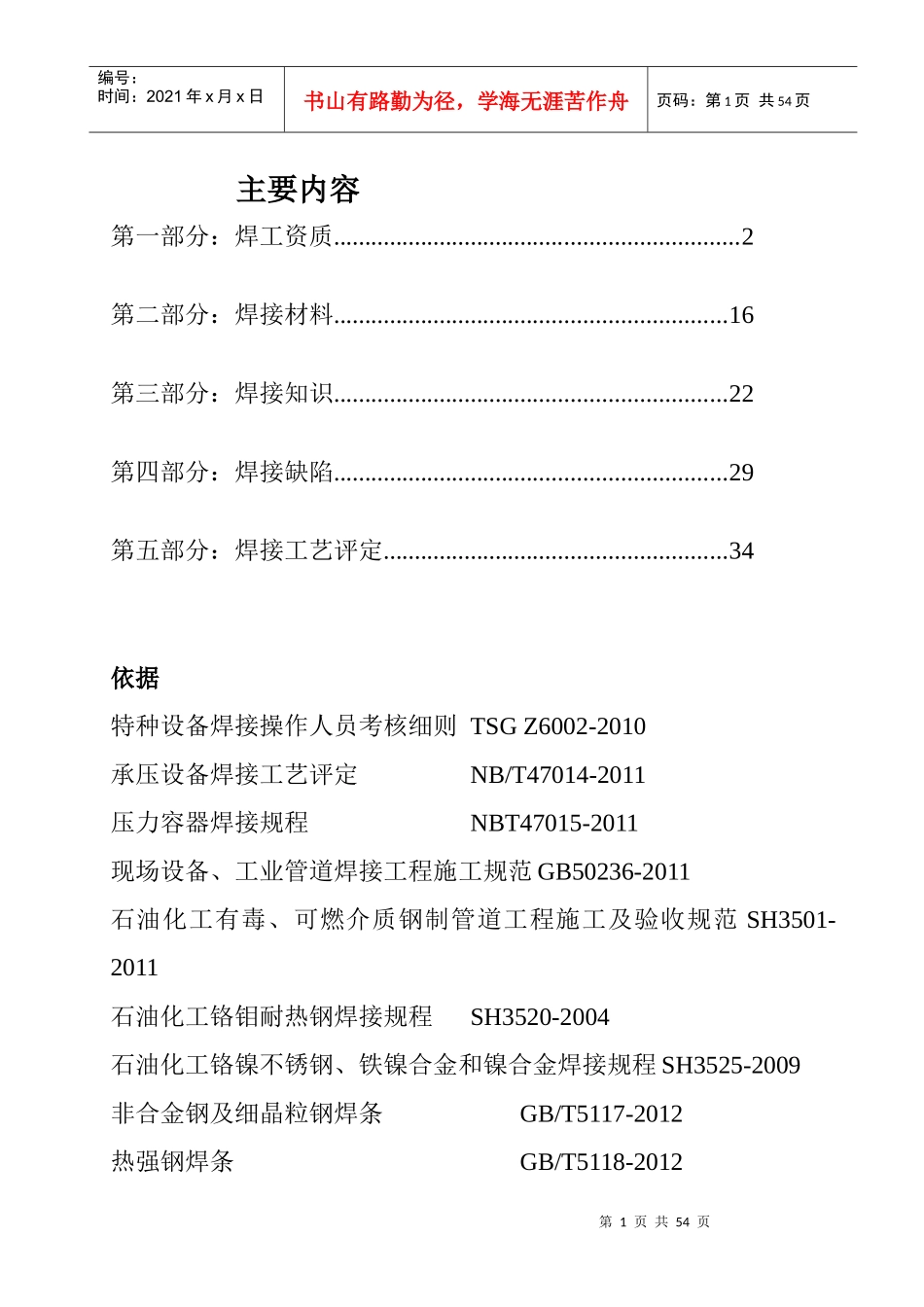

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页主要内容第一部分：焊工资质.................................................................2第二部分：焊接材料...............................................................16第三部分：焊接知识...............................................................22第四部分：焊接缺陷...............................................................29第五部分：焊接工艺评定.......................................................34依据特种设备焊接操作人员考核细则TSGZ6002-2010承压设备焊接工艺评定NB/T47014-2011压力容器焊接规程NBT47015-2011现场设备、工业管道焊接工程施工规范GB50236-2011石油化工有毒、可燃介质钢制管道工程施工及验收规范SH3501-2011石油化工铬钼耐热钢焊接规程SH3520-2004石油化工铬镍不锈钢、铁镍合金和镍合金焊接规程SH3525-2009非合金钢及细晶粒钢焊条GB/T5117-2012热强钢焊条GB/T5118-2012第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页不锈钢焊条GB/T983-2012焊接用不锈钢丝YB/T5092-2005承压设备用焊接材料订货技术条件NB/T47018-2011第一部分：焊工资质1.1、焊接哪些焊缝的焊工，应持有特种设备作业人员证？（焊工证）1.1.1、承压类设备的受压元件焊缝、与受压元件相焊的焊缝、受压元件母材表面堆焊；1.1.2、机电类设备的主要受力结构（部）件焊缝，与主要受力结构（部）件相焊的焊缝；1.1.3、融入前两项焊缝内的定位焊缝。受压元件定义：承受压力载荷（包括内应力或外压）的容器零部件。GBT26929-2011压力容器术语承压设备包括（锅炉、压力容器、压力管道）特种设备安全法、特种设备安全监察条例1.2、焊工资质主要因素1.2.1、焊接方法1.2.2、金属材料类别1.2.3、填充金属类别1.2.4、试件位置第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页1.2.5、衬垫1.2.6、焊接工艺因素1.2.7、焊缝金属厚度1.2.8、管材外径1.3焊工资质覆盖规则1.3.1焊接方法：10种1.3.1.1变更焊接方法，焊工需重新考试1.3.1.2在同种焊接方法，手工焊焊工变更为焊机操作工，或反之需重新考试。（二氧化碳手工焊与二氧化碳自动焊不能互相代替）1.3.1.3自动焊焊工变更为机动焊焊工。术语：机动化程度机动焊：焊工操作焊机进行调节与控制工艺参数而完成的焊接。自动焊:焊机自动进行调节与控制工艺参数而完成焊接。1.3.2金属材料类别：第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页焊工采用某类别任一钢号考试合格，下列情况不需要考试。1.手工焊焊工焊接该类别其他钢号；2.手工焊焊工焊接该类别钢号与类别号较低钢号组成的异种钢号焊接接头；3.除FeIV类外，手工焊焊工焊接较低类别钢号；4.焊机操作工焊接各类别中的钢号；5.焊接异类别钢号管板角接头（或管材角焊缝）经考试合格后，视为该焊工已通过试件中较高类别钢的焊接操作技能考试。总结；1.手工焊I、II、III类别母材，高类别可覆盖低类别。2.焊机操作工可覆盖全部。第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页角焊缝角接头1.3.3、焊接金属（焊材）1.3.3.1手工焊焊工采用某类别填充金属材料，经焊接操作技能考试合格后，适用于焊件相应种类的填充金属材料类别范围如下表:第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页常用焊材：J422——E4303、J427——E4315、J507——E5015A102——E308-16、A107——E308-15、A132——E347-16、A137——E347-15、A302——E309-16、A307——E309-15、A312——E309Mo-16R307——E5515-B2、R507——E5MoV-15W707Ni——E5515-N51.3.3.2焊机操作工采用某类别填充金属材料，经焊接操作技能考试合格后，适用于焊件相应种...
