中间继电器整定校验方案设计VIP免费

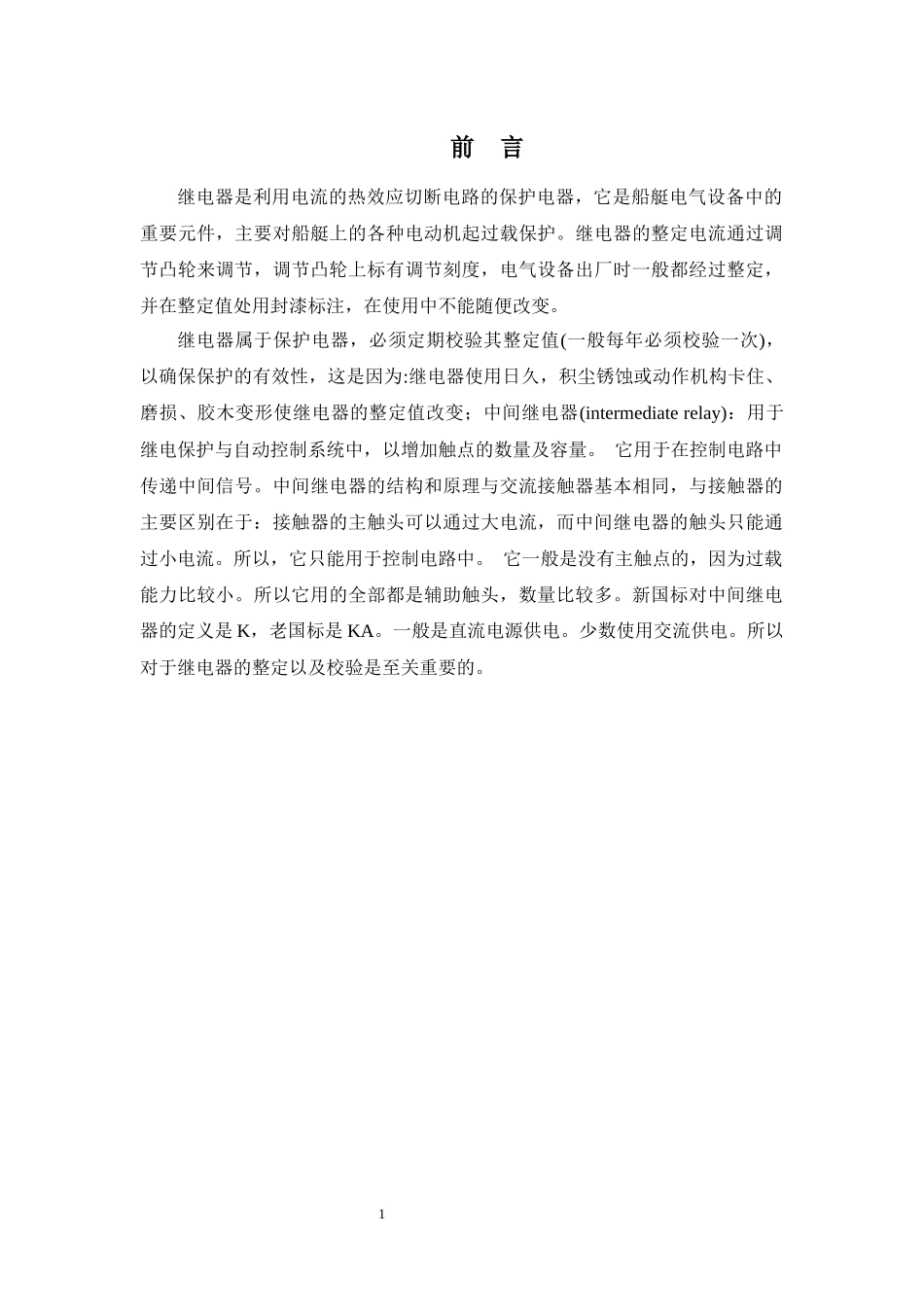

1前言继电器是利用电流的热效应切断电路的保护电器，它是船艇电气设备中的重要元件，主要对船艇上的各种电动机起过载保护。继电器的整定电流通过调节凸轮来调节，调节凸轮上标有调节刻度，电气设备出厂时一般都经过整定，并在整定值处用封漆标注，在使用中不能随便改变。继电器属于保护电器，必须定期校验其整定值(一般每年必须校验一次)，以确保保护的有效性，这是因为:继电器使用日久，积尘锈蚀或动作机构卡住、磨损、胶木变形使继电器的整定值改变；中间继电器(intermediaterelay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。所以对于继电器的整定以及校验是至关重要的。2摘要当电力系统中的电力元件（发电机、线路）或电力系统本身发生了故障及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。实现这种自动化措施的成套设备，一般统称为继电保护装置。继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量的变化构成继电保护动作工作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生大量瓦斯和油流速度的增大或油压强度的增高。中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。所以对于中间继电器的整定以及校验是至关重要的。关键词：继电器；整定；校验3目录前言....................................................................................................................1摘要....................................................................................................................2第1章项目任务..................................................................................................51.1任务描述..................................................................................................51.2任务目标..................................................................................................5第2章信息咨询..................................................................................................62.1中间继电器..............................................................................................62.2中间继电器工作原理..............................................................................72.3中间继电器的作用..................................................................................72.3.1代替小型接触器...........................................................................72.3.2增加接点数量...............................................................................72.3.3增加接点容量...............................................................................72.3.4转换接点类型...............................................................................72.3.5用作开关.......................................................................................82.3.6转换电压.......................................................................................82.3.7消除电路中的干扰.......................................................................82.4中间继电器的特点...........................................................................
