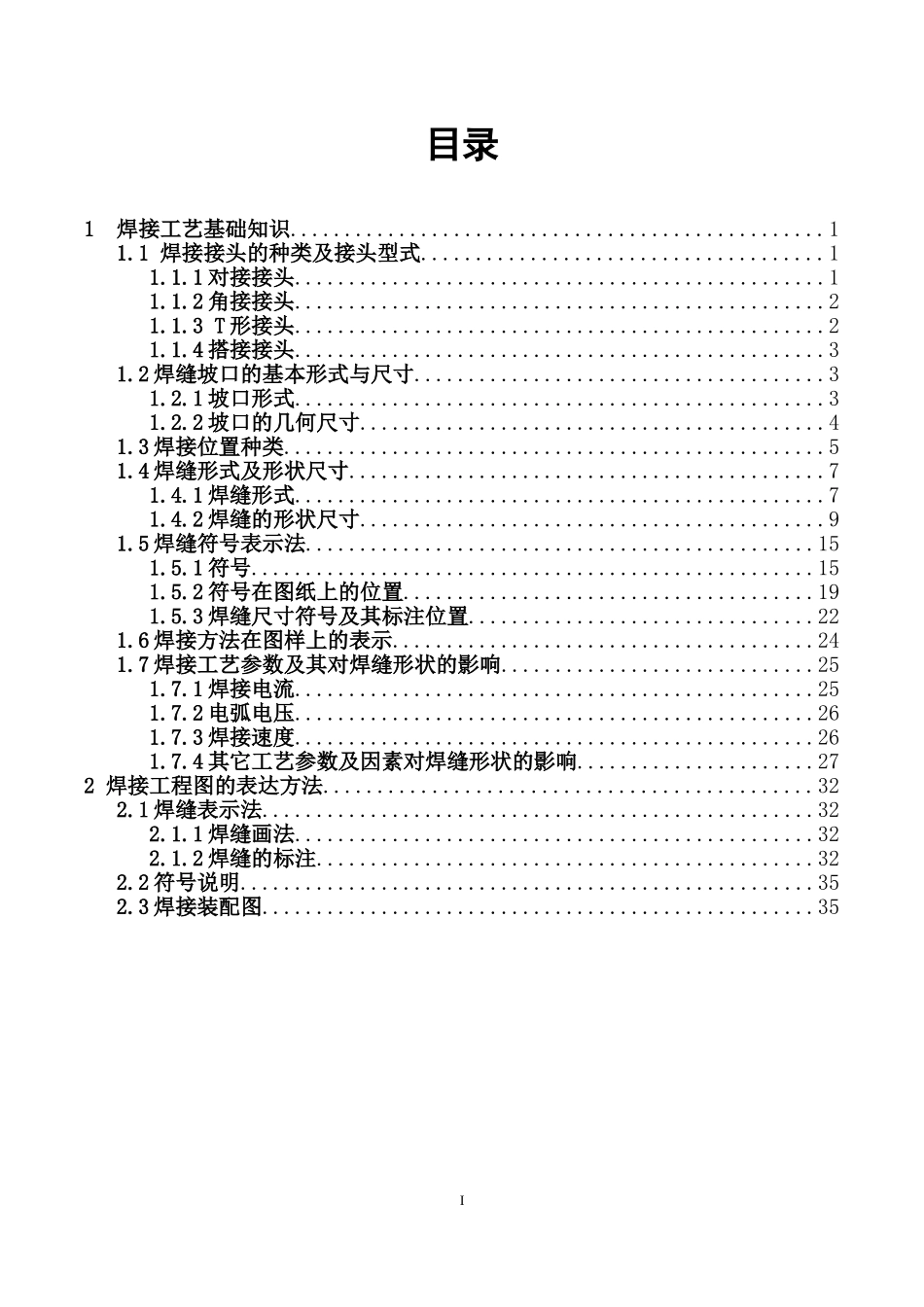

中煤平朔集团井工一矿“刘伟”创新工作室内部讲义电焊工培训授课人：刘伟日期：2015.2.6目录1焊接工艺基础知识.................................................11.1焊接接头的种类及接头型式.....................................11.1.1对接接头.................................................11.1.2角接接头.................................................21.1.3T形接头.................................................21.1.4搭接接头.................................................31.2焊缝坡口的基本形式与尺寸......................................31.2.1坡口形式.................................................31.2.2坡口的几何尺寸...........................................41.3焊接位置种类..................................................51.4焊缝形式及形状尺寸............................................71.4.1焊缝形式.................................................71.4.2焊缝的形状尺寸...........................................91.5焊缝符号表示法...............................................151.5.1符号....................................................151.5.2符号在图纸上的位置......................................191.5.3焊缝尺寸符号及其标注位置................................221.6焊接方法在图样上的表示.......................................241.7焊接工艺参数及其对焊缝形状的影响.............................251.7.1焊接电流................................................251.7.2电弧电压................................................261.7.3焊接速度................................................261.7.4其它工艺参数及因素对焊缝形状的影响......................272焊接工程图的表达方法.............................................322.1焊缝表示法...................................................322.1.1焊缝画法................................................322.1.2焊缝的标注..............................................322.2符号说明.....................................................352.3焊接装配图...................................................35I第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页1焊接工艺基础知识1.1焊接接头的种类及接头型式用焊接方法连接的接头称为焊接接头（简称为接头）。它由焊缝、熔合区、热影响区及其邻近的母材组成。在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图1。其中以对接接头和T形接头应用最为普遍。1.1.1对接接头两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。在各种焊接结构中它是采用最多的一种接头型式。钢板厚度在6mm以下，除重要结构外，一般不开坡口。厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表1—1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图1—1所示的单面或双面削薄；其削薄长度L≥3(δ—δ1)。第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页图1—1不同厚度板材的对接(a)单面削薄，(b)双面削薄表1-1较薄板厚度δ1≤2～5>5～9>9～12>12允许厚度差(δ—δ1)12341.1.2角接接头两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图1—2。这种接头受力状况不太好，常用于不重要的结构中。图1—2角接接头(a)I形坡口；(b)带钝边单边V形坡口1.1.3T形接头一件之端面与另一件表面构成直角或近似直角的接头，叫做T形接头，见图1—3。图1—3T形接头1.1.4...
