注塑成型培训资料(DOC35页)VIP专享VIP免费

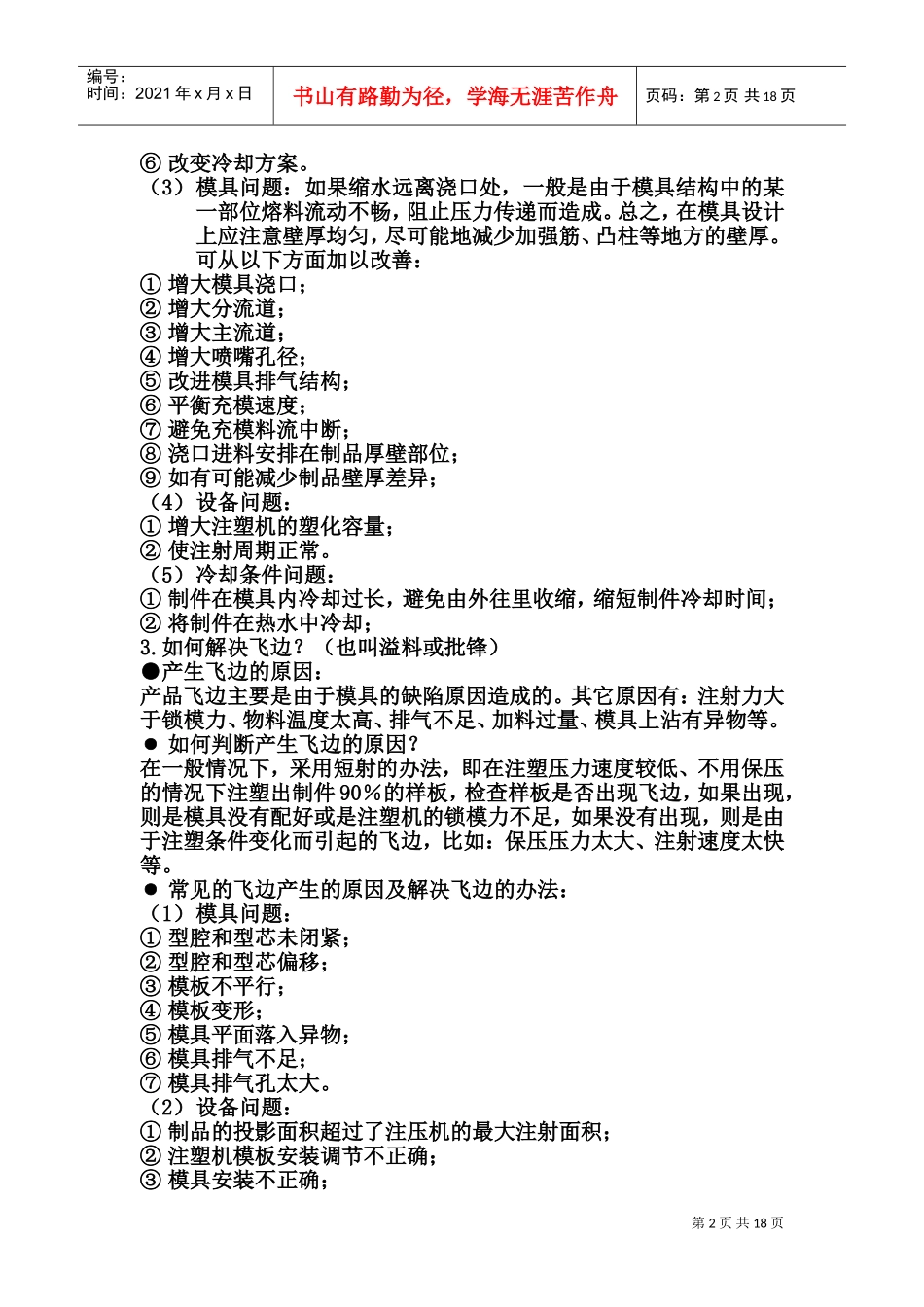

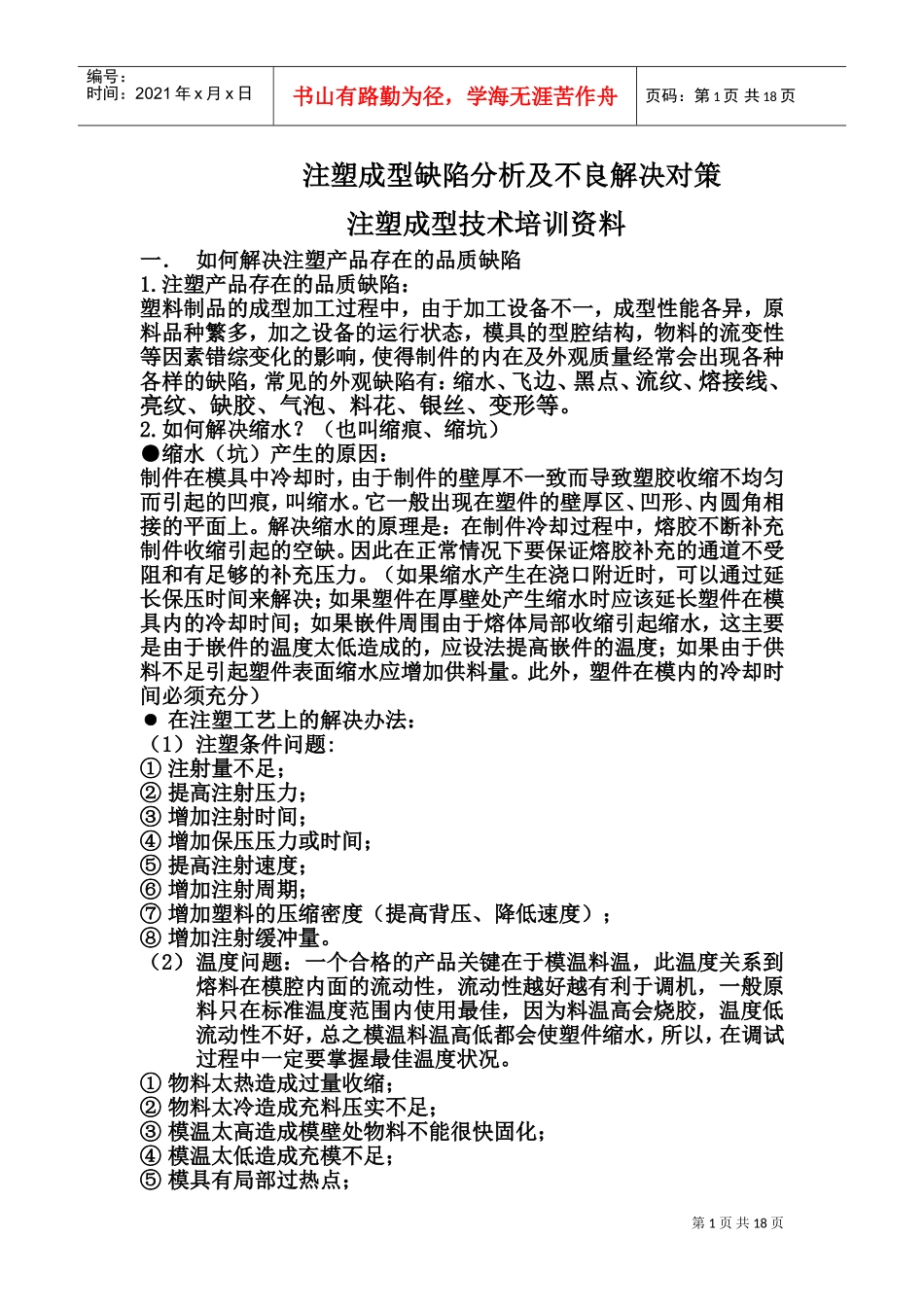

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页注塑成型缺陷分析及不良解决对策注塑成型技术培训资料一．如何解决注塑产品存在的品质缺陷1.注塑产品存在的品质缺陷：塑料制品的成型加工过程中，由于加工设备不一，成型性能各异，原料品种繁多，加之设备的运行状态，模具的型腔结构，物料的流变性等因素错综变化的影响，使得制件的内在及外观质量经常会出现各种各样的缺陷，常见的外观缺陷有：缩水、飞边、黑点、流纹、熔接线、亮纹、缺胶、气泡、料花、银丝、变形等。2.如何解决缩水？（也叫缩痕、缩坑）●缩水（坑）产生的原因：制件在模具中冷却时，由于制件的壁厚不一致而导致塑胶收缩不均匀而引起的凹痕，叫缩水。它一般出现在塑件的壁厚区、凹形、内圆角相接的平面上。解决缩水的原理是：在制件冷却过程中，熔胶不断补充制件收缩引起的空缺。因此在正常情况下要保证熔胶补充的通道不受阻和有足够的补充压力。（如果缩水产生在浇口附近时，可以通过延长保压时间来解决；如果塑件在厚壁处产生缩水时应该延长塑件在模具内的冷却时间；如果嵌件周围由于熔体局部收缩引起缩水，这主要是由于嵌件的温度太低造成的，应设法提高嵌件的温度；如果由于供料不足引起塑件表面缩水应增加供料量。此外，塑件在模内的冷却时间必须充分）●在注塑工艺上的解决办法：（1）注塑条件问题:①注射量不足；②提高注射压力；③增加注射时间；④增加保压压力或时间；⑤提高注射速度；⑥增加注射周期；⑦增加塑料的压缩密度（提高背压、降低速度）；⑧增加注射缓冲量。（2）温度问题：一个合格的产品关键在于模温料温，此温度关系到熔料在模腔内面的流动性，流动性越好越有利于调机，一般原料只在标准温度范围内使用最佳，因为料温高会烧胶，温度低流动性不好，总之模温料温高低都会使塑件缩水，所以，在调试过程中一定要掌握最佳温度状况。①物料太热造成过量收缩；②物料太冷造成充料压实不足；③模温太高造成模壁处物料不能很快固化；④模温太低造成充模不足；⑤模具有局部过热点；第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页⑥改变冷却方案。（3）模具问题：如果缩水远离浇口处，一般是由于模具结构中的某一部位熔料流动不畅，阻止压力传递而造成。总之，在模具设计上应注意壁厚均匀，尽可能地减少加强筋、凸柱等地方的壁厚。可从以下方面加以改善：①增大模具浇口；②增大分流道；③增大主流道；④增大喷嘴孔径；⑤改进模具排气结构；⑥平衡充模速度；⑦避免充模料流中断；⑧浇口进料安排在制品厚壁部位；⑨如有可能减少制品壁厚差异；（4）设备问题：①增大注塑机的塑化容量；②使注射周期正常。（5）冷却条件问题：①制件在模具内冷却过长，避免由外往里收缩，缩短制件冷却时间；②将制件在热水中冷却；3.如何解决飞边？（也叫溢料或批锋）●产生飞边的原因：产品飞边主要是由于模具的缺陷原因造成的。其它原因有：注射力大于锁模力、物料温度太高、排气不足、加料过量、模具上沾有异物等。●如何判断产生飞边的原因？在一般情况下，采用短射的办法，即在注塑压力速度较低、不用保压的情况下注塑出制件90％的样板，检查样板是否出现飞边，如果出现，则是模具没有配好或是注塑机的锁模力不足，如果没有出现，则是由于注塑条件变化而引起的飞边，比如：保压压力太大、注射速度太快等。●常见的飞边产生的原因及解决飞边的办法：（1）模具问题：①型腔和型芯未闭紧；②型腔和型芯偏移；③模板不平行；④模板变形；⑤模具平面落入异物；⑥模具排气不足；⑦模具排气孔太大。（2）设备问题：①制品的投影面积超过了注压机的最大注射面积；②注塑机模板安装调节不正确；③模具安装不正确；第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页④锁模力不能保持恒定；⑤注塑机模板不平行；⑥拉杆变形不均。(3)注塑条件问题：①锁模力太低；②注射压力太大；③注射时间太长；④注射速度太快；⑤充模速度不等；⑥模腔内料流中断；⑦加料量控制太大；⑧操作条件造成的注射周期反常。(4)温...
