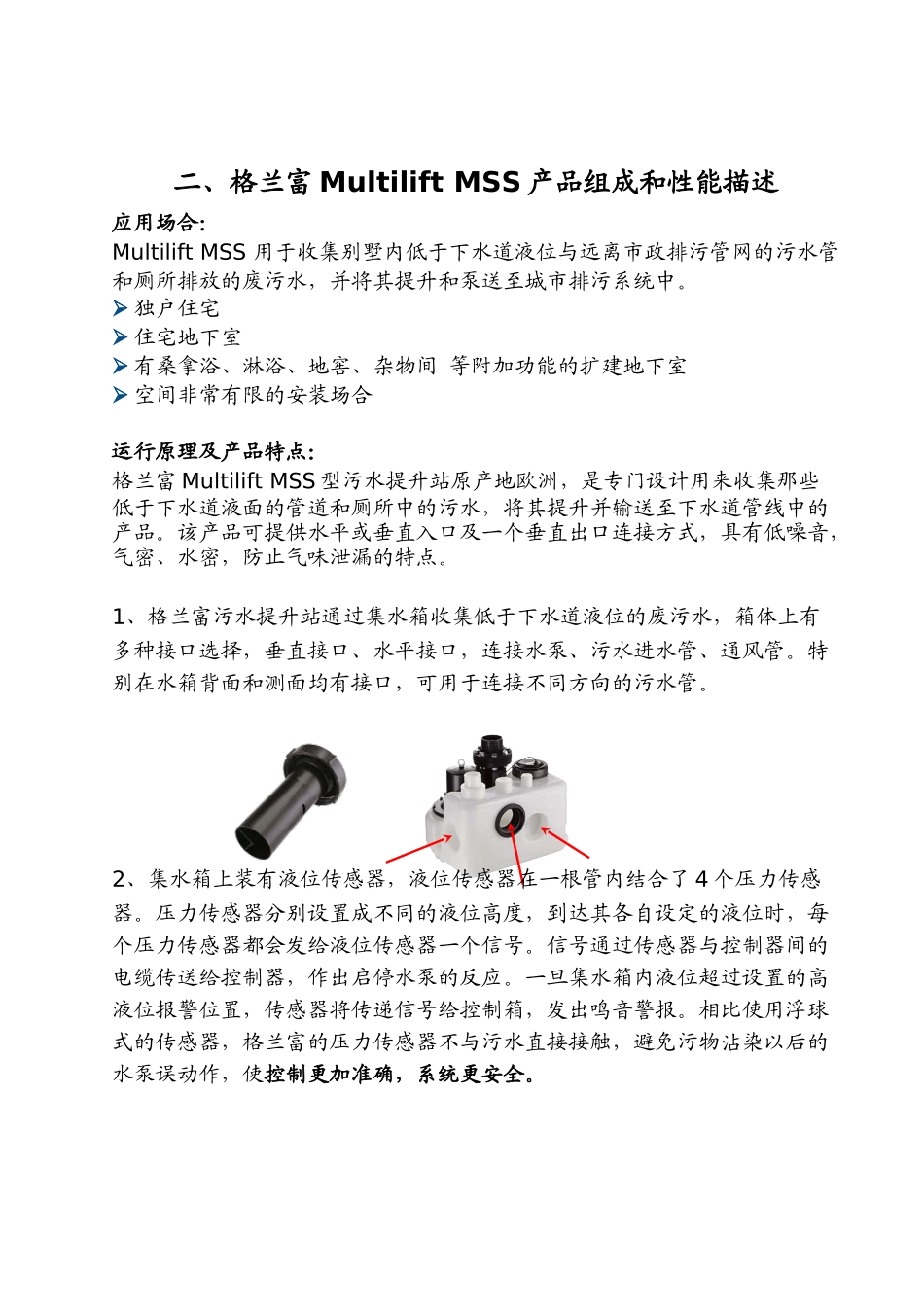

二、格兰富MultiliftMSS产品组成和性能描述应用场合：MultiliftMSS用于收集别墅内低于下水道液位与远离市政排污管网的污水管和厕所排放的废污水，并将其提升和泵送至城市排污系统中。独户住宅住宅地下室有桑拿浴、淋浴、地窖、杂物间等附加功能的扩建地下室空间非常有限的安装场合运行原理及产品特点：格兰富MultiliftMSS型污水提升站原产地欧洲，是专门设计用来收集那些低于下水道液面的管道和厕所中的污水，将其提升并输送至下水道管线中的产品。该产品可提供水平或垂直入口及一个垂直出口连接方式，具有低噪音，气密、水密，防止气味泄漏的特点。1、格兰富污水提升站通过集水箱收集低于下水道液位的废污水，箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管。特别在水箱背面和测面均有接口，可用于连接不同方向的污水管。2、集水箱上装有液位传感器，液位传感器在一根管内结合了4个压力传感器。压力传感器分别设置成不同的液位高度，到达其各自设定的液位时，每个压力传感器都会发给液位传感器一个信号。信号通过传感器与控制器间的电缆传送给控制器，作出启停水泵的反应。一旦集水箱内液位超过设置的高液位报警位置，传感器将传递信号给控制箱，发出鸣音警报。相比使用浮球式的传感器，格兰富的压力传感器不与污水直接接触，避免污物沾染以后的水泵误动作，使控制更加准确，系统更安全。第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3、格兰富密闭水箱，一次铸造，无任何接缝，避免任何异味和气体的泄漏。钻开或锯开所需使用的接口，并用配套提供的卡箍和柔性进行管道连接，快捷、简便。4、标准控制箱除常规水泵故障报警外，可提供高液位报警，并且有故障信号输出功能，便于物业进行中控，监测，确保全年运行。5、整套设备均为欧洲全进口，在高档别墅、地铁等场合得到了广泛应用。类似的项目案例如下：太阳湖别墅、上海栎庭别墅群、深圳纯水岸别墅、嘉柏货代公司活动区、苏州平门府别墅区、上海金桥瑞士花园、上海万源城等三、格兰富MultiliftMSS产品基本情况说明表序号项目投标方填报内容1品牌格兰富（Grundfos）2产地整机欧洲原装进口3流量8-12.9m3/h4扬程8-9.5m5运行噪音低于60分贝5污水收集桶容积44L6污水收集桶有效容积26L7污水收集桶最大入口管径DN1508污水收集桶入口数量5个9排污泵品牌格兰富（Grundfos）10排污泵运行模式（S1ORS3）S311排污泵每小时最大启动次数20次12排污泵安装方式（外置干式OR内置湿式）内置湿式13排污泵连接方式（固定连接OR自耦连接）固定连接14配线长度（电源线与信号线）控制箱连接电源1.5m；控制箱连接水泵4m。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页15电控箱保护功能热保护；水泵过热报警；相序错误报警；液位传感器故障报警；单独超高液位报警四、格兰富MultiliftMSS产品的Q-H曲线以及外形尺寸图MSS.12.1.4运行曲线安装尺寸图：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页五、格兰富MultiliftMSS产品的安装示意图安装示意图第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页1、提升站必须处于平整地面上。周围至少有60cm的空间，为了方便维修与保养，所留空间尽可能大。2、总进水管连接集水箱后部进口，为确保进水管与集水箱箱体为水平连接，没有任何倾斜，提升站安装位置必须低于用水设施，如安装提升站的设备房与卫生设施房处于同一地面高度，则需将提升站所处地面向下挖掘一定深度，或将卫生设施安装位置抬高，具体深度与高度，取决于设计师对卫生设施排水管的布置。3、进水管连接不同的水平进接口，取得不同的有效容积，如只有一根主进水管，推荐连接集水箱后部地面以上250mm的进口；侧面进水口中心距离地面180mm处，可连接侧面进水管；250mm处DN100的水平进口可单独连接墙式安装座便器；后部180mm处DN100的水平进接口亦可单独连接欧标座便器；MSS提升站有多个垂直接口可连接进水管，DN50的接口，只可连接...
