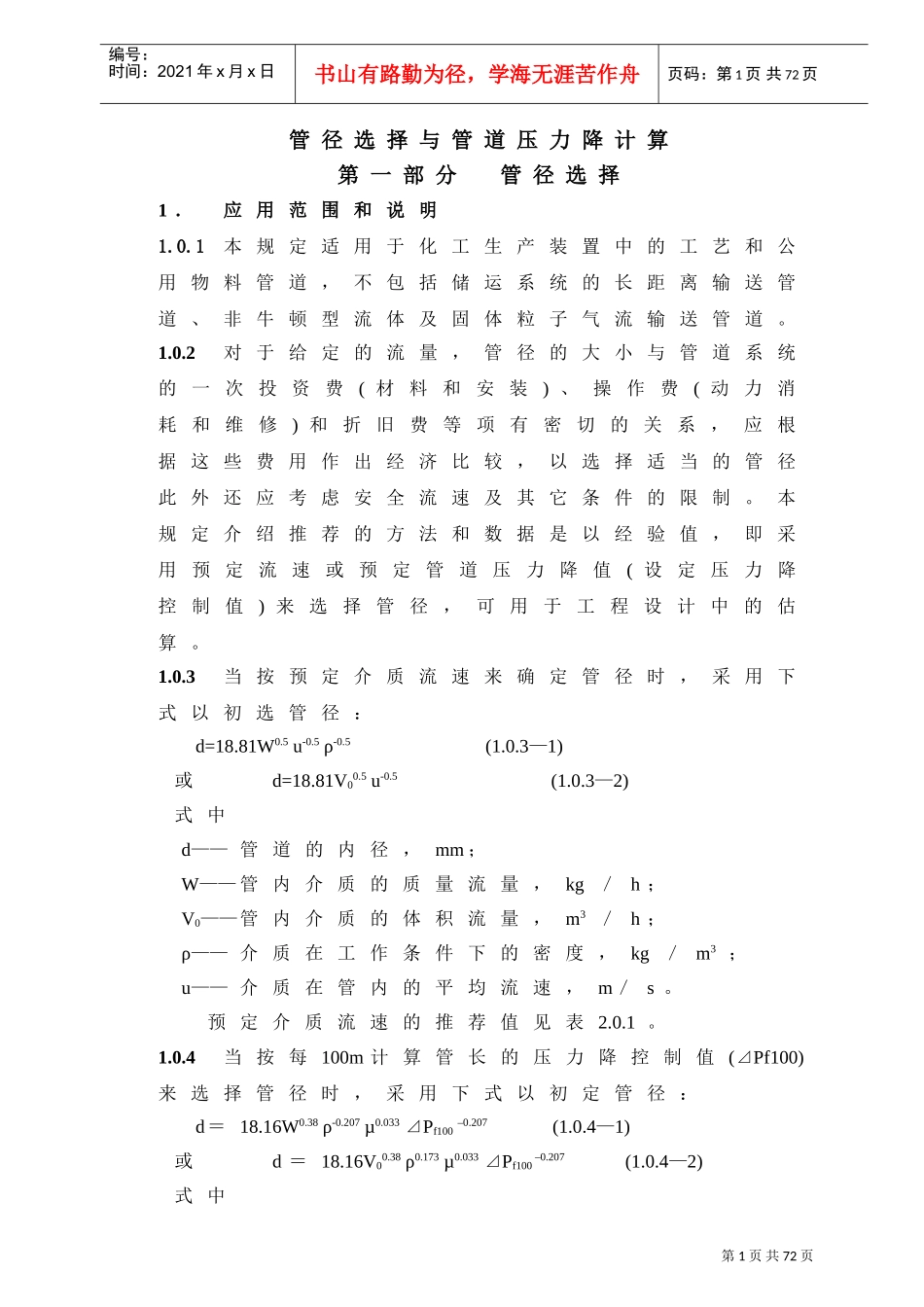

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页管径选择与管道压力降计算第一部分管径选择1．应用范围和说明1.0.1本规定适用于化工生产装置中的工艺和公用物料管道，不包括储运系统的长距离输送管道、非牛顿型流体及固体粒子气流输送管道。1.0.2对于给定的流量，管径的大小与管道系统的一次投资费(材料和安装)、操作费(动力消耗和维修)和折旧费等项有密切的关系，应根据这些费用作出经济比较，以选择适当的管径此外还应考虑安全流速及其它条件的限制。本规定介绍推荐的方法和数据是以经验值，即采用预定流速或预定管道压力降值(设定压力降控制值)来选择管径，可用于工程设计中的估算。1.0.3当按预定介质流速来确定管径时，采用下式以初选管径：d=18.81W0.5u-0.5ρ-0.5(1.0.3—1)或d=18.81V00.5u-0.5(1.0.3—2)式中d——管道的内径，mm；W——管内介质的质量流量，kg／h；V0——管内介质的体积流量，m3／h；ρ——介质在工作条件下的密度，kg／m3；u——介质在管内的平均流速，m／s。预定介质流速的推荐值见表2.0.1。1.0.4当按每100m计算管长的压力降控制值(⊿Pf100)来选择管径时，采用下式以初定管径：d＝18.16W0.38ρ-0.207µ0.033⊿Pf100–0.207(1.0.4—1)或d＝18.16V00.38ρ0.173µ0.033⊿Pf100–0.207(1.0.4—2)式中第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页µ——介质的动力粘度，Pa·s；⊿Pf100——100m计算管长的压力降控制值，kPa。推荐的⊿Pf100值见表2.0.2。1.0.5本规定除注明外，压力均为绝对压力。2．管道内流体常用流速范围和一般工程设计中的压力降控制值2.0.1管道内各种介质常用流速范围见表2.0.1。表中管道的材质除注明外，一律为钢。该表中流速为推荐值。2.0.2管道压力降控制值见表2.0.2－1和表2.0.2－2，该表中压力降值为推荐值。第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页第5页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页第6页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共72页第7页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共72页第8页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共72页第9页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共72页第10页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共72页3．核定3.0.1初选管径后，应在已确定的工作条件及物料性质的基础上，按不同流动情况的有关公式准确地作出管道的水力计算，再进一步核定下述各项：3.0.2所计算出的管径应符合工程设计规定；3.0.3满足介质在管道输送时，对流速的安全规定；3.0.4满足噪声控制的要求。第11页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共72页第二部分管道压力降计算1单相流(不可压缩流体)1.1简述1.1.1本规定适用于牛顿型单相流体在管道中流动压力降的计算。在化工工艺专业已基本确定各有关主要设备的工作压力的情况下，进行系统的水力计算。根据化工工艺要求计算各主要设备之间的管道(包括管段、阀门、控制阀、流量计及管件等)的压力降，使系统总压力降控制在给定的工作压力范围内，在此基础上确定管道尺寸、设备接管口尺寸、控制阀和流量计的允许压力降，以及安全阀和爆破片的泄放压力等。1.1.2牛顿型流体是流体剪应力与速度梯度成正比而粘度为其比例系数。凡是气体都是牛顿型流体，除由高分子等物质组成的液体和泥浆外多数液体亦属牛顿型流体。1.2计算方法1.2.1注意事项1.2.1.1安全系数计算方法中未考虑安全系数，计算时应根据实际情况选用合理的数值。通常，对平均需要使用5～10年的钢管，在摩擦系数中加20％～30％的安全系数，就可以适应其粗糙度条件的变化；超过5～10年，条件往往会保持稳定，但也可能进一步恶化。此系...
