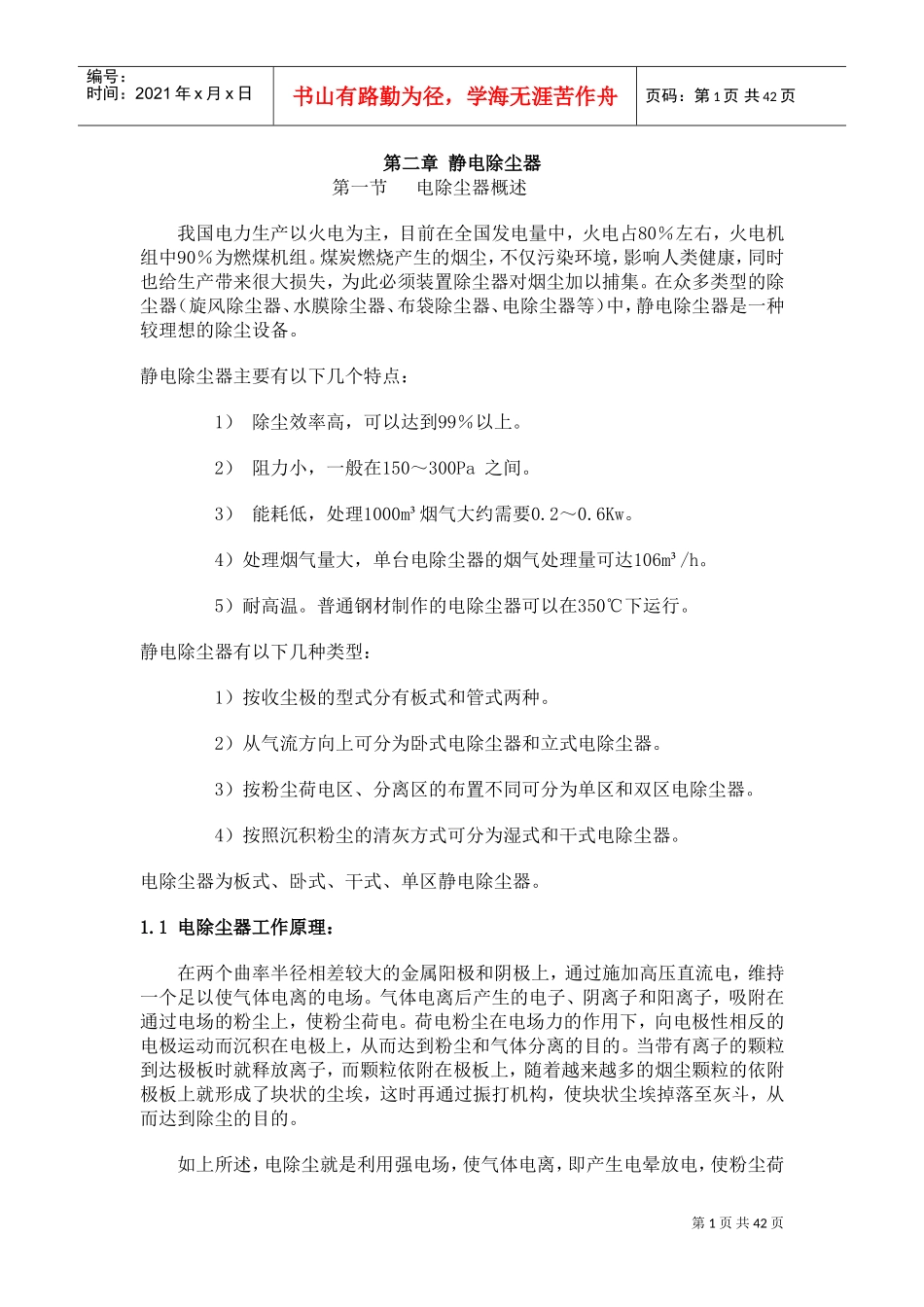

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第二章静电除尘器第一节电除尘器概述我国电力生产以火电为主，目前在全国发电量中，火电占80％左右，火电机组中90％为燃煤机组。煤炭燃烧产生的烟尘，不仅污染环境，影响人类健康，同时也给生产带来很大损失，为此必须装置除尘器对烟尘加以捕集。在众多类型的除尘器（旋风除尘器、水膜除尘器、布袋除尘器、电除尘器等）中，静电除尘器是一种较理想的除尘设备。静电除尘器主要有以下几个特点：1）除尘效率高，可以达到99％以上。2）阻力小，一般在150～300Pa之间。3）能耗低，处理1000m³烟气大约需要0.2～0.6Kw。4）处理烟气量大，单台电除尘器的烟气处理量可达106m³/h。5）耐高温。普通钢材制作的电除尘器可以在350℃下运行。静电除尘器有以下几种类型：1）按收尘极的型式分有板式和管式两种。2）从气流方向上可分为卧式电除尘器和立式电除尘器。3）按粉尘荷电区、分离区的布置不同可分为单区和双区电除尘器。4）按照沉积粉尘的清灰方式可分为湿式和干式电除尘器。电除尘器为板式、卧式、干式、单区静电除尘器。1.1电除尘器工作原理：在两个曲率半径相差较大的金属阳极和阴极上，通过施加高压直流电，维持一个足以使气体电离的电场。气体电离后产生的电子、阴离子和阳离子，吸附在通过电场的粉尘上，使粉尘荷电。荷电粉尘在电场力的作用下，向电极性相反的电极运动而沉积在电极上，从而达到粉尘和气体分离的目的。当带有离子的颗粒到达极板时就释放离子，而颗粒依附在极板上，随着越来越多的烟尘颗粒的依附极板上就形成了块状的尘埃，这时再通过振打机构，使块状尘埃掉落至灰斗，从而达到除尘的目的。如上所述，电除尘就是利用强电场，使气体电离，即产生电晕放电，使粉尘荷第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页电，并在电场力的作用下，依附到极板上，将粉尘从气体中分离出来的除尘装置。电除尘分离烟气中的悬浮尘粒大体上包含了以下五个物理过程：1）施加高电压产生强电场使气体电离，产生电晕放电；2）悬浮尘粒荷电；3）荷电尘粒在电场力的作用下向电极运动；4）荷电尘粒在电场中被捕集；5）振打清灰。静电除尘器的收尘过程如图1－1所示：图1-1静电除尘过程这是五个既复杂又相关的物理过程。它是在电晕极（阴极）与收尘极（阳极）之间施加了足够高的直流电压，使两极间产生极不均匀的电场。电晕极附近的电场强度最高，使电晕极周围的气体电离，即产生电晕放电。电晕放电就是在相互对置着的电晕极和收尘电极之间，通过高压直流建立起极不均匀的电场，当外加电压升到某一临界值，即电场达到气体击穿的强度时，在电晕极附近很小范围内会出现蓝白色辉光，并伴有嗞嗞的响声，这种现象称为电晕放电。这是由于电晕极处的高电场将其附近的气体局部击穿所引起的，外加第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页电压越高，电晕放电越强烈。在产生电晕放电之后，在极间电压继续升高到某值时，两极之间产生一个接一个的瞬时的、通过整个间隙的火花闪络和噼啪声，闪络是沿着各个弯曲的或多或少成枝状的窄路贯穿两极，这种现象称为火花放电，火花放电的特征是电流迅速增大。在火花放电之后，若再提高电压，就会使气体间隙强烈击穿，出现持续的放电，爆发出强光和强烈的爆炸声并伴有高温。这种强光会贯穿电晕极与收尘极两极之间整个间隙，这种现象称其为电弧放电。它的特点是电流密度很大，而电压降很小。为保证电除尘器的安全及稳定运行，要使其保持在电晕放电范围内电晕放电后，气体被电离产生大量自由电子和正离子，在电晕外区由于自由电子动能的降低，不足以与气体发生碰撞电离而附着在气体分子上形成负离子负离子在电场力的作用下向收尘极运动，在电场空间充满了大量负离子，当含尘气体通过电场时，负离子与粉粒碰撞并附着其上实现了粉尘荷电。荷电粉尘在电场中受电场力的作用被驱往收尘极，经过一定时间后到达收尘极表面，释放出所带离子而沉集其上。收尘极表面上的粉尘沉集到一定厚度后，用机械振打（...
