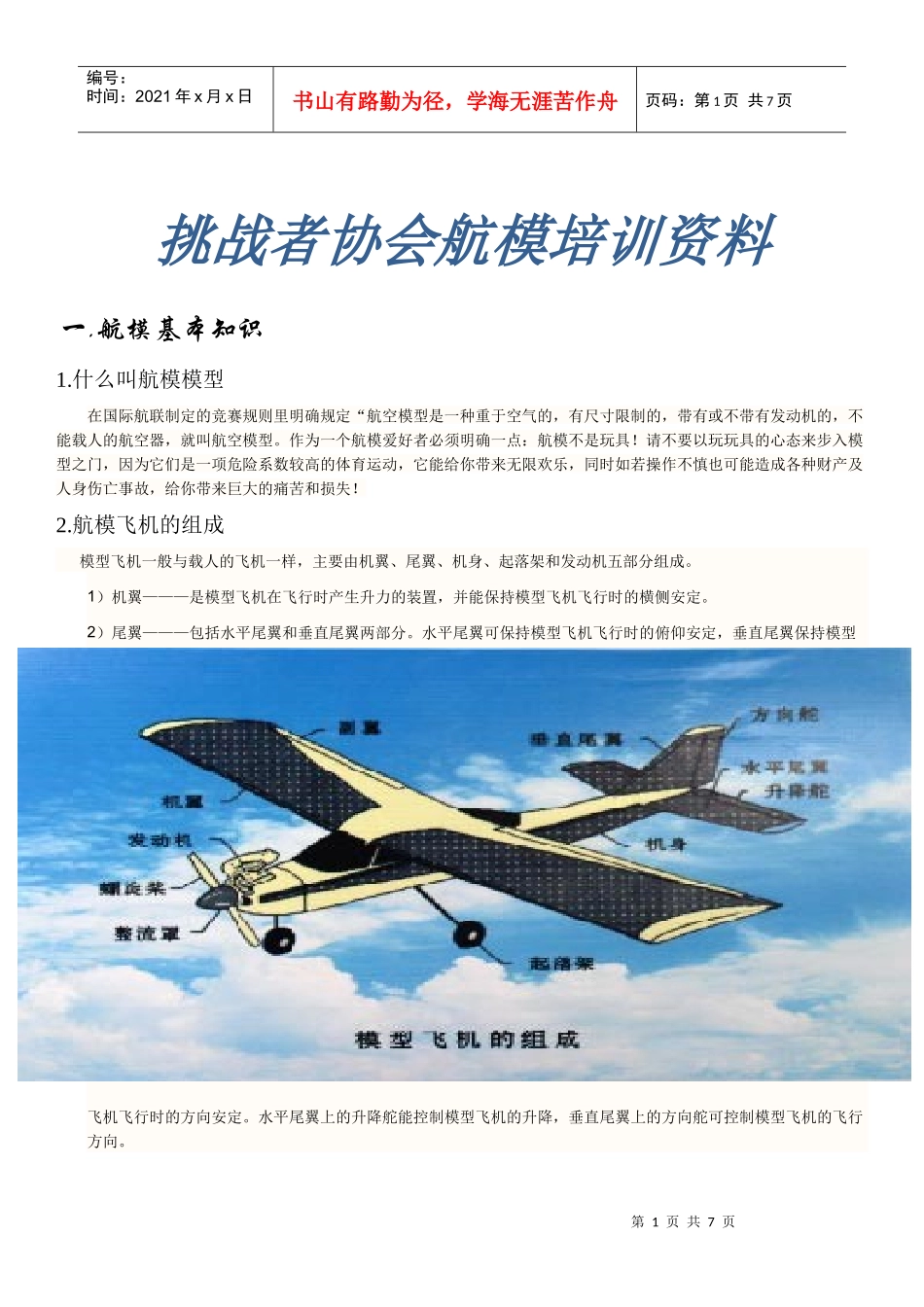

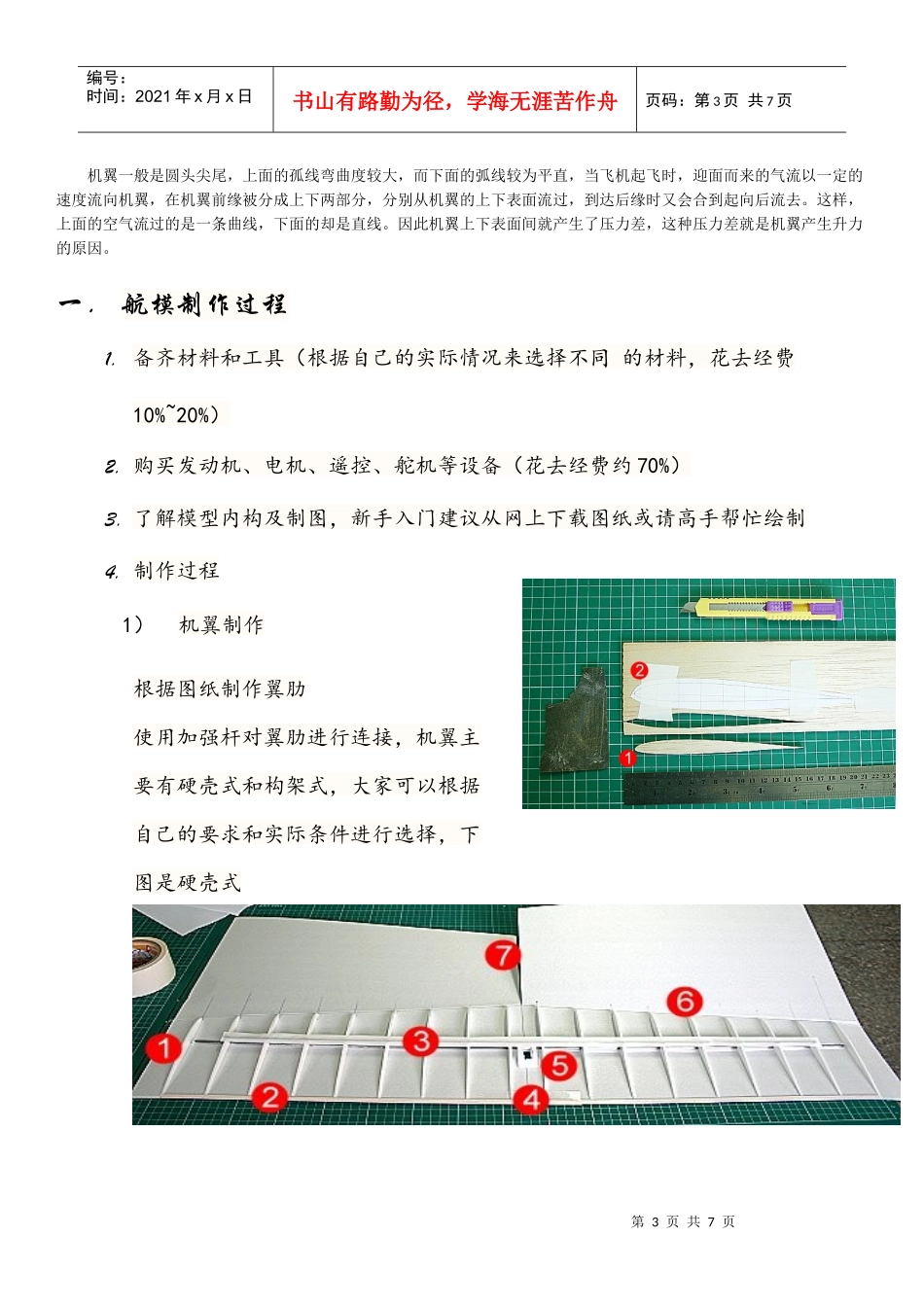

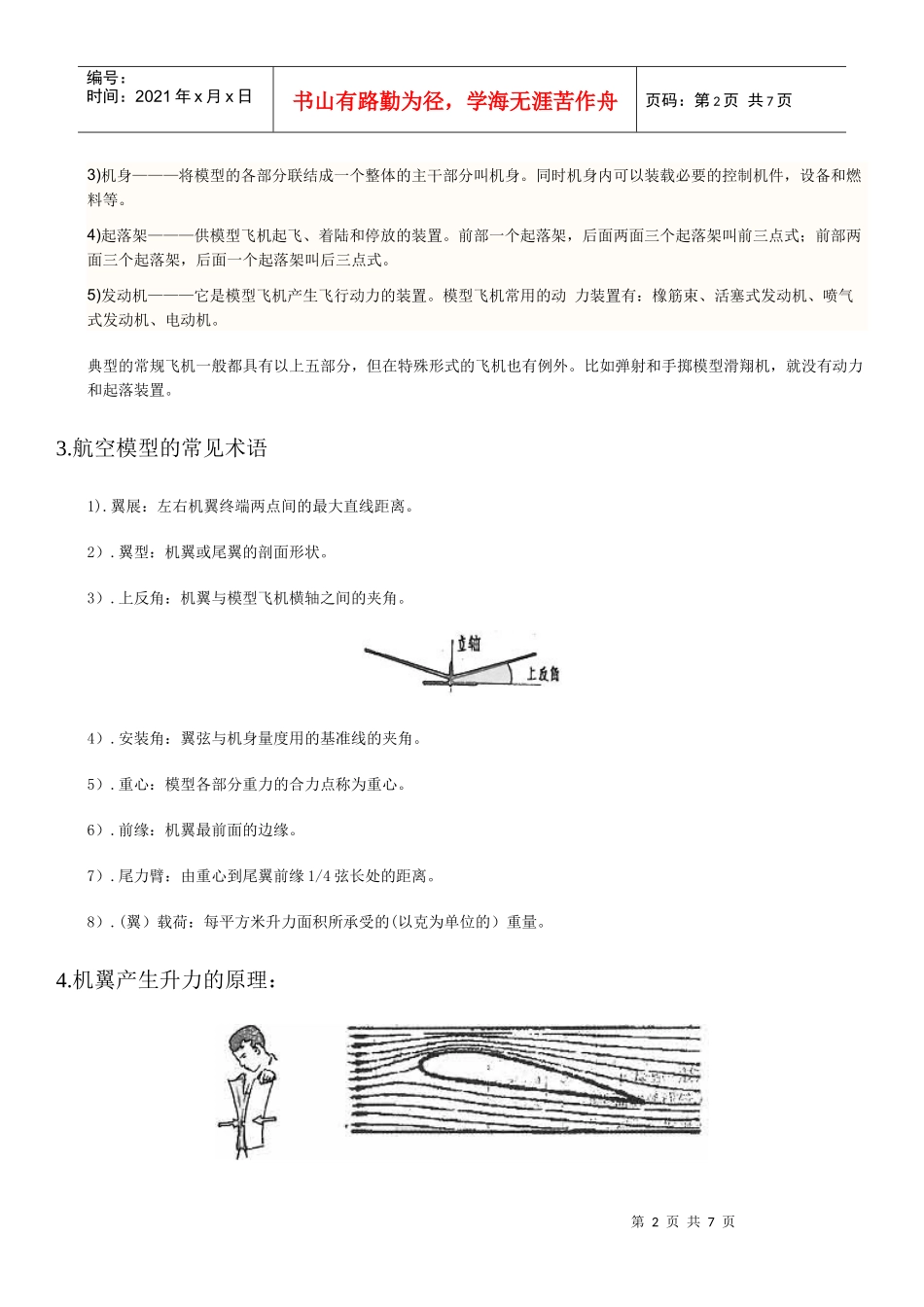

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页挑战者协会航模培训资料一.航模基本知识1.什么叫航模模型在国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。作为一个航模爱好者必须明确一点：航模不是玩具！请不要以玩玩具的心态来步入模型之门，因为它们是一项危险系数较高的体育运动，它能给你带来无限欢乐，同时如若操作不慎也可能造成各种财产及人身伤亡事故，给你带来巨大的痛苦和损失！2.航模飞机的组成模型飞机一般与载人的飞机一样，主要由机翼、尾翼、机身、起落架和发动机五部分组成。1）机翼———是模型飞机在飞行时产生升力的装置，并能保持模型飞机飞行时的横侧安定。2）尾翼———包括水平尾翼和垂直尾翼两部分。水平尾翼可保持模型飞机飞行时的俯仰安定，垂直尾翼保持模型飞机飞行时的方向安定。水平尾翼上的升降舵能控制模型飞机的升降，垂直尾翼上的方向舵可控制模型飞机的飞行方向。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3)机身———将模型的各部分联结成一个整体的主干部分叫机身。同时机身内可以装载必要的控制机件，设备和燃料等。4)起落架———供模型飞机起飞、着陆和停放的装置。前部一个起落架，后面两面三个起落架叫前三点式；前部两面三个起落架，后面一个起落架叫后三点式。5)发动机———它是模型飞机产生飞行动力的装置。模型飞机常用的动力装置有：橡筋束、活塞式发动机、喷气式发动机、电动机。典型的常规飞机一般都具有以上五部分，但在特殊形式的飞机也有例外。比如弹射和手掷模型滑翔机，就没有动力和起落装置。3.航空模型的常见术语1).翼展：左右机翼终端两点间的最大直线距离。2）.翼型：机翼或尾翼的剖面形状。3）.上反角：机翼与模型飞机横轴之间的夹角。4）.安装角：翼弦与机身量度用的基准线的夹角。5）.重心：模型各部分重力的合力点称为重心。6）.前缘：机翼最前面的边缘。7）.尾力臂：由重心到尾翼前缘1/4弦长处的距离。8）.(翼）载荷：每平方米升力面积所承受的(以克为单位的）重量。4.机翼产生升力的原理：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页机翼一般是圆头尖尾，上面的孤线弯曲度较大，而下面的弧线较为平直，当飞机起飞时，迎面而来的气流以一定的速度流向机翼，在机翼前缘被分成上下两部分，分别从机翼的上下表面流过，到达后缘时又会合到起向后流去。这样，上面的空气流过的是一条曲线，下面的却是直线。因此机翼上下表面间就产生了压力差，这种压力差就是机翼产生升力的原因。一．航模制作过程1.备齐材料和工具（根据自己的实际情况来选择不同的材料，花去经费10%~20%）2.购买发动机、电机、遥控、舵机等设备（花去经费约70%）3.了解模型内构及制图，新手入门建议从网上下载图纸或请高手帮忙绘制4.制作过程1）机翼制作根据图纸制作翼肋使用加强杆对翼肋进行连接，机翼主要有硬壳式和构架式，大家可以根据自己的要求和实际条件进行选择，下图是硬壳式第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页以上步骤完成后，对机翼进行蒙皮，完成机翼的制作注：这是最简单的无上反角机翼2）机体制作根据图纸制作机体，主要有硬壳式、构架式、薄壳式，要注意，机体要保证强度和刚度同时要尽量减轻重量3）动力设备：电机、电调、接收机及螺旋桨安装第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页电机安装方法：下图为使用电机安装座的安装方法实际制作过程大家可以发挥自己的创造力，只要达到安定性的要求即可然后电池、电调、接收机等按位置摆放，一定要确定最后的重心4)舵机安装首先要制作舵机安装座或使用强力胶保证舵机的稳固性，以免在飞行过程中舵机移动导致炸机（把舵机座粘进机身，连杆一段完Z字，连舵角，另一段使用快速调节器连第6页共7页第5页共7页编号：时间：2021年x月x日书山有...
