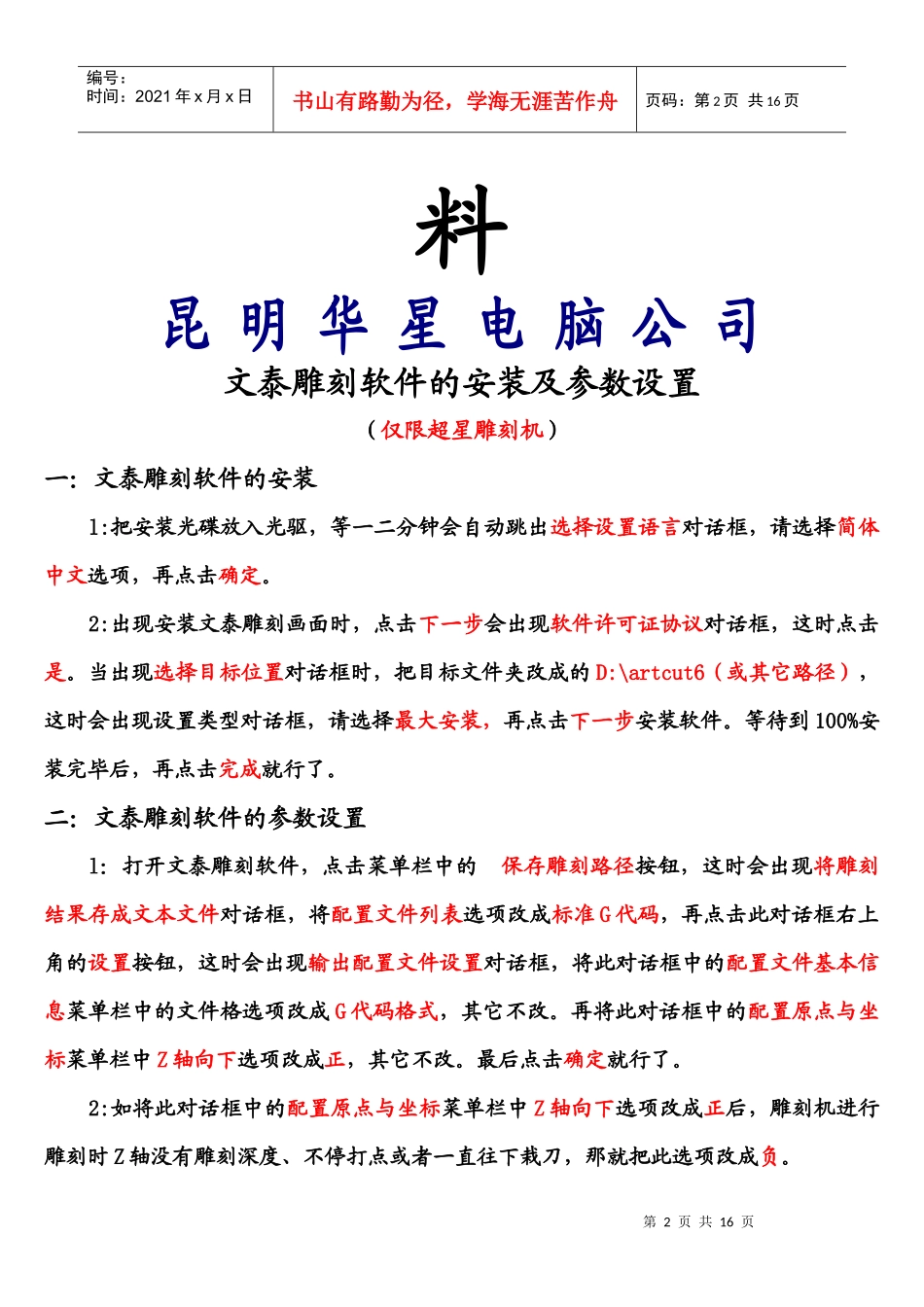

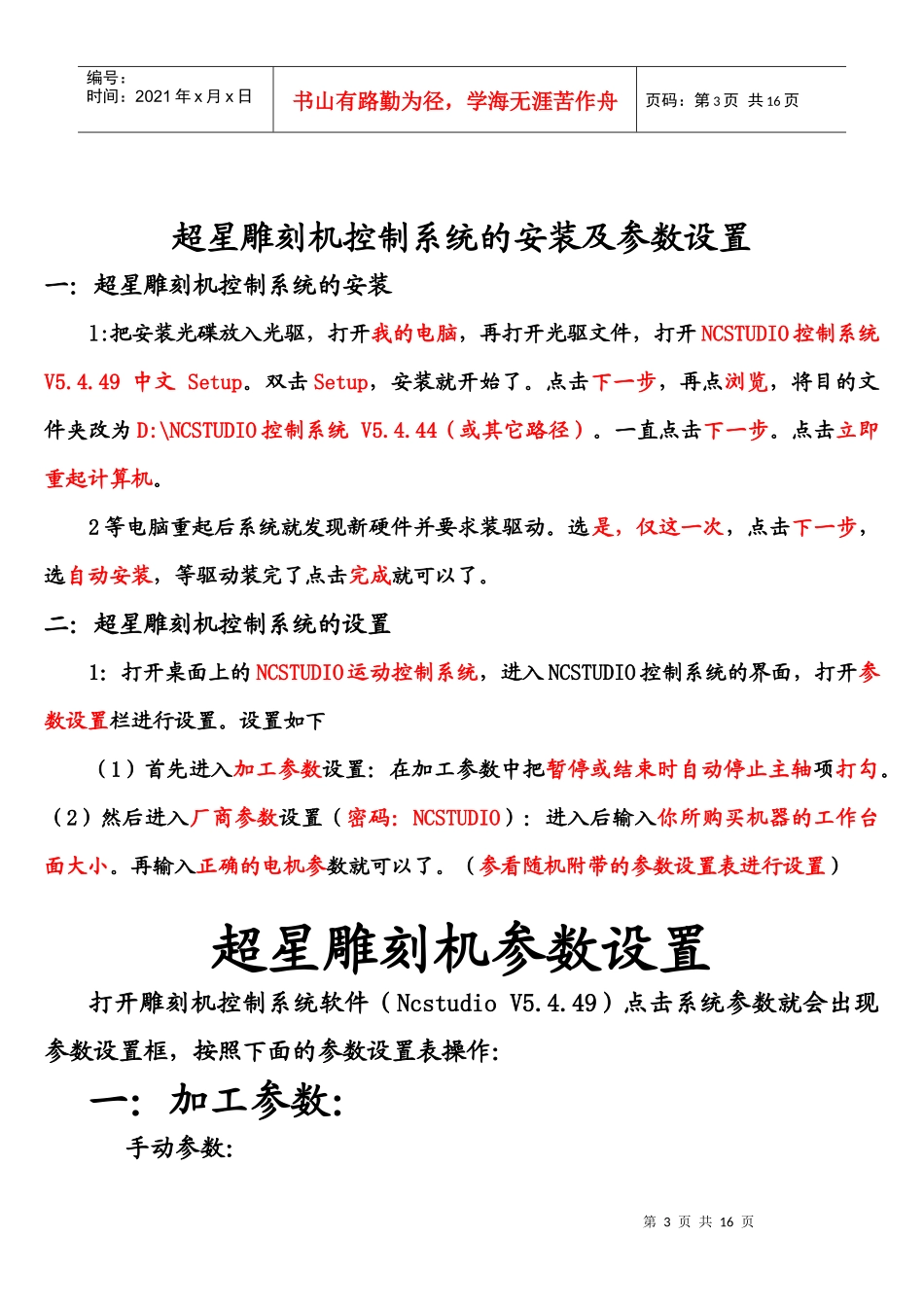

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页超星雕刻机培训资第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页料昆明华星电脑公司文泰雕刻软件的安装及参数设置（仅限超星雕刻机）一：文泰雕刻软件的安装l:把安装光碟放入光驱，等一二分钟会自动跳出选择设置语言对话框，请选择简体中文选项，再点击确定。2:出现安装文泰雕刻画面时，点击下一步会出现软件许可证协议对话框，这时点击是。当出现选择目标位置对话框时，把目标文件夹改成的D:\artcut6（或其它路径），这时会出现设置类型对话框，请选择最大安装，再点击下一步安装软件。等待到100%安装完毕后，再点击完成就行了。二：文泰雕刻软件的参数设置l：打开文泰雕刻软件，点击菜单栏中的保存雕刻路径按钮，这时会出现将雕刻结果存成文本文件对话框，将配置文件列表选项改成标准G代码，再点击此对话框右上角的设置按钮，这时会出现输出配置文件设置对话框，将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式，其它不改。再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正，其它不改。最后点击确定就行了。2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后，雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀，那就把此选项改成负。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页超星雕刻机控制系统的安装及参数设置一：超星雕刻机控制系统的安装l:把安装光碟放入光驱，打开我的电脑，再打开光驱文件，打开NCSTUDIO控制系统V5.4.49中文Setup。双击Setup，安装就开始了。点击下一步，再点浏览，将目的文件夹改为D:\NCSTUDIO控制系统V5.4.44（或其它路径）。一直点击下一步。点击立即重起计算机。2等电脑重起后系统就发现新硬件并要求装驱动。选是，仅这一次，点击下一步，选自动安装，等驱动装完了点击完成就可以了。二：超星雕刻机控制系统的设置1：打开桌面上的NCSTUDIO运动控制系统，进入NCSTUDIO控制系统的界面，打开参数设置栏进行设置。设置如下（1）首先进入加工参数设置：在加工参数中把暂停或结束时自动停止主轴项打勾。（2）然后进入厂商参数设置（密码：NCSTUDIO）：进入后输入你所购买机器的工作台面大小。再输入正确的电机参数就可以了。（参看随机附带的参数设置表进行设置）超星雕刻机参数设置打开雕刻机控制系统软件（NcstudioV5.4.49）点击系统参数就会出现参数设置框，按照下面的参数设置表操作：一：加工参数：手动参数：第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页手动低速：400—----600毫米/分钟（一般为600）手动高速：1000-----2400毫米/分钟（一般为2500）自动参数：空程速度：2000-----3000毫米/分钟（一般为2500）加工速度：1500-----2400毫米/分钟（一般为2000）√□使用缺省速度√□使用缺省转速√□速度自适应优化√□IJK增量模式□使用Z向下刀速度，下刀速度为500毫米/分钟√□优化Z向上提刀速度（提刀时采用空程速度）√□空程（GOO）指令使用固定给倍率100％√□暂停或结束时，自动停止主轴（需要重新启动）□X轴镜像□Y轴镜像换刀位□使用换刀位，换刀位机械坐标为（单位毫米）X0Y0Z0退刀点执行“回零”动作时刀的上抬高度（相对于工件原点）将退刀点设为10—40毫米（一般为40）文件输入第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页二维PLT加工深度2毫米抬刀高度5毫米PLT单位每毫米40√□Z轴反向二：厂商参数：（密码：ncstudio）工作台行程（不同机器型号标准的参数表）（单位：毫米）机型CX-6090CX-1212CX-1218CX-1224机型CX-6090CX-1212CX-1218CX-1224起点（机械）坐标终点（机械）坐标X方向0000X方向600120012001200Y方向0000Y方向900120018002400Z方向-70-70-70-70Z方向0000实际参数：起点（机械）坐标：XYZ终点（机械）坐标：XYZ对刀块对刀块厚度为10毫米第6页共16页第5页共16页...
