进排气系统及排气净化装置的构造与检修课件VIP免费

进排气系统及排气净化装置的构造与检修课件_第1页
1/20

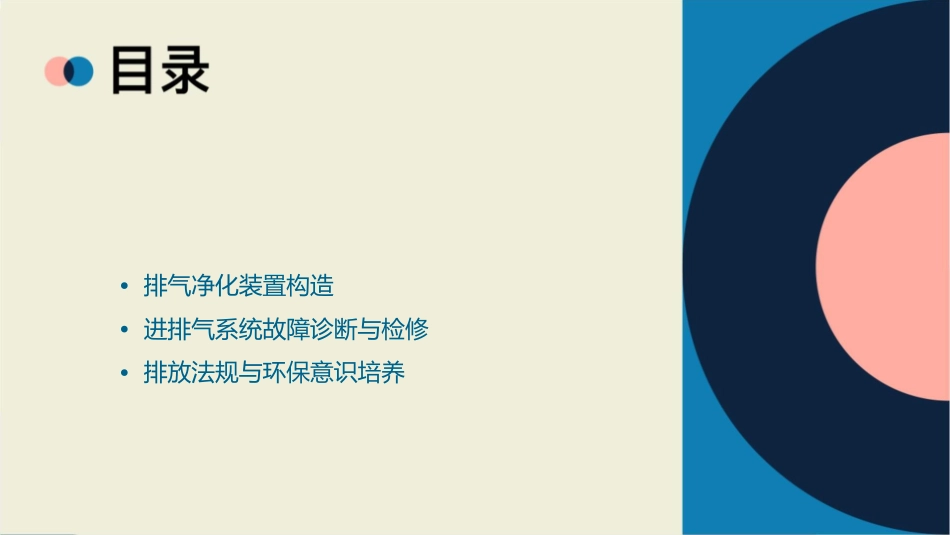

进排气系统及排气净化装置的构造与检修课件_第2页
2/20

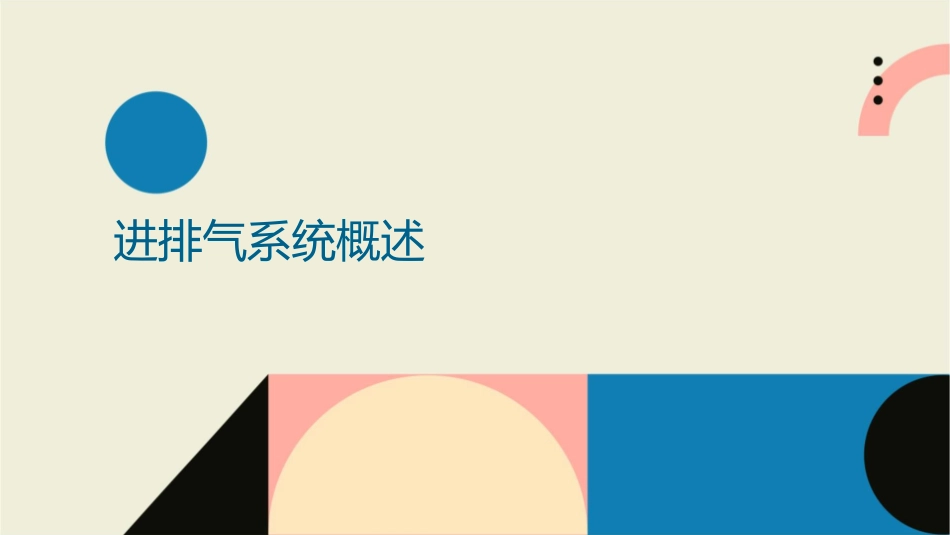

进排气系统及排气净化装置的构造与检修课件_第3页
3/20
进排气系统及排气净化装置的构造与检修课件•排气净化装置构造•进排气系统故障诊断与检修•排放法规与环保意识培养进排气系统概述进排气系统的作用与组成作用提供新鲜空气与燃料混合,支持燃烧过程。0102排出燃烧后的废气,确保发动机正常运转。组成0304进气系统:空气滤清器、进气歧管、节气门体、进气门等。排气系统:排气歧管、催化转化器、消声0506器、排气尾管等。进排气系统的工作原理01020304进气过程空气通过空气滤清器进入进气歧管,与燃料混合后,由进气门进入燃烧室。排气过程燃烧后的废气由排气门进入排气歧管,经过催化转化器净化,再经消声器降低噪音,最后由排气尾管排出。进排气系统的类型与特点类型自然吸气式:利用大气压力将空气吸入燃烧室。涡轮增压式:利用废气能量驱动涡轮增压器,增加进气压力,提高发动机功率。进排气系统的类型与特点特点自然吸气式:结构简单,成本低,但功率提升受限于大气压力。涡轮增压式:功率密度高,燃油经济性好,但结构复杂,成本较高。通过以上内容的学习,可以对进排气系统有更加全面深入的了解,为后续的检修和维护工作打下基础。排气净化装置构造催化转化器定义工作原理类型检修要点催化转化器是一种利用催化剂促进废气中的有害物质进行化学反应,从而减少对环境的污染的设备。当高温废气通过催化转化器时,催化剂促使废气中的碳氢化合物、一氧化碳和氮氧化物等有害物质进行氧化和还原反应,转化为无害的二氧化碳、水和氮气。根据催化剂的不同,催化转化器主要分为贵金属催化转化器和三元催化转化器两种。定期检查催化转化器的工作状态,如有异常需及时更换;同时,需要注意催化剂的活性,必要时进行清洗或更换。颗粒捕集器定义工作原理颗粒捕集器是一种用于捕集废气中的固体颗粒物质的装置。颗粒捕集器通过滤网或电场等方式,将废气中的颗粒物质拦截下来,以减少对环境的污染。类型检修要点颗粒捕集器主要分为机械式颗粒捕集器和电式颗粒捕集器定期检查颗粒捕集器的滤网或电极状态,清理或更换损坏部件;同时,需要关注颗粒捕集器的压差和温度等参数,确保其正常工作。两种。燃油蒸发控制系统030102组成04定义工作原理检修要点燃油蒸发控制系统主要由碳罐、控制阀、管路和传感器等组成。燃油蒸发控制系统是一种用于防止燃油蒸气泄漏到大气中的装置。燃油蒸发控制系统通过碳罐吸附燃油蒸气,并在发动机工作时将其引入燃烧室进行燃烧,从而有效减少燃油蒸气的排放。定期检查碳罐和控制阀的工作状态,更换损坏部件;检查管路连接是否紧固,防止燃油蒸气泄漏;同时,需要关注燃油蒸发控制系统的故障代码,及时进行故障诊断和排除。进排气系统故障诊断与检修进排气系统常见故障及诊断方法空气滤清器堵塞01空气滤清器堵塞会导致发动机进气不足,影响燃烧效果,进而影响发动机性能。诊断方法包括观察空气滤清器外观、检查滤清器进气压力和空气流量等。进气管漏气02进气管漏气会导致发动机进气量不足,出现怠速不稳、加速缓慢等症状。诊断方法可通过喷洒肥皂水观察是否有气泡、使用进气压力表检测进气压力等方式进行。排气系统泄漏03排气系统泄漏会导致发动机排气不畅,影响发动机性能,同时也会产生噪音和污染环境。诊断方法包括观察排气管是否有裂缝、使用尾气分析仪检测尾气成分等。进排气系统检修工具与设备空气滤清器清洗设备用于清洗空气滤清器,去除滤清器中的杂质和灰尘。进气压力表用于检测发动机的进气压力,判断进气系统是否正常工作。尾气分析仪用于分析发动机尾气成分,诊断发动机燃烧情况和排气系统是否正常。进排气系统检修实例案例一一辆轿车出现怠速不稳、加速缓慢的症状。经检查发现空气滤清器严重堵塞,清洗更换空气滤清器后故障排除。案例二一辆SUV在行驶过程中发出异响,经检查发现排气管出现裂缝。更换排气管后异响消失,发动机性能恢复正常。排放法规与环保意识培养汽车排放法规及标准010203排放标准种类排放物限制法规影响介绍国家及地方的不同排放标准,如国五、国六等,以及欧盟、美国等地区的排放标准。详细解析各排放标准对CO、HC、NOx、PM等污染物的限值要求。阐述排放法规对汽车制造业、汽车维修行...
