高电压技术电气设备绝缘试验课件VIP免费

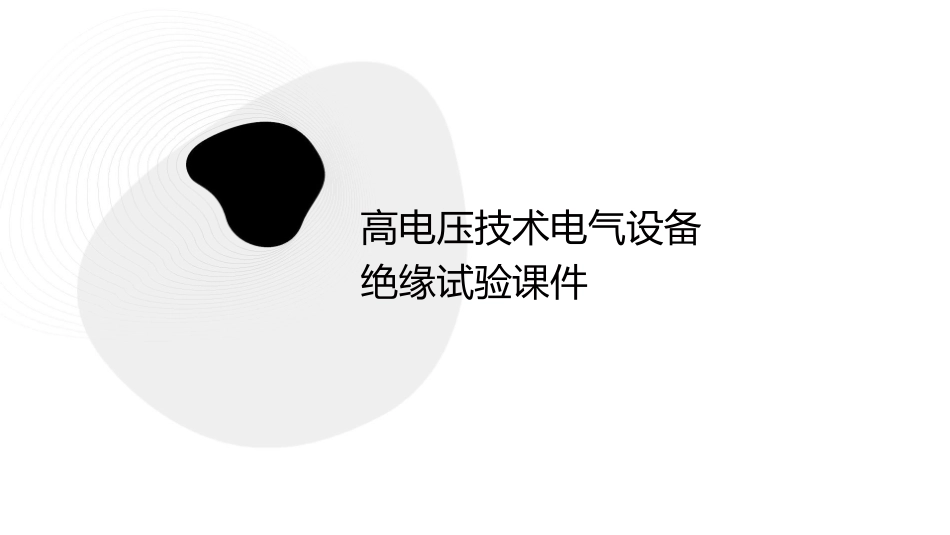

高电压技术电气设备绝缘试验课件_第1页
1/28

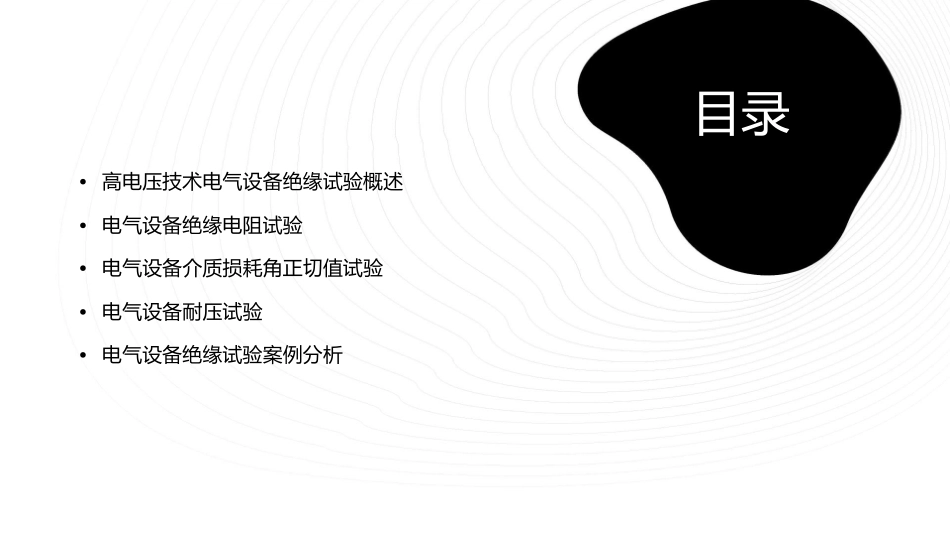

高电压技术电气设备绝缘试验课件_第2页
2/28

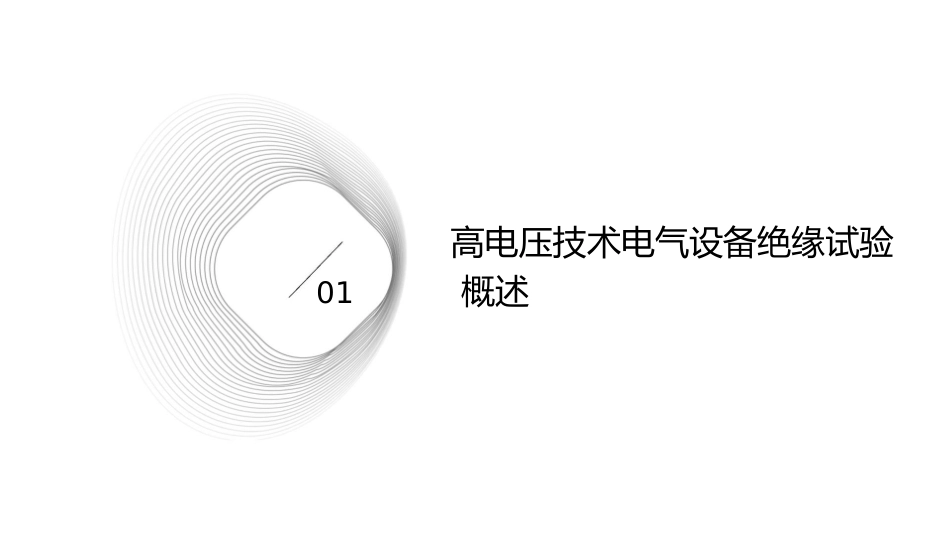

高电压技术电气设备绝缘试验课件_第3页
3/28
高电压技术电气设备绝缘试验课件目录•高电压技术电气设备绝缘试验概述•电气设备绝缘电阻试验•电气设备介质损耗角正切值试验•电气设备耐压试验•电气设备绝缘试验案例分析高电压技术电气设备绝缘试验01概述绝缘试验的分类按试验性质分类按试验条件分类按试验电压分类可分为破坏性试验和非破坏性试验。破坏性试验包括耐压试验和击穿试验等,非破坏性试验包括绝缘电阻测试、介质损耗测试和局部放电测试等。可分为在线监测和离线试验。在线监测是在设备运行过程中实时监测设备的绝缘状况,离线试验是在设备停止运行状态下进行绝缘性能测试。可分为高压试验、低压试验和超高压试验。根据设备的工作电压选择相应的试验电压进行测试。绝缘试验的标准与规范010203国际标准国家标准行业标准如IEEE、IEC等国际组织制定的相关标准和规范,是全球范围内通用的标准。各国根据自身实际情况制定相应的国家标准,如中国的国家标准GB/T等。电力、石油、化工等不同行业根据自身特点制定相应的行业标准,以确保设备的安全可靠运行。电气设备绝缘电阻试验绝缘电阻的基本概念绝缘电阻:指电气设备和电气线路的绝缘体对地的电阻,是衡量电气设备绝缘性能的重要参数。绝缘电阻越大,设备的绝缘性绝缘电阻的单位是兆欧(MΩ),常用千欧(kΩ)和欧姆(Ω)表示。能越好。绝缘电阻的测量原理测量绝缘电阻通常采用高电压电源,通过测量流过绝缘体的泄漏电流来计算绝缘电阻。高电压电源通过施加直流或交流高压,使绝缘体内部产生电场,当电场强度达到一定值时,绝缘体中的介质开始导电,形成泄漏电流。通过测量泄漏电流的大小,可以计算出绝缘电阻值。绝缘电阻试验的方法与步骤准备试验设备清洁电气设备表面连接导线包括高电压电源、兆欧表(或电桥)、导线等。确保表面无灰尘、污垢等杂质,以免影响测量结果。将兆欧表与被测设备连接,确保连接牢固。试验结束记录数据施加电压逐渐降低电压至零,断开连接,整理试验设备。记录泄漏电流和对应的电压值,计算绝缘电阻值。逐渐增加电压至规定值,并保持一定时间,观察泄漏电流的变化。绝缘电阻试验的结果分析根据测量的绝缘电阻值,可以判断电气设备的绝缘性能是否良好。若绝缘电阻值过低,可能说明设绝缘电阻试验的结果应与其他电气参数和设备状态相结合进行综合分析,以准确判断设备的性能状况。备存在绝缘缺陷或老化现象,需要进一步检查和维修。电气设备介质损耗角正切值试03验介质损耗角正切值的基本概念介质损耗角正切值(tanδ)是衡量电气设备绝缘性能的重要参数,它表示电介质在电场作用下的能量损耗。tanδ的数值越小,说明绝缘性能越好。tanδ反映了电介质中电导和极化的强弱,对于判断电气设备绝缘老化、受潮、污秽和局部缺陷等问题具有重要意义。介质损耗角正切值的测量原理介质损耗角正切值的测量基于交流电场下的电介质响应特性。通过测量电介质在特定频率下的常用的测量方法有西林电桥法、谐振法、脉冲法等。介电常数和电导率,结合交流电压、电流的相位差,计算得到tanδ值。介质损耗角正切值试验的方法与步骤将试品置于试验环境中,进行充分的预处理,如温度、湿度控制等。选择合适的测量仪器和试验电压,确保测量精度和安全。按照规定的试验程序,逐步施加电压并记录电流、电压的波形和相位差。根据测量结果计算tanδ值,并与标准值进行比较,评估试品的绝缘性能。介质损耗角正切值试验的结果分析结合其他电气参数和试验结果,综合分析绝缘性能,为设备维护和检修提供依据。分析tanδ值的变化趋势,判断绝缘性能的优劣。将tanδ值与历史数据进行对比,评估绝缘老化程度。电气设备耐压试验耐压试验的基本概念击穿在施加高电压时,如果电压超过设备的绝缘强度,就会发生击穿现象,此时电流会突然增大,设备失去绝缘性能。耐压试验一种检测电气设备绝缘性能的试验方法,通过施加高于正常工作电压的电压,检测设备的绝缘性能是否符合要求。电气间隙指两个导电部件之间的空间距离,是影响设备击穿电压的重要因素。耐压试验的原理与方法原理通过施加高电压来检测设备的绝缘性能,如果设备能够承受所施加的电压而不发生击穿现象,则认为其绝缘性...
