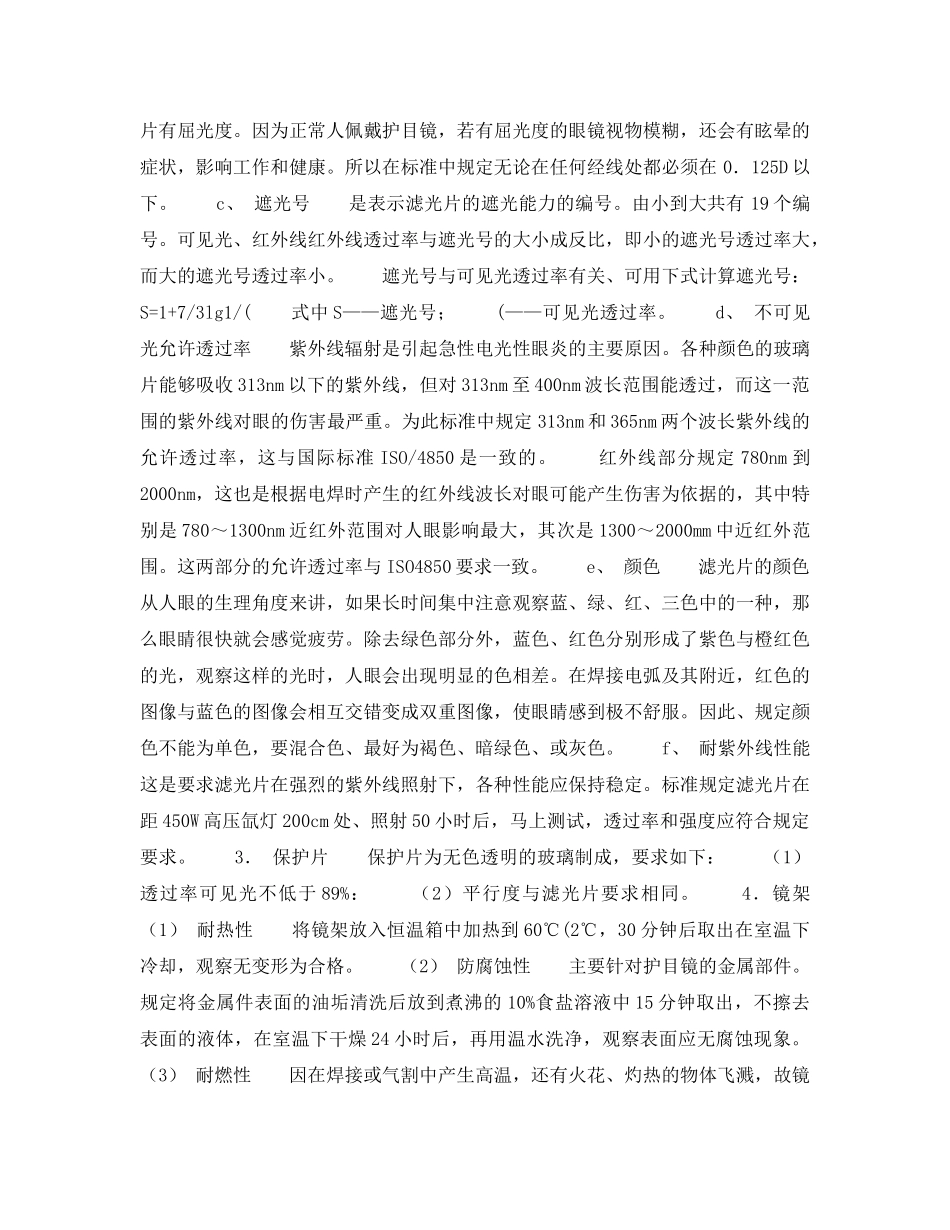

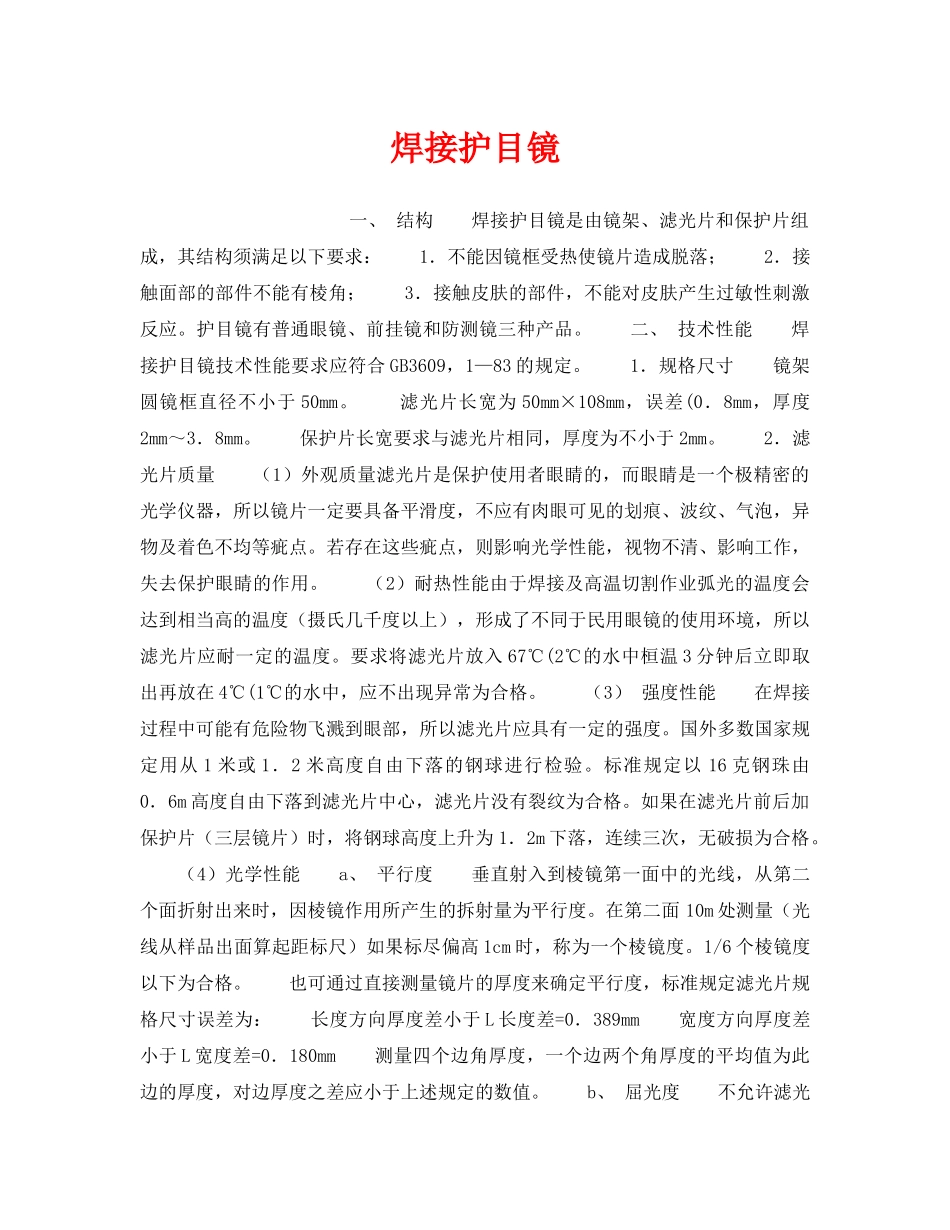

焊接护目镜一、结构焊接护目镜是由镜架、滤光片和保护片组成，其结构须满足以下要求：1．不能因镜框受热使镜片造成脱落；2．接触面部的部件不能有棱角；3．接触皮肤的部件，不能对皮肤产生过敏性刺激反应。护目镜有普通眼镜、前挂镜和防测镜三种产品。二、技术性能焊接护目镜技术性能要求应符合GB3609，1—83的规定。1．规格尺寸镜架圆镜框直径不小于50mm。滤光片长宽为50mm×108mm，误差(0．8mm，厚度2mm～3．8mm。保护片长宽要求与滤光片相同，厚度为不小于2mm。2．滤光片质量（1）外观质量滤光片是保护使用者眼睛的，而眼睛是一个极精密的光学仪器，所以镜片一定要具备平滑度，不应有肉眼可见的划痕、波纹、气泡，异物及着色不均等疵点。若存在这些疵点，则影响光学性能，视物不清、影响工作，失去保护眼睛的作用。（2）耐热性能由于焊接及高温切割作业弧光的温度会达到相当高的温度（摄氏几千度以上），形成了不同于民用眼镜的使用环境，所以滤光片应耐一定的温度。要求将滤光片放入67℃(2℃的水中桓温3分钟后立即取出再放在4℃(1℃的水中，应不出现异常为合格。（3）强度性能在焊接过程中可能有危险物飞溅到眼部，所以滤光片应具有一定的强度。国外多数国家规定用从1米或1．2米高度自由下落的钢球进行检验。标准规定以16克钢珠由0．6m高度自由下落到滤光片中心，滤光片没有裂纹为合格。如果在滤光片前后加保护片（三层镜片）时，将钢球高度上升为1．2m下落，连续三次，无破损为合格。（4）光学性能a、平行度垂直射入到棱镜第一面中的光线，从第二个面折射出来时，因棱镜作用所产生的拆射量为平行度。在第二面10m处测量（光线从样品出面算起距标尺）如果标尽偏高1cm时，称为一个棱镜度。1/6个棱镜度以下为合格。也可通过直接测量镜片的厚度来确定平行度，标准规定滤光片规格尺寸误差为：长度方向厚度差小于L长度差=0．389mm宽度方向厚度差小于L宽度差=0．180mm测量四个边角厚度，一个边两个角厚度的平均值为此边的厚度，对边厚度之差应小于上述规定的数值。b、屈光度不允许滤光片有屈光度。因为正常人佩戴护目镜，若有屈光度的眼镜视物模糊，还会有眩晕的症状，影响工作和健康。所以在标准中规定无论在任何经线处都必须在0．125D以下。c、遮光号是表示滤光片的遮光能力的编号。由小到大共有19个编号。可见光、红外线红外线透过率与遮光号的大小成反比，即小的遮光号透过率大，而大的遮光号透过率小。遮光号与可见光透过率有关、可用下式计算遮光号：S=1+7/3lg1/(式中S——遮光号；(——可见光透过率。d、不可见光允许透过率紫外线辐射是引起急性电光性眼炎的主要原因。各种颜色的玻璃片能够吸收313nm以下的紫外线，但对313nm至400nm波长范围能透过，而这一范围的紫外线对眼的伤害最严重。为此标准中规定313nm和365nm两个波长紫外线的允许透过率，这与国际标准ISO/4850是一致的。红外线部分规定780nm到2000nm，这也是根据电焊时产生的红外线波长对眼可能产生伤害为依据的，其中特别是780～1300nm近红外范围对人眼影响最大，其次是1300～2000mm中近红外范围。这两部分的允许透过率与ISO4850要求一致。e、颜色滤光片的颜色从人眼的生理角度来讲，如果长时间集中注意观察蓝、绿、红、三色中的一种，那么眼睛很快就会感觉疲劳。除去绿色部分外，蓝色、红色分别形成了紫色与橙红色的光，观察这样的光时，人眼会出现明显的色相差。在焊接电弧及其附近，红色的图像与蓝色的图像会相互交错变成双重图像，使眼睛感到极不舒服。因此、规定颜色不能为单色，要混合色、最好为褐色、暗绿色、或灰色。f、耐紫外线性能这是要求滤光片在强烈的紫外线照射下，各种性能应保持稳定。标准规定滤光片在距450W高压氙灯200cm处、照射50小时后，马上测试，透过率和强度应符合规定要求。3．保护片保护片为无色透明的玻璃制成，要求如下：（1）透过率可见光不低于89%：（2）平行度与滤光片要求相同。4．镜架（1）耐热性将镜架放入恒温箱中加热到60℃(2℃，30分钟后取出在室温下冷却，观察无变形为合格。（2）防腐蚀性主要针对护目镜的金属部件。规定将金属件表面的油垢清洗后放到煮沸的10%食盐溶液中15分钟...
