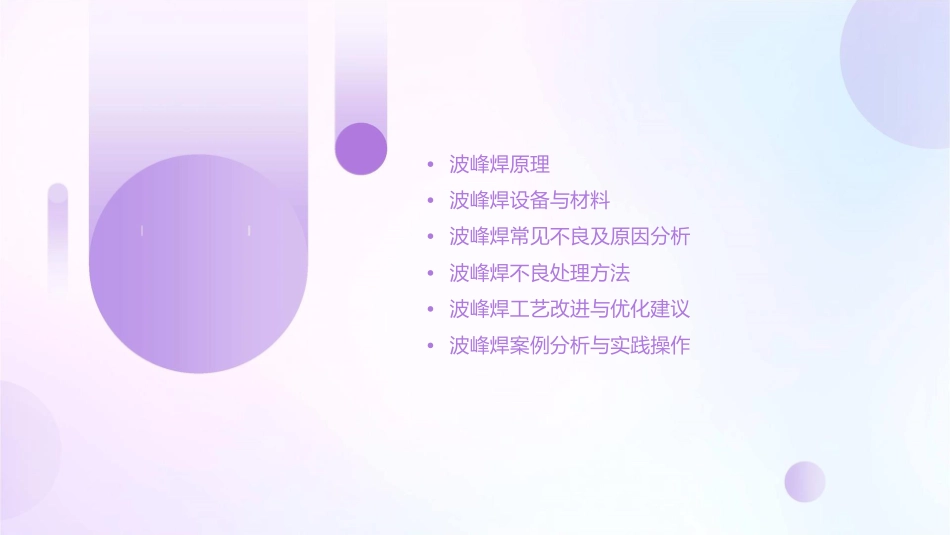

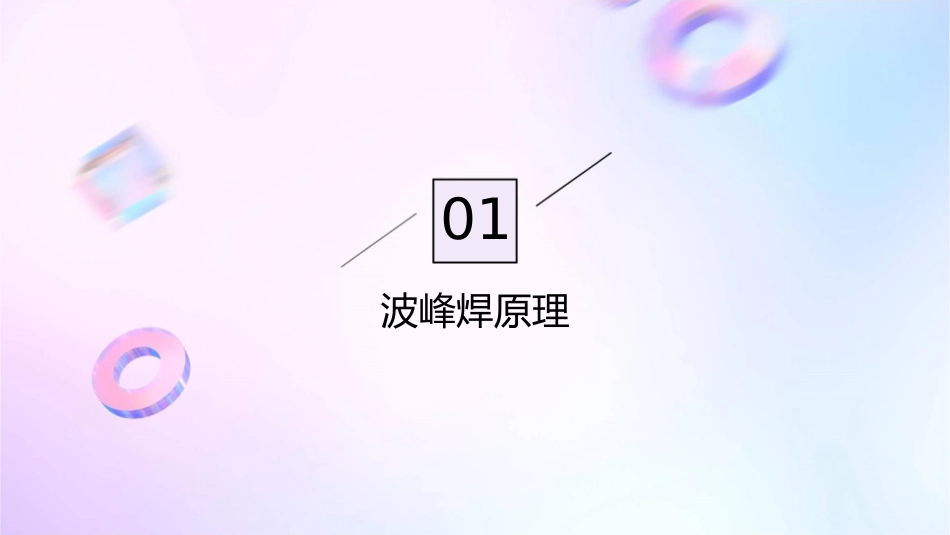

波峰焊原理及不良处理课件•波峰焊原理•波峰焊设备与材料•波峰焊常见不良及原因分析•波峰焊不良处理方法•波峰焊工艺改进与优化建议•波峰焊案例分析与实践操作01波峰焊原理波峰焊的定义与特点定义波峰焊是指将熔化的软钎焊料（铅锡合金），经电动泵或电磁泵喷流成设计要求的焊料波，使预先装有元器件的印制板通过焊料波，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。特点波峰焊在焊接过程中能够实现大面积的焊接，同时焊接的速度较快，能够提高整体的生产效率。波峰焊的工作原理工作原理波峰焊的工作原理是将熔化的软钎焊料（铅锡合金），经电动泵或电磁泵喷流成设计要求的焊料波，使预先装有元器件的印制板通过焊料波，实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。过程在焊接过程中，首先需要对电路板进行预热，然后通过泵将熔化的焊料喷涂在电路板上，经过一段时间的冷却后，电路板上的元器件就被焊接好了。波峰焊的工艺参数焊接温度焊接时间波峰焊的焊接温度是影响焊接质量的关键因素，温度过高会导致元器件受损，温度过低则无法形成良好的焊接。波峰焊的焊接时间也是影响焊接质量的重要因素，时间过长会导致元器件受损，时间过短则无法形成良好的焊接。焊料质量助焊剂波峰焊所使用的焊料质量也是影响焊接质量的重要因素，如果所使用的焊料质量不好，会导致焊接不良。波峰焊所使用的助焊剂也是影响焊接质量的重要因素，如果所使用的助焊剂效果不好，会导致焊接不良。02波峰焊设备与材料波峰焊设备组成波峰焊机主体结构输送带系统包括锡炉、泵、控制面板等。用于将PCB板传送到波峰焊机中进行焊接。助焊剂喷涂系统冷却系统用于在焊接前将助焊剂喷涂到PCB板上。用于在焊接后将PCB板迅速冷却，以防止热变形。波峰焊焊接材料010203助焊剂清洗剂锡铅合金波峰焊中最常用的焊接材料，具有较低的熔点和良好的浸润性。用于提高锡铅合金在PCB板上的浸润性和粘附性。用于在焊接后清洗PCB板上的残留物。波峰焊设备维护与保养定期检查设备运行状况定期更换焊接材料包括泵、输送带、喷嘴等部件的运行情况，确保设备正常运行。根据使用情况及时更换锡铅合金和助焊剂，以保证焊接质量和效果。定期清洗设备定期保养设备定期使用清洗剂清洗设备内部和外部，防止残留物对设备造成损害。对设备的各个部件进行保养，如添加润滑油、更换过滤器等，以保证设备的正常运行。03波峰焊常见不良及原因分析焊接不良现象及原因分析焊点不饱满锡珠由于助焊剂不足或焊接温度过低，导致焊点不饱满，容易脱落。由于焊剂过量或焊接温度过高，导致焊珠附着在焊点表面，影响焊接质量。冷焊虚焊短路由于元器件之间存在杂质或氧化物，导致电路短路，影响电路性能。由于焊剂失效或氧化物堵塞焊缝，导致焊点表面光滑、无金属光泽，影响焊接质量。由于焊接时间过短或温度过低，导致焊点未能充分熔合，容易脱落。桥接、锡球、立碑等问题的原因分析桥接锡球立碑由于焊盘氧化或表面不洁净，导致焊锡连接不良，影响电路性能。由于助焊剂不足或焊接温度过低，导致焊点表面不光滑，形成锡球。由于元器件引脚氧化或表面不洁净，导致焊接时引脚无法与焊盘良好接触，形成立碑状。针孔、气孔问题的原因分析针孔由于焊接温度过高或助焊剂不足，导致焊点表面出现针孔状空洞，影响焊接质量。气孔由于焊接过程中未能充分排除元器件引脚和焊盘之间的气体，导致焊点内部存在气孔，影响焊接质量。04波峰焊不良处理方法机械修复法总结词通过机械手段对焊接不良的PCB板进行修复的方法。详细描述机械修复法主要针对PCB板的焊接不良问题，如焊点脱落、虚焊等现象。通过使用工具如尖嘴钳、螺丝刀等，对焊接点进行修复。该方法操作简单，但仅适用于修复小范围的焊接不良问题。化学清洗法总结词利用化学试剂对焊接不良的PCB板进行清洗的方法。详细描述化学清洗法主要针对PCB板表面的焊接残留物及氧化物。通过使用专用化学清洗剂，对焊接点进行浸泡或擦拭，去除残留物及氧化物，使焊接点重新恢复导电性能。该方法操作简单，适用于大规模的焊接不良问题。电烙铁修复法要点一要点二总结词详细描述利用电烙铁对...
