暖通空调全空气系统与空气水系统课件VIP免费

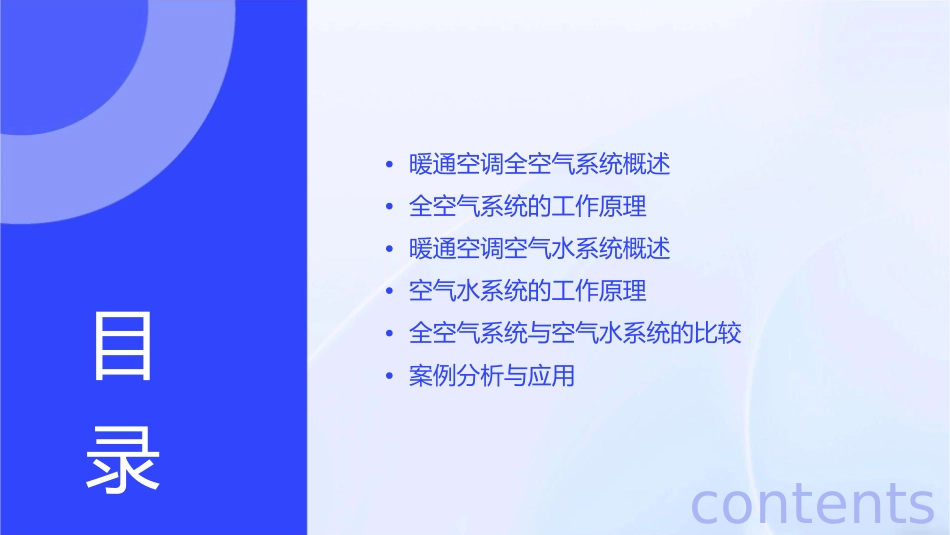

暖通空调全空气系统与空气水系统课件•暖通空调全空气系统概述•全空气系统的工作原理•暖通空调空气水系统概述•空气水系统的工作原理•全空气系统与空气水系统的比较•案例分析与应用目录contents01暖通空调全空气系统概述全空气系统的定义全空气系统是指空气处理设备（如空气处理机组）集中对空气进行处理，然后通过送风管道将处理后的空气送至各个房间的系统。集中式空调系统是全空气系统的典型代表。全空气系统的特点全空气系统的特点是能够同时对空气进行冷却、加热、加湿、除湿等处理，实现温湿度控制和空气净化。全空气系统可以满足大空间、多房间的空调需求，具有较高的能效比和舒适度。全空气系统的不足是送风管道占用空间较大，需要吊顶安装，施工难度较大。全空气系统的应用场景全空气系统适用于商场、写字楼、酒店等大型商业建筑和公共建筑。在居住建筑中，全空气系统也集中式空调系统是全空气系统的代表，在工业建筑中也得到广泛应用。常用于大户型或别墅等较大空间的空调需求。02全空气系统的工作原理系统的组成空气处理机组送风和回风管道控制系统全空气系统的核心部分，包括冷盘管、热盘管、空气过滤器、湿度控制装置等，用于处理和调节室内空气的温度、湿度和空气质量。用于将处理过的空气通过送风口送入室内，并将室内的空气通过回风口抽出，实现空气的循环。包括温度、湿度、压力等传感器和控制阀，用于监测和控制空气处理机组的工作状态和室内空气的状态。系统的分类封闭式系统在全空气系统中，封闭式系统是最常见的一种形式。这种系统将室内空气和室外空气完全隔绝，通过处理室内空气来调节室内温度和湿度。半封闭式系统半封闭式系统介于封闭式系统和全水系统之间。这种系统允许部分室外空气进入室内，同时对进入室内的空气进行处理，以满足室内空气的需求。系统的运行原理空气处理机组工作原理全空气系统的空气处理机组通过冷盘管和热盘管对空气进行冷却和加热，以达到调节室内温度的目的。同时，通过空气过滤器过滤和清除空气中的尘埃和其他污染物，提高室内空气质量。湿度控制装置则用于调节室内湿度。送风和回风管道工作原理全空气系统的送风和回风管道将处理过的空气循环到室内，并从室内抽出回风。通过控制送风量和回风量，可以控制室内空气的循环速度和温度分布。控制系统工作原理全空气系统的控制系统通过传感器监测室内温度、湿度和压力等参数，并将这些参数与设定值进行比较，根据比较结果控制空气处理机组的工作状态和室内空气的调节阀，以实现恒温恒湿控制。03暖通空调空气水系统概述空气水系统的定义空气水系统定义空气水系统是指以空气为载体，通过空气的温差、湿度差等参数，实现能量的传递和转换的空调系统。空气水系统的组成空气水系统主要由空气处理机组、冷热水系统、冷却水塔等组成。空气水系统的特点舒适度高由于空气水系统采用空气作为载体，能够更好地适应建筑负荷的变化，提高室内舒适度。能耗较低相比全空气系统，空气水系统的能耗较低，具有较高的节能性。系统灵活性好空气水系统的组成相对简单，各组成部分具有较高的独立性，因此系统具有较好的灵活性和可扩展性。空气水系统的应用场景舒适性空调在舒适性空调中，空气水系统的应用广泛，适用于商场、酒店、医院等公共建筑以及居民住宅等。工业空调在工业生产过程中，为保证生产设备的正常运行和员工的舒适度，空气水系统也得到了广泛应用。04空气水系统的工作原理系统的组成空气处理机组水泵空气处理机组是空气水系统的重要组成部分，它包括冷盘管、热盘管、加湿器、除湿器和过滤器等部件，主要作用是对空气进行加热、冷却、加湿、除湿和过滤等处理。水泵是用来输送水，包括冷冻水、冷却水、热水等，使水在系统中循环流动。管道系统控制系统管道系统包括各种尺寸的管道，用于连接各个设备并输送水。控制系统用于监控和控制系统的运行，确保系统的稳定性和节能性。系统的分类直接膨胀式系统直接膨胀式系统也称水冷式系统，它利用水作为冷却剂，通过空气处理机组中的冷盘管和热盘管与空气进行热交换，实现对空气的冷却和加热。间接膨胀式系统间接膨胀式系统也称冷却塔式系统，它通...
