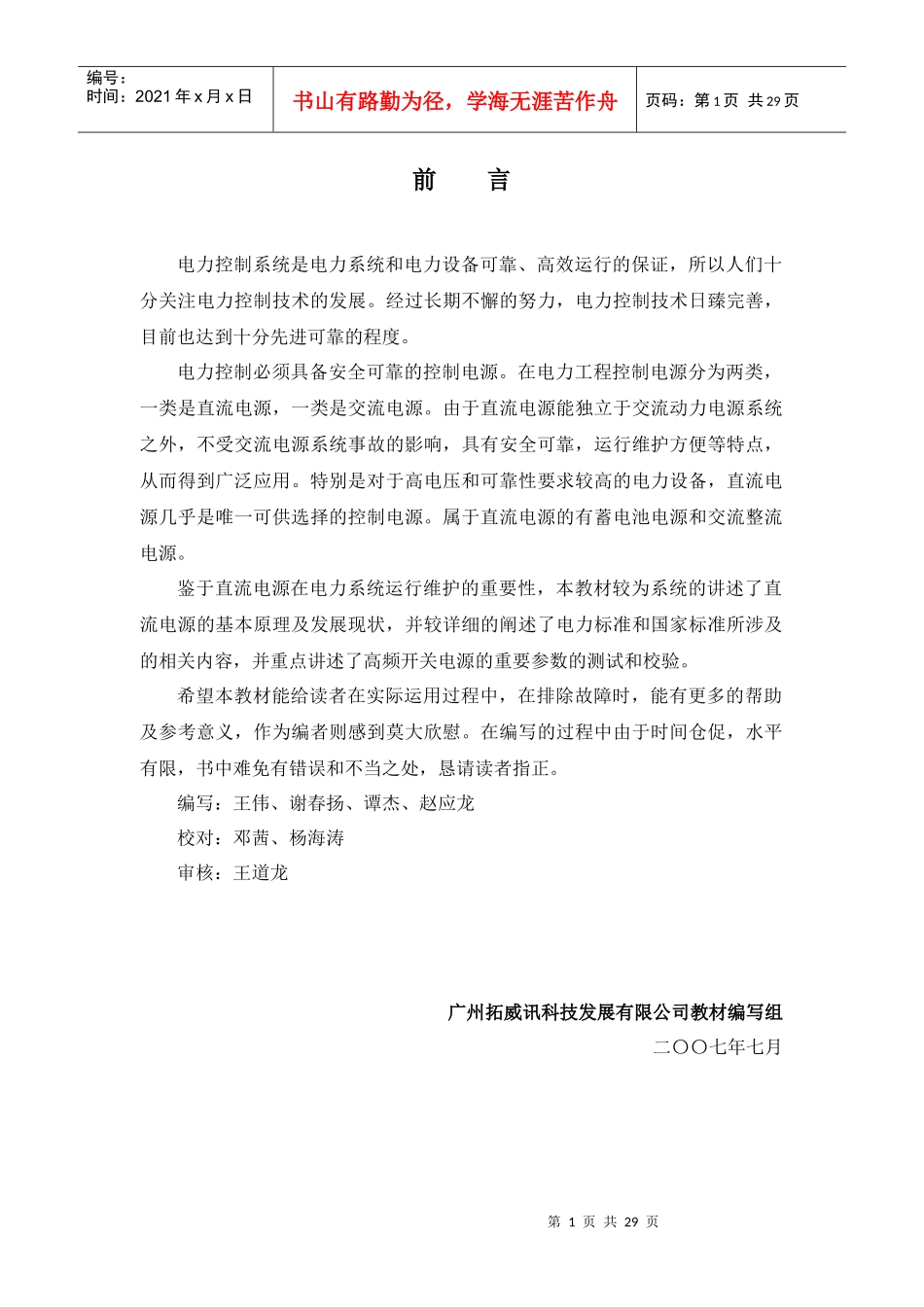

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页前言电力控制系统是电力系统和电力设备可靠、高效运行的保证，所以人们十分关注电力控制技术的发展。经过长期不懈的努力，电力控制技术日臻完善，目前也达到十分先进可靠的程度。电力控制必须具备安全可靠的控制电源。在电力工程控制电源分为两类，一类是直流电源，一类是交流电源。由于直流电源能独立于交流动力电源系统之外，不受交流电源系统事故的影响，具有安全可靠，运行维护方便等特点，从而得到广泛应用。特别是对于高电压和可靠性要求较高的电力设备，直流电源几乎是唯一可供选择的控制电源。属于直流电源的有蓄电池电源和交流整流电源。鉴于直流电源在电力系统运行维护的重要性，本教材较为系统的讲述了直流电源的基本原理及发展现状，并较详细的阐述了电力标准和国家标准所涉及的相关内容，并重点讲述了高频开关电源的重要参数的测试和校验。希望本教材能给读者在实际运用过程中，在排除故障时，能有更多的帮助及参考意义，作为编者则感到莫大欣慰。在编写的过程中由于时间仓促，水平有限，书中难免有错误和不当之处，恳请读者指正。编写：王伟、谢春扬、谭杰、赵应龙校对：邓茜、杨海涛审核：王道龙广州拓威讯科技发展有限公司教材编写组二〇〇七年七月第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页目录第一章直流系统概述……………………………………………………31.1直流控制电源1.2直流控制电源的发展1.3对直流控制电源的基本要求1.4直流电源安全隐患与防范措施1.4.1充电装置性能指标不合格1.4.2蓄电池容量下降第二章直流系统充电装置的原理与发展方向…………………………62．1直流系统充电装置分类2．2高频开关电源工作原理2．2．1高频开关电源的组成2．2．2开关控制稳压原理2．3充电装置的发展2．3．1电力电子技术的发展2．3．2充电装置的发展趋势第三章直流电源标准介绍………………………………………………133．1术语和定义3．2充电装置技术要求第四章直流电源综合特性测试原理……………………………………194．1稳流精度、稳压精度及纹波系数测试原理4．2直流电流电压输出误差试验4．3限压特性、限流特性试验4．4效率和功率因数试验4．5高频开关电源模块均流不平衡度试验第五章TOPWHIP—GCD223型直流电源综合特性测试仪介绍…………245．1装置结构5．2装置功能特点5．2．1装置功能5．2．2装置特点5．3检测原理框图5．4TOPWHIP—GCD系列改进产品的特点5．5电源综合特性测试仪发展方向附录………………………………………………………………………29第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页第一章直流系统概述1.1直流控制电源发电厂和变电所中，为控制、信号、保护、自动装置以及某些执行机构供电的电源系统，通常称为控制电源，如系统直流电源，则称为直流控制电源。根据构成方式的不同，在发电厂和变电所中应用的有以下几种直流控制电源。1.1.1蓄电池组构成的直流控制电源由蓄电池组、充电装置及直流屏等设备构成，应用于各种类型的发电厂和变电所中，是一种在各种正常和事故情况下都能保持可靠供电的电源系统或者说是一种直流不停电电源系统。通常简称为直流控制电源系统或直流系统。1.1.2电容储能式直流控制电源这是直流控制电源的一种。正常运行时，它给电容量足够大的电容器组充电；当发生事故时，电容器组向继电保护装置和断路器跳闸回路供电，保证继电保护装置可靠动作，断路器可靠跳闸。这是一种简易的直流控制电源。在我国110KV、35KV、10KV终端变电站，以及厂用6KV配电系统在有些采用了蓄电池直流屏和硅整流电容储能直流屏作为操作、控制以及保护的电源。1.2直流控制电源的发展1955年以前，国内发电厂和变电所的建设规模较小，其直流控制电源系统，大多采用110V、单母线和不带端电池的蓄电池组。1956年以后，发电厂和变电所的建设规模增大。这时，由于引进了当时苏联的设计技术，在所有新建和扩建的发电厂和变电所中，都采用了220V、带端电池的...
