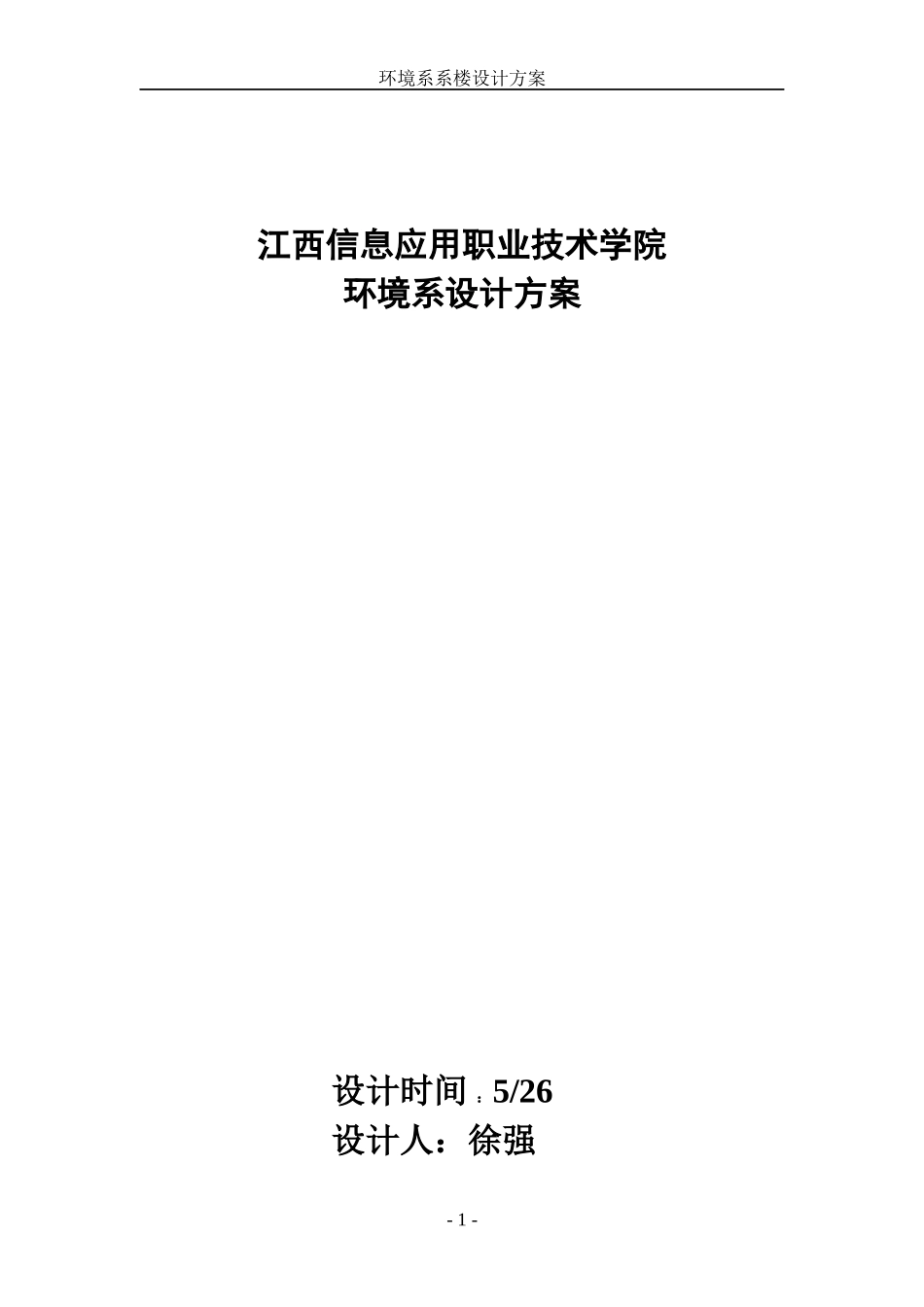

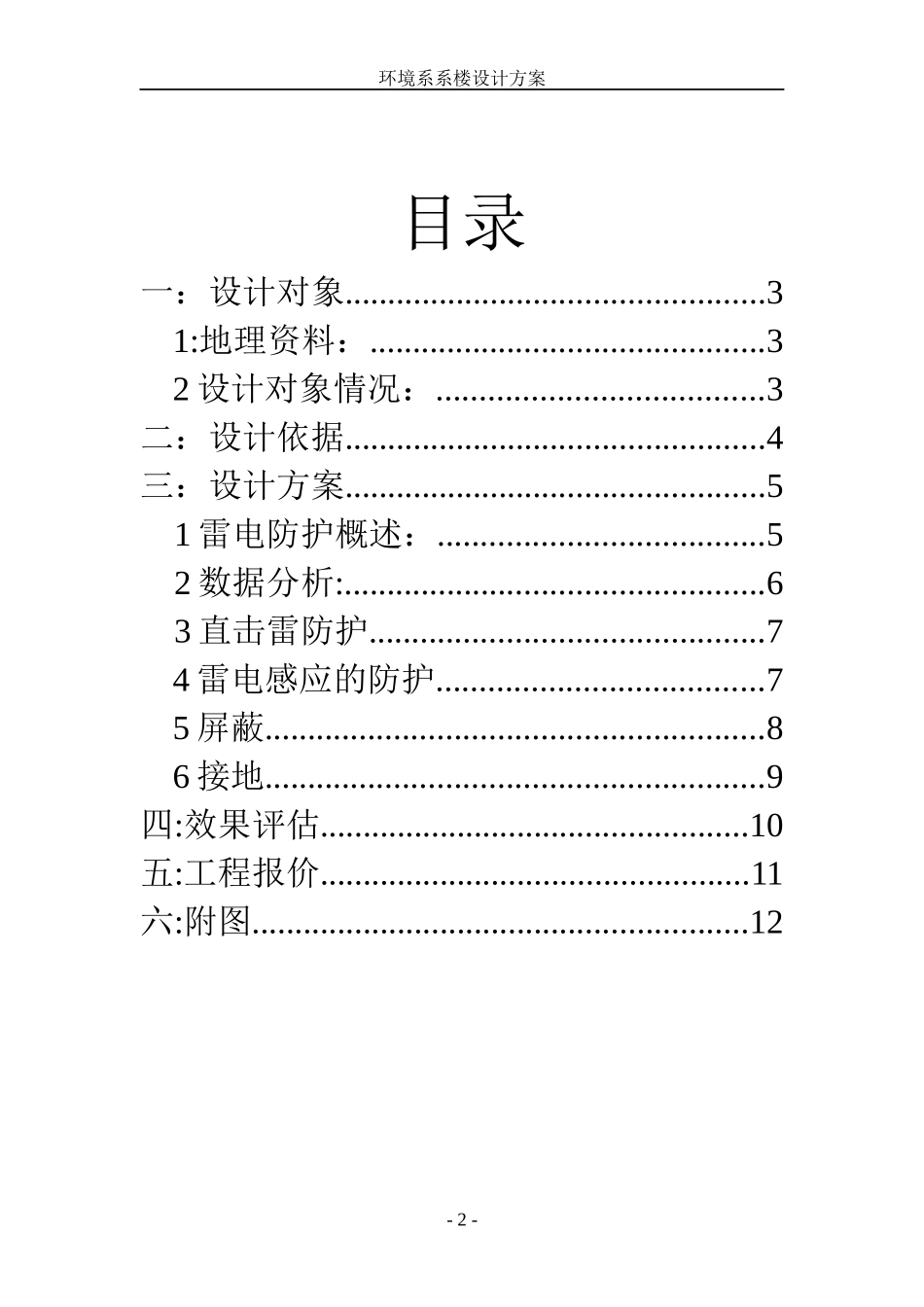

环境系系楼设计方案江西信息应用职业技术学院环境系设计方案设计时间：5/26设计人：徐强-1-环境系系楼设计方案目录一：设计对象.................................................31:地理资料：..............................................32设计对象情况：......................................3二：设计依据.................................................4三：设计方案.................................................51雷电防护概述：......................................52数据分析:.................................................63直击雷防护..............................................74雷电感应的防护......................................75屏蔽..........................................................86接地..........................................................9四:效果评估..................................................10五:工程报价..................................................11六:附图..........................................................12-2-环境系系楼设计方案一：设计对象1:地理资料：根据南昌市多年的地面气象观测资料分析，南昌市年平均雷暴日有56.4次/a.属于高雷区，夏季强对流天气非常活跃，雷电现象非常频繁和强烈，该建筑物处于江西省南昌市的最高点，容易受雷击，历来有“雷打山”之称。土壤为红土，其中土壤表面有30cm深度的建筑物回填物，测得土壤电阻率为255Ω.m该建筑物如遭受雷击，造成信号线路中断以及设备的损坏，会对楼办公教学正常工作带来许多不便之处。2设计对象情况：该建筑物长64m，东宽15m，西宽11m，楼高10m，阁楼高6.3m，总高16.3m。楼顶有4台风向风速传感器，两台卫星接/发-3-环境系系楼设计方案送器。该建筑物的配电是从学院总配电房架空引人，进入一楼楼梯口的配电箱。二：设计依据《建筑物防雷设计规范》GB50057-94《建筑物电子信息系统防雷技术范》GB50343-04《低压配电设计规范》GB50054-95-4-环境系系楼设计方案-5-环境系系楼设计方案三：设计方案1雷电防护概述：雷电是一种极具破坏力的自然现象，其电压高达数百万伏，瞬间电流更可高达数十万安培。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心1.5-2Km半径的范围内都可能产生危险过电压损坏线路上的设备。一般而言，雷电灾害具有突发性、多样性、复杂性、破坏性和选择性等特点。随着现代化高新技-6-环境系系楼设计方案术产业基础——电子技术的迅速发展和广泛应用，雷电灾害跟踪而至，还呈现出新的特点：受灾面大大扩展，特别容易侵入与高新技术最密切的领域，损失和危害程度大大增加。雷电防护包括针对建筑物的直击雷防护，以及针对建筑物内设备、人员的雷电波侵入防护和雷击电磁脉冲防护两大部分。直击侵入的设备的主要途径有直接雷击，雷电直接击在建筑物上，因点效应、机械效应、热效应造成建筑物或建筑物内部设备等损坏以及人员伤亡。一般防直击雷方法是通过安装避雷装置（避雷针、避雷带、避雷网、避雷线、引下线、接地装置等。）构成完整的电气通路后讲雷电流安全泄入大地。2数据分析:Ae=[lw+2（l+w）*√[h(200-h)]+3.14h(200-h)]*10^-6=[64*15+2*(64+15)[18*(200-18)]+3.14*18(200-18)*10^-6=0.02Ng=0.024td^1.3=4.54K取值为1-7-环境系系楼设计方案N=k*Ng*Ae=0.092所以该建筑物属于第三类建筑物。-8-环境系系楼设计方案3直击雷防护采用Φ12圆钢制作避雷针，高9m，避针长1000mm，避雷针支架采用4000*Φ40钢管与4000*Φ32钢管焊接制作，底座采用（300*300*8）钢板制作，基座为（500*500*500）C20混凝土现浇。避雷针引下线采用混凝土块支架沿屋面明敷，跨越女儿墙与屋面接闪起器下线相连接。避雷带采用Φ12镀锌圆钢加混凝土块支架（间距1000mm），沿女儿墙顶敷设。每隔21m采用Φ12镀锌圆钢作引下线，其中一根可以直接穿管，另两根明敷。4雷电感应的防护由于计算机房是电子信息设备的集中场所,是网络传输枢纽和数据处理中心,对于如今信息化世界其作用越来越重要。但是电子信息设备的耐压和...
